12
ES
Copyright © 2006-2017 SOMFY ACTIVITES SA, Société Anonyme. All rights reserved. Imágenes no contractuales.

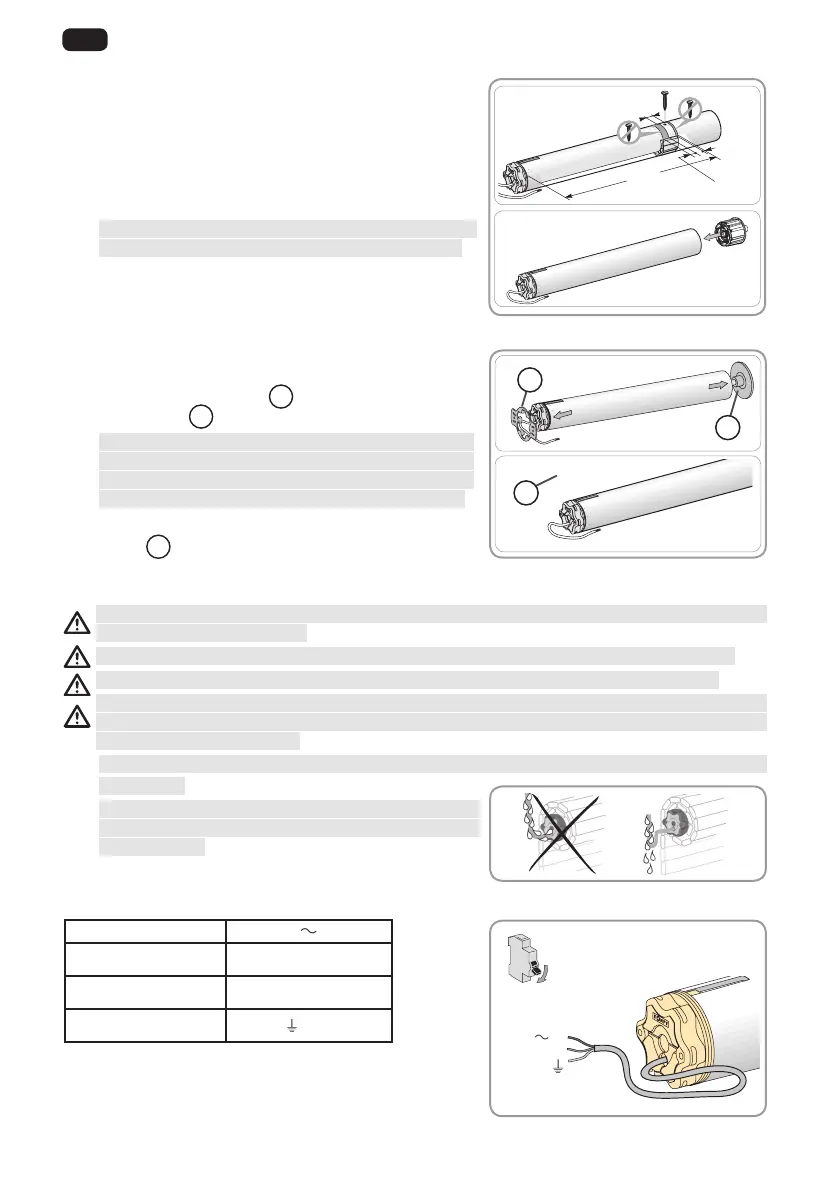

2) El movimiento de traslación de la rueda debe
quedar bloqueado dentro del tubo de enrollamiento:
• Fijando el tubo de enrollamiento a la rueda con
cuatro tornillos Parker de 5 mm de Ø o cuatro
remaches Pop de acero de 4,8 mm de Ø
colocados a entre 5 mm y 15 mm del extremo
exterior de la rueda, independientemente del
tubo de enrollamiento utilizado.
Los tornillos o los remaches Pop no deben jarse
a la motorización, sino únicamente a la rueda.
• O bien por medio de un dispositivo de retención
de rueda, en caso de tubos no lisos.
3) Fije el tope del tubo en el tubo de enrollamiento.
2.1.4. Montaje del conjunto tubo-motor
1) Monte y je el conjunto tubo-motorización al
soporte del extremo
f
y al soporte de la
motorización
g
:
Asegúrese de que el conjunto tubo-motor quede
bloqueado en el soporte del extremo. Con esta
operación se evitará que el conjunto tubo-motor
se salga de la jación del soporte del extremo.
2) En función del tipo de soporte, coloque la anilla
de tope
h
.
2.2.CABLEADO
En caso de que los cables deban atravesar una pared metálica, deben protegerse y aislarse
con un manguito o una vaina.
Fije los cables para evitar cualquier contacto con un componente en movimiento.
El cable del Oximo io es desmontable. Si se daña, sustitúyalo por uno idéntico.
Si la motorización se utiliza en el exterior y siempre que el cable de alimentación
sea de tipo H05-VVF, instale el cable en un conducto resistente a los rayos UV, por
ejemplo, en una canaleta.
Deje accesible el cable de alimentación del motor: debe poder ser sustituido
fácilmente.
Efectúe siempre un bucle en el cable de
alimentación para evitar que penetre agua en la
motorización.
- Corte la alimentación eléctrica.
- Conecte el motor de acuerdo con la información de la siguiente tabla:
Cable 230 V 50 Hz
Marrón Fase
Azul Neutro (N)
Verde-amarillo Tierra ( )
15 mm
5 mm
L1
2)
3)
1)
2)
h
f
g
OFF
L
N
230 V
50 Hz
