2-6
DCR-HC40/HC40E
2. DISASSEMBLY
2. DISASSEMBLY

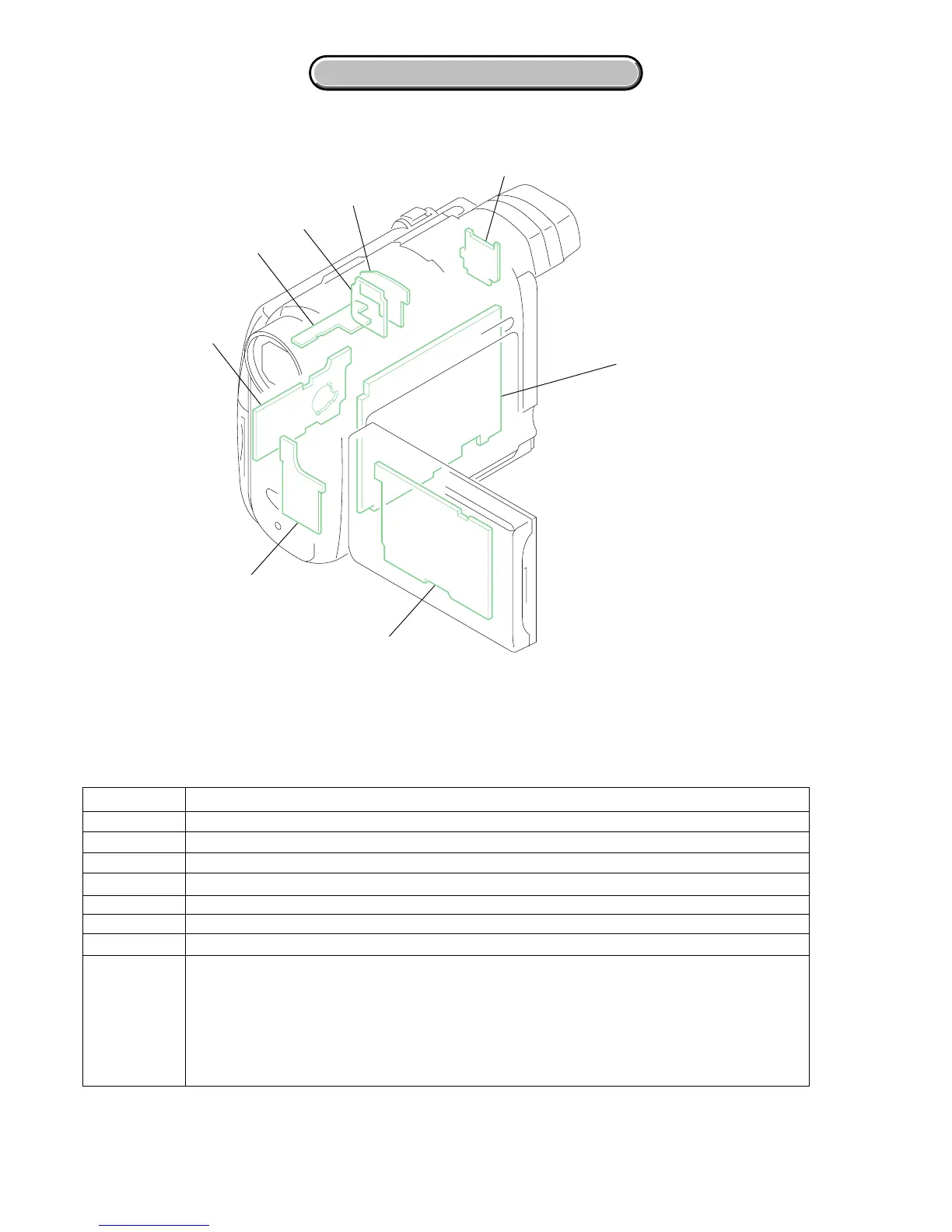

2-3. CIRCUIT BOARDS LOCATION
CD-490
IR-051
JK-260
LB-095
MS-200
PD-213
SE-141
NAME
FUNCTION
VC-352
CD-490
MS-200
IR-051
PD-213
JK-260
VC-352
CCD IMAGER
REMOTE COMMANDER RECEIVER, MIC IN
JACK
EVF RELAY
MS CONNECTOR, INDICATOR
LCD RGB DRIVE, BACKLIGHT
PITCH/YAW SENSOR AMP
TIMING GENERATOR, S/H, AGC, A/D CONV., LENS DRIVE, CAMERA PROCESS,
MPEG MOVIE/DIGITAL STILL PROCESS, 64Mbit SDRAM, BUFFER, HI/DIGITAL STILL
CONTROL, 32Mbit FLASH, 16Mbit SDRAM, DV SIGNAL PROCESS, DV INTERFACE,
REC/PB AMP, VIDEO I/O, DRUM/CAPSTAN/LOADING DRIVE,CAMERA/MECHA CONTROL,
HI CONTROL, EVF VIDEO, AUDIO I/O, MIC AMP, DC IN, CHARGE, DC/DC CONVERTER,
CONNECTOR
SE-141
LB-095
