HCD-C770/C990
5454

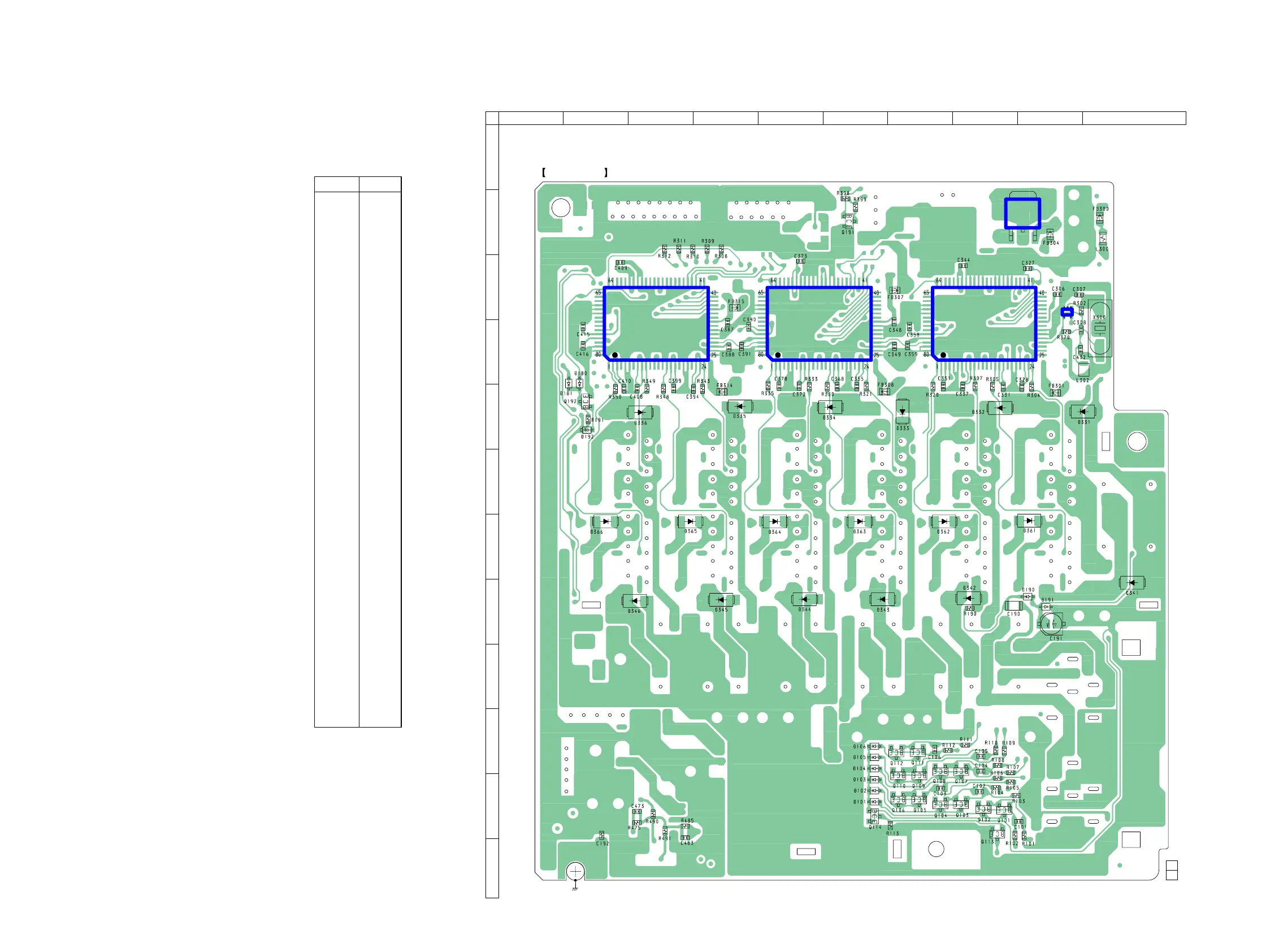

7-23. PRINTED WIRING BOARD – AMP Section (1/2) – • See page 37 for Circuit Boards Location.
IC310 IC308 IC305
IC300
IC303
3
1
54
2
31
AMP BOARD
(COMPONENT SIDE)
1-685-079-
11
(11)
1 2 3 4 5 6 7 8 9 10
A
B
C
D
E
F
G
H
I
J
K
L
(CHASSIS)
• Semiconductor
Location
Ref. No. Location
D101 K-6
D102 K-6
D103 K-6
D104 J-6
D105 J-6
D106 J-6
D180 D-2
D181 D-2
D190 H-9
D191 H-9
D192 E-2
D331 E-10
D332 E-8
D333 E-7
D334 E-6
D335 E-4
D336 E-3
D341 H-9
D342 H-8
D343 H-6
D344 H-5
D345 H-4
D346 H-3
D361 G-9
D362 G-7
D363 G-6
D364 G-5
D365 G-3
D366 G-2
IC300 C-9
IC303 B-9
IC305 D-8
IC308 D-5
IC310 D-3
Q101 K-8
Q102 K-8
Q103 K-8
Q104 K-7
Q105 K-7
Q106 K-7
Q107 J-8
Q108 J-7
Q109 K-7
Q110 K-7
Q111 J-7
Q112 J-7
Q113 K-8
Q114 K-6
Q191 B-6
Q192 E-2
