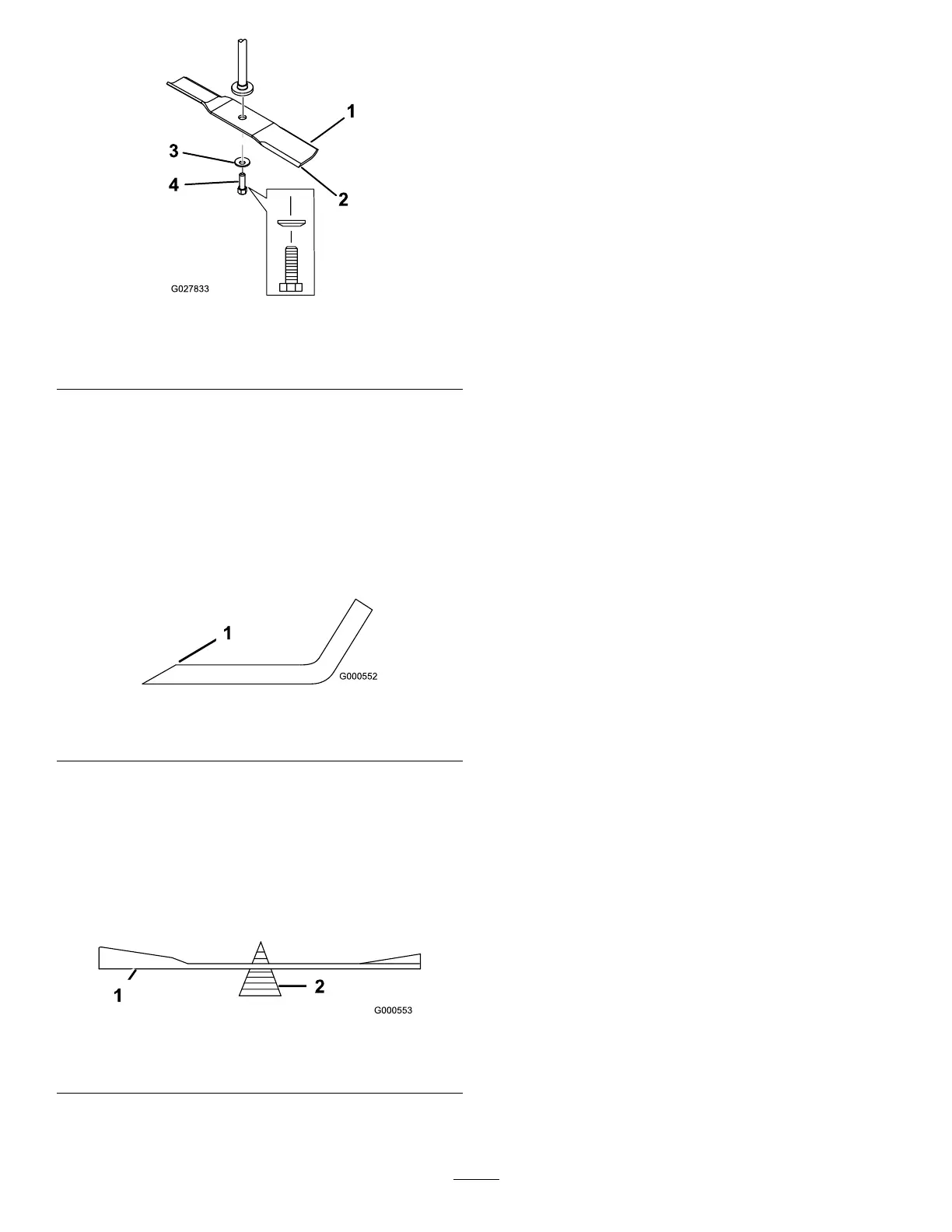

g027833
Figura 57
1. V ela de la cuchilla 3. Arandela curva
2. Cuchilla
4. Perno de la cuchilla
Alado de las cuchillas
1. Utilice una lima para alar el lo de corte en
ambos extremos de la cuchilla ( Figura 58 ).
Nota: Mantenga el ángulo original.
Nota: La cuchilla permanece equilibrada si se
retira la misma cantidad de material de ambos
bordes de corte.
g000552
Figura 58
1. Ale con el ángulo original.
2. V erique el equilibrio de la cuchilla colocándola
sobre un equilibrador de cuchillas ( Figura 59 ).
Nota: Si la cuchilla se mantiene horizontal, está
equilibrada y puede utilizarse.
Nota: Si la cuchilla no está equilibrada, rebaje
algo el metal en la parte de la vela solamente
con una lima ( Figura 58 ).
g000553
Figura 59
1. Cuchilla
2. Equilibrador
3. Repita este procedimiento hasta que la cuchilla
esté equilibrada.
Instalación de las cuchillas
1. Instale la cuchilla en el eje ( Figura 57 ).
Importante: La parte curva de la cuchilla
debe apuntar hacia arriba, hacia el interior
del cortacésped para asegurar un corte
correcto.
2. Instale la arandela curva (con la copa hacia la
cuchilla) y el perno de la cuchilla ( Figura 57 ).
3. Apriete el perno de la cuchilla a 81–108 N·m (60
a 80 pies - libra).
Nivelación de la carcasa de
corte
Compruebe que la carcasa de corte está nivelada
cada vez que instale el cortacésped o cuando observe
un corte desigual en el césped.
Es necesario comprobar que las cuchillas no están
dobladas antes de nivelar la carcasa, y retire y
sustituya cualquier cuchilla que esté doblada; consulte
Mantenimiento de las cuchillas de corte ( página 47 )
antes de continuar .
Nivele el cortacésped lateralmente primero, luego
puede ajustar la inclinación longitudinal.
Requisitos:
• La máquina debe estar sobre una supercie
nivelada.
• T odos los neumáticos deben estar correctamente
inados; consulte Comprobación de la presión de
los neumáticos ( página 44 ) .
Comprobación de la nivelación
lateral
1. Aparque la máquina en una supercie nivelada,
desengrane el mando de control de las cuchillas
( TDF) y ponga las palancas de control de
movimiento hacia fuera a la posición de
A PARCAR .
2. Pare el motor , retire la llave y espere a que se
detengan todas las piezas en movimiento antes
de abandonar el puesto del operador .
3. Ajuste la altura de corte a 76 mm (3").
4. Gire cuidadosamente las cuchillas colocándolas
perpendicularmente al sentido de avance de la
máquina.
5. Mida entre los bordes de corte exteriores y la
supercie plana ( Figura 60 ).
49
