g296957

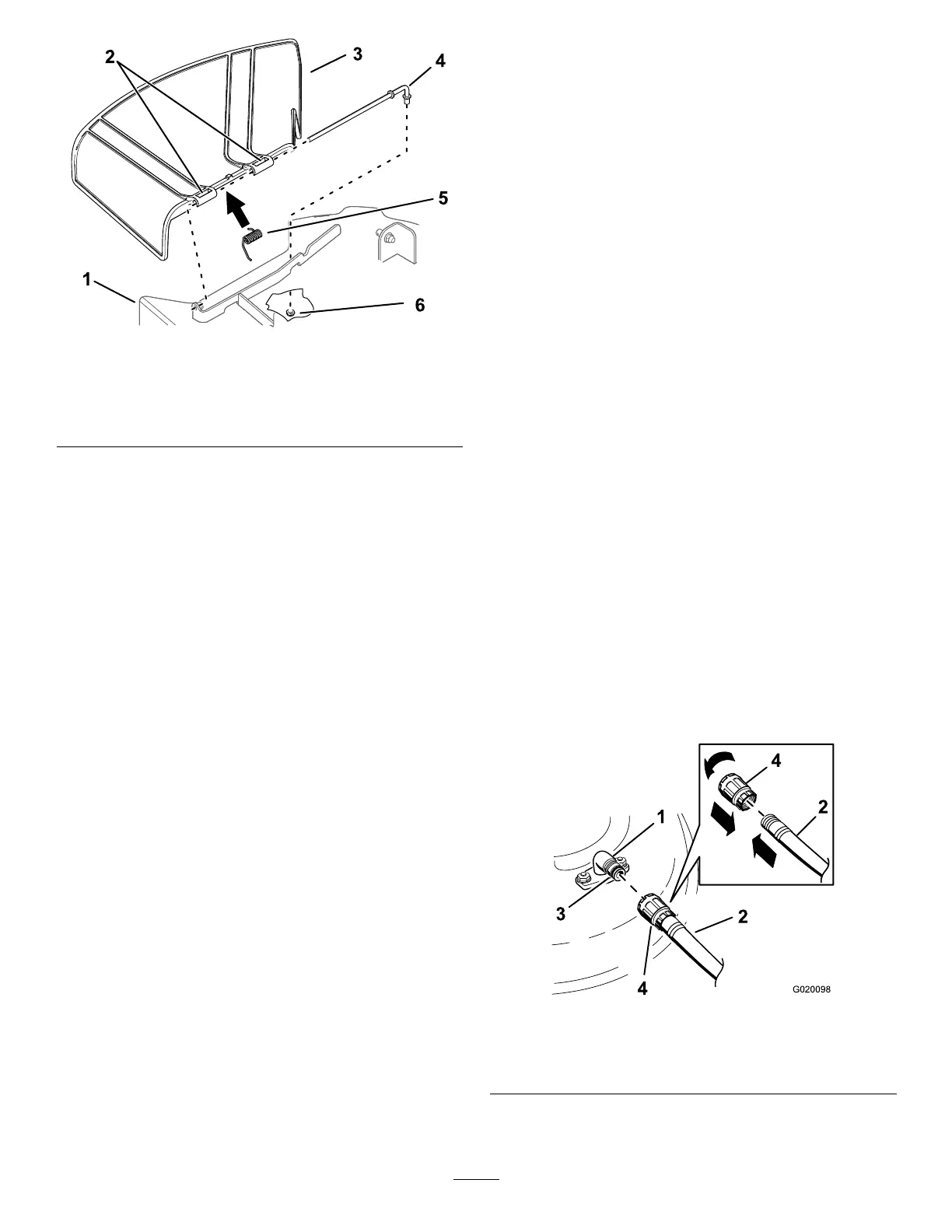

Figure 68
1. T ablier de coupe 4. T ige
2. Pivot du déecteur d'herbe
5. Ressort
3. Déecteur d'herbe
6. Écrou (⅜ po)
2. Sortez la tige du support du tablier , du ressort et
du déecteur d'herbe ( Figure 68 ).
3. Déposez le déecteur d'herbe s'il est
endommagé ou usé.
4. Montez le nouveau déecteur d'herbe ( Figure
68 ).
5. Insérez l'extrémité droite de la tige dans le pivot
arrière du déecteur d'herbe.
6. Placez le ressort sur la tige, les ls d'extrémité
dirigés vers le bas, entre les supports du
déecteur d'herbe.
7. Insérez la tige dans le second pivot du déecteur
d'herbe ( Figure 68 ).
8. Insérez la tige à l'avant du déecteur dans le
support sur le tablier .
9. Fixez l'extrémité arrière de la tige dans le tablier
de coupe à l'aide d'un écrou (⅜ po), comme
montré à la Figure 68 .
Important: Le déecteur d'herbe doit être
rappelé à la position abaissée par le ressort.
Soulevez le déecteur pour vérier qu'il
s'abaisse complètement.
Nettoyage
Lavage du dessous du
tablier de coupe.
Périodicité des entretiens : Après chaque utilisation
Important: V ous pouvez laver la machine avec
de l'eau et un détergent doux. N'utilisez pas de
nettoyeur haute pression. N'utilisez pas une trop
grande quantité d'eau, surtout près du panneau
de commande, sous le siège, et à proximité du
moteur , des pompes hydrauliques et des moteurs
électriques.
Après chaque utilisation, lavez le dessous du
tablier de coupe pour éviter l'accumulation d'herbe
et améliorer le déchiquetage et la dispersion des
déchets de tonte.
1. Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et écartez les leviers de commande
de déplacement vers l'extérieur en position de
STATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Branchez le raccord du tuyau d'arrosage à au
raccord de lavage de la tondeuse et ouvrez l'eau
en grand ( Figure 69 ).
Remarque: Enduisez de vaseline le joint
torique du raccord de lavage pour faciliter
le branchement du tuyau d'arrosage sans
endommager le joint torique.
g020098
Figure 69
1. Raccord de lavage 3. Joint torique
2. T uyau d'arrosage 4. Raccord
4. Abaissez le tablier de coupe à la hauteur la plus
basse.
53
