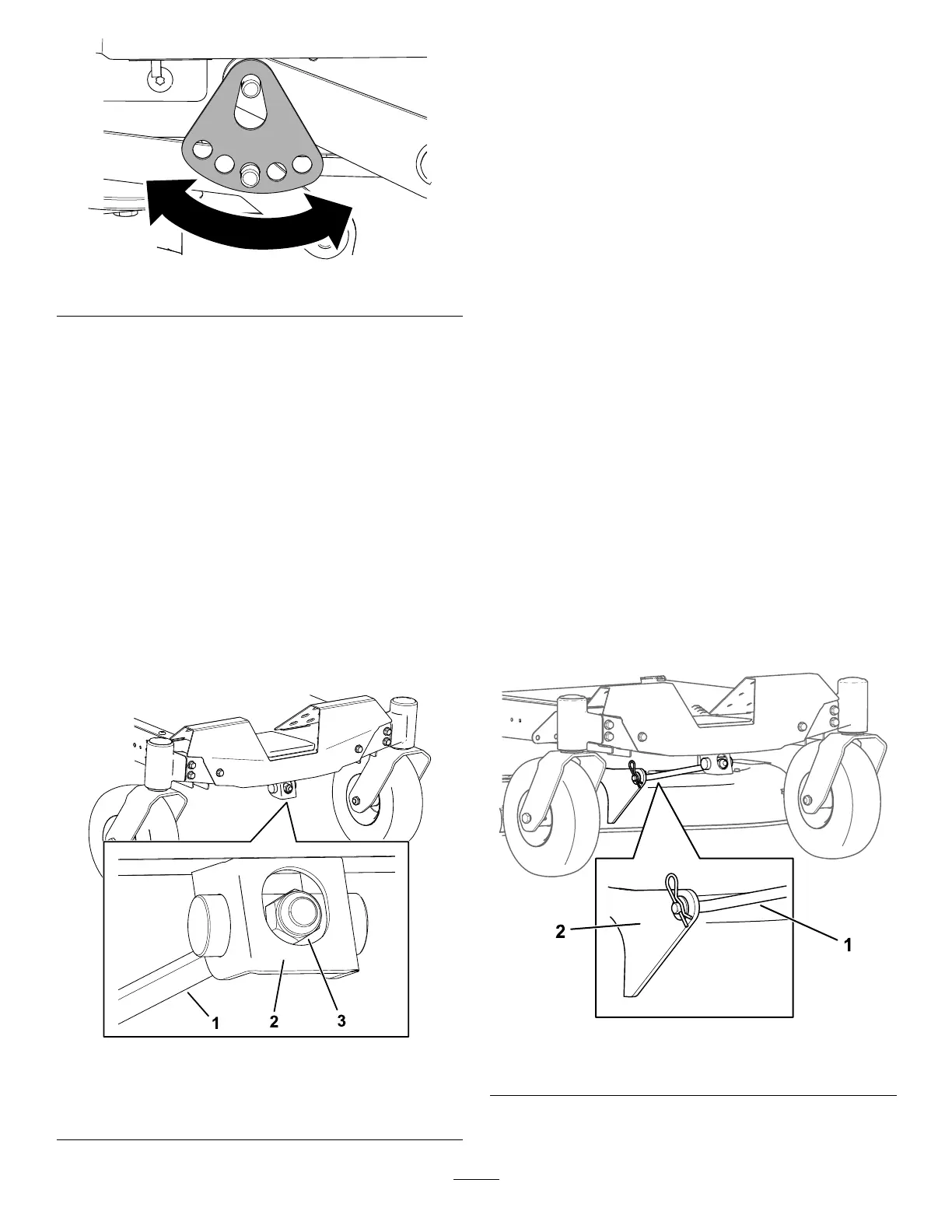

Figure 64
8. Installez la rondelle et la goupille fendue ( Figure
64 ).
9. Répétez les opérations 6 à 8 pour l'autre côté
de la machine.
10. Vériez de nouveau le réglage transversal ;
répétez cette procédure jusqu'à ce que les
mesures soient correctes.
1 1. Poursuivez la procédure de mise à niveau
du tablier de coupe en contrôlant l'inclinaison
avant/arrière des lames ; voir Contrôle de
l'inclinaison avant/arrière des lames ( page 49 ) .
Réglage de l'inclinaison
avant/arrière des lames
1. T ournez l'écrou de réglage à l'avant du tablier
de coupe ( Figure 65 ).
g294471
Figure 65
1. T ige de réglage
3. Écrou de réglage
2. Bloc de réglage
2. Serrez l'écrou de réglage pour élever l'avant du
tablier de coupe.
3. Desserrez l'écrou de réglage pour abaisser
l'avant du tablier de coupe.
4. Une fois le réglage ef fectué, vériez à nouveau
l'inclinaison avant/arrière des lames ; continuez
d'ajuster l'écrou jusqu'à ce que la pointe de la
lame avant soit de 1,6 à 8 mm (1/16 à 5/16 po)
plus bas de la pointe de la lame arrière ; voir
Contrôle de l'inclinaison avant/arrière des lames
( page 49 ) .
5. Lorsque l'inclinaison avant/arrière est correcte,
vériez à nouveau l'horizontalité transversale du
tablier de coupe ; voir Contrôle de l'horizontalité
transversale ( page 49 ) .
Retrait du tablier de coupe
1. Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et écartez les leviers de commande
de déplacement vers l'extérieur en position de
STATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Abaissez le levier de hauteur de coupe à la
position la plus basse.
4. Retirez la goupille fendue de la tige de support
avant et déposez la tige du support de tablier
( Figure 66 ).
g366001
Figure 66
1. T ige de support avant
2. Support de tablier
5. Abaissez doucement l'avant du tablier de coupe
au sol.
51
