Pose des lames
1. Placez la lame sur l'axe ( Figure 57 ).
Important: Pour une coupe correcte, l'ailette
de la lame doit être tournée vers le haut et
dirigée vers l'intérieur du tablier de coupe.
2. Montez la rondelle bombée (face concave vers
la lame) et le boulon de lame ( Figure 57 ).
3. Serrez le boulon de la lame à un couple de 81 à
108 N·m (60 à 80 pi - lb).
Mise à niveau du tablier de
coupe
Vériez que le tablier de coupe est de niveau chaque
fois que vous l'installez ou si la tonte de la pelouse
semble irrégulière.
Vériez si des lames sont faussées avant de mettre le
tablier de coupe de niveau. Déposez et remplacez les
lames faussées ; voir Entretien des lames ( page 46 )
avant de continuer .
Mettez le tablier de coupe de niveau transversalement
avant de le faire longitudinalement.
Assurez - vous que :
• La machine est placée sur une surface plane et
horizontale.
• Les pneus sont gonés à la pression correcte ;
voir Contrôle de la pression des pneus ( page 44 ) .
Contrôle de l'horizontalité
transversale
1. Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et écartez les leviers de commande
de déplacement vers l'extérieur en position de
STATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Réglez la hauteur de coupe à 76 mm (3 po).
4. T ournez prudemment les lames pour qu'elles
soient parallèles dans le sens transversal.
5. Mesurez la distance entre les tranchants
extérieurs et le sol plat ( Figure 60 ).
Remarque: Si les deux mesures dif fèrent de
plus de 5 mm (3/16 po), un réglage s'impose ;
voir Réglage de l'horizontalité transversale
( page 50 ) .

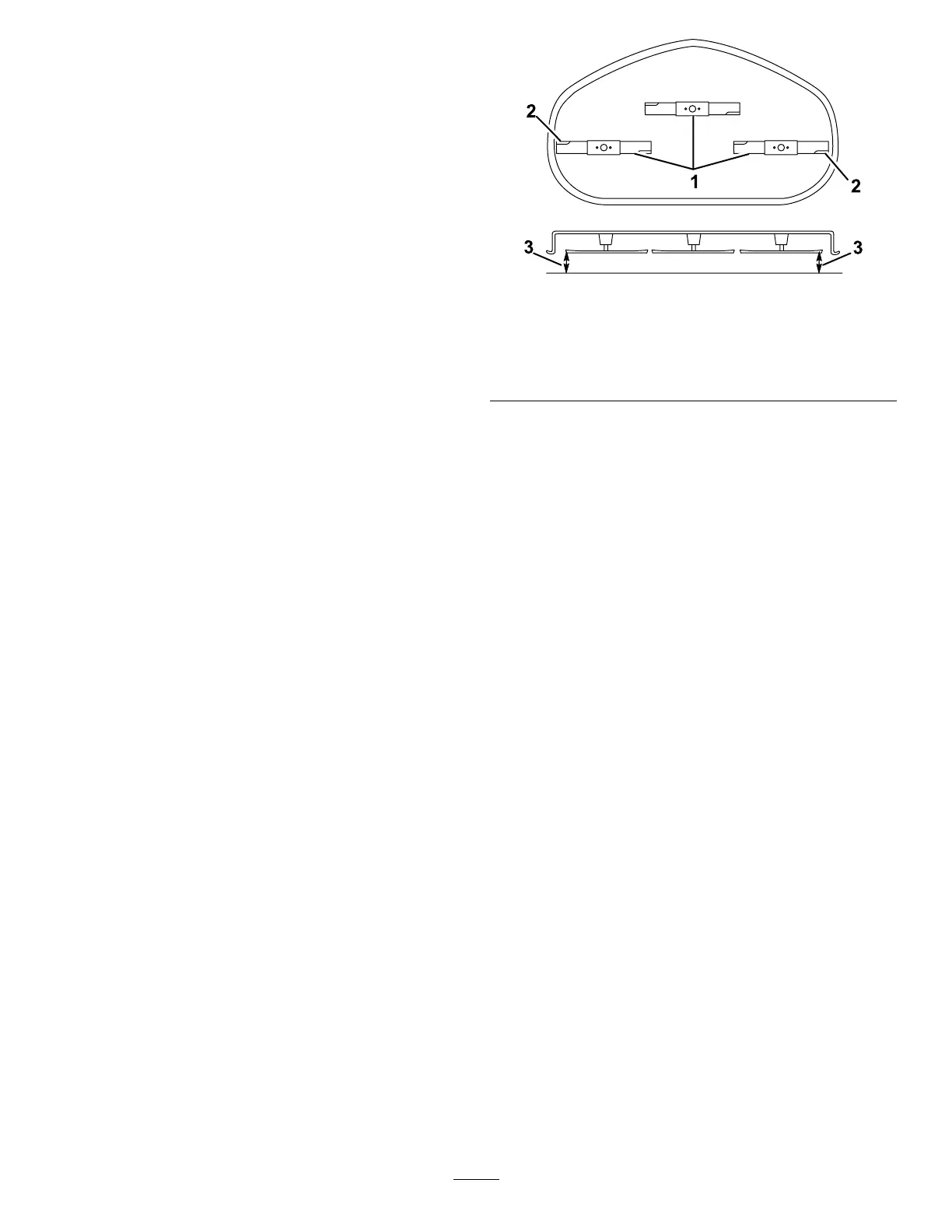

g296913
Figure 60
1. Lames parallèles entre
elles
3. Mesurer la distance entre
la pointe de la lame et la
surface plane ici
2. T ranchants extérieurs
Contrôle de l'inclinaison
avant/arrière des lames
Contrôlez l'inclinaison avant/arrière des lames chaque
fois que vous montez le tablier de coupe. Si l'avant
du tablier est plus de 7,9 mm (5/16 po) plus bas que
l'arrière, réglez l'inclinaison des lames.
1. Garez la machine sur une surface plane et
horizontale, désengagez la commande des
lames (PDF) et écartez les leviers de commande
de déplacement vers l'extérieur en position de
STATIONNEMENT .
2. A vant de quitter la position d'utilisation, coupez
le moteur , enlevez la clé et attendez l'arrêt
complet de toutes les pièces mobiles.
3. Réglez la hauteur de coupe à 76 mm (3 po).
4. Faites pivoter les lames avec précaution pour
faire passer les pointes avant à l'arrière ( Figure
61 ).
5. Mesurez la distance entre la pointe de la lame
avant et la pointe de la lame arrière par rapport
à la surface plane ( Figure 61 ).
Remarque: Si la pointe de la lame avant n'est
pas de 1,5 à 8 mm (1/16 à 5/16 po) plus basse
que la pointe de la lame arrière, passez à la
procédure Contrôle de l'inclinaison avant/arrière
des lames ( page 49 ) .
