– 133 –
Hydrogerät
Installationshandbuch
5 Beispiel für Installation des Hydrogeräts
Installationsbeispiel für Kühl- und Heizgerät
Wenn sowohl der Kühl- als auch der Heizmodus genutzt werden sollen, muss zur Isolierung des Radiator- bzw.
Bodenheizungskreislaufs ein 2-Wege-Ventil installiert werden.

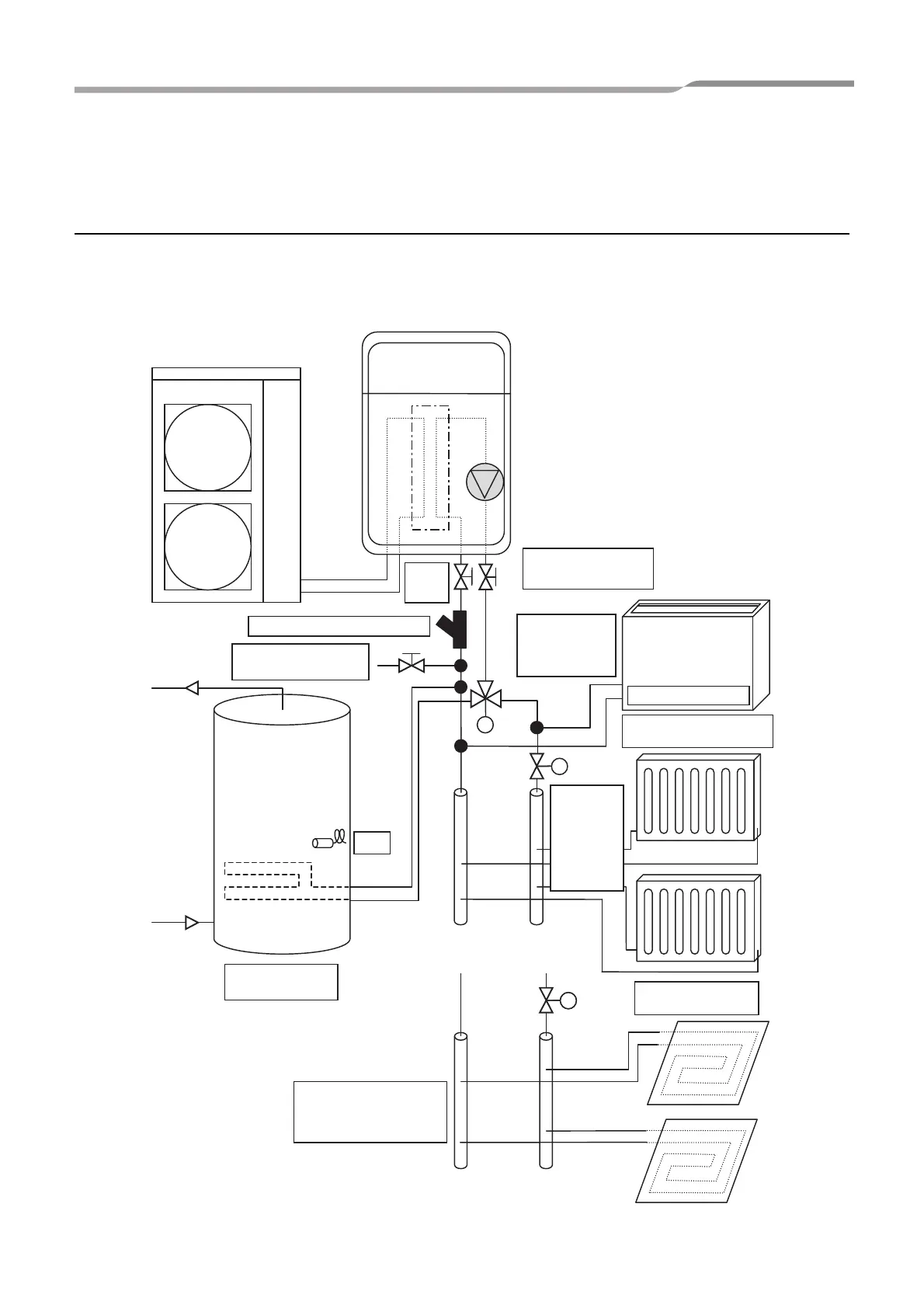

▼ Abb. 5-01
TTW
M
M
M
Ventilatorkonvektoren
(Kühlung und Heizen)
Isolierung
Kugelventile
Sieb (40 Siebmaschen / 0,4 mm)
3-Wege-Regelventil
für
Heißwasserzylinder
(Sanitär)
Radiatoren (nur Heizung)
[2-Wegeventilsteuerung]
2-Wege-
Ventil
2-Wege-
Ventil
Alternative zu Radiatoren
Bodenheizung
(nur Heizung)
[2-Wegeventilsteuerung]
Indirekter Sanitär-
Heißwasserzylinder
Abflusshahn für
Wasserzulauf/-ablauf
Verwenden
Sie zur
Isolierung des
Heizkreislaufs
im Kühlmodus
das 2-Wege-
Ventil.
Nutzen Sie diese Option, wenn die
Kühlung nicht verwendet wird.
9-DE
