Hydrogerät
Installationshandbuch
• Schützen Sie die Kabel des TFI-Sensors und den Sensor mit einem Isolierrohr (min. 1 mm), wie in der Abbildung
rechts gezeigt.
Einstellung für zweite Fernbedienung
• Legen Sie die optionale zweite Fernbedienung bereit.
• Schließen Sie das Kabel an den Klemmen TB07 A und B des Hydrogeräts und der Fernbedienung an.
10Wartung
Warten Sie das Systeme regelmäßig mindestens einmal im Jahr.
Prüfpunkte
• Überprüfen Sie alle elektrischen Anschlüsse und nehmen Sie bei Bedarf Anpassungen vor.
• Überprüfen Sie die Wasserleitungen des Heizsystems, insbesondere auf Zeichen von austretender Flüssigkeit.
• Prüfen Sie den Innendruck des Expansionstanks. Ist dieser zu niedrig, füllen Sie Stickstoff oder Trockenluft in
den Tank.
• Überprüfen Sie den Hydraulikdruck mit einem Wassermanometer. Er muss mindestens 0,1 MPa (1 bar)
betragen. Wenn der Druck nicht ausreicht, füllen Sie Leitungswasser nach.
• Reinigen Sie das Sieb.
• Überprüfen Sie die Pumpe auf ungewöhnliche Geräusche oder andere Abweichungen.

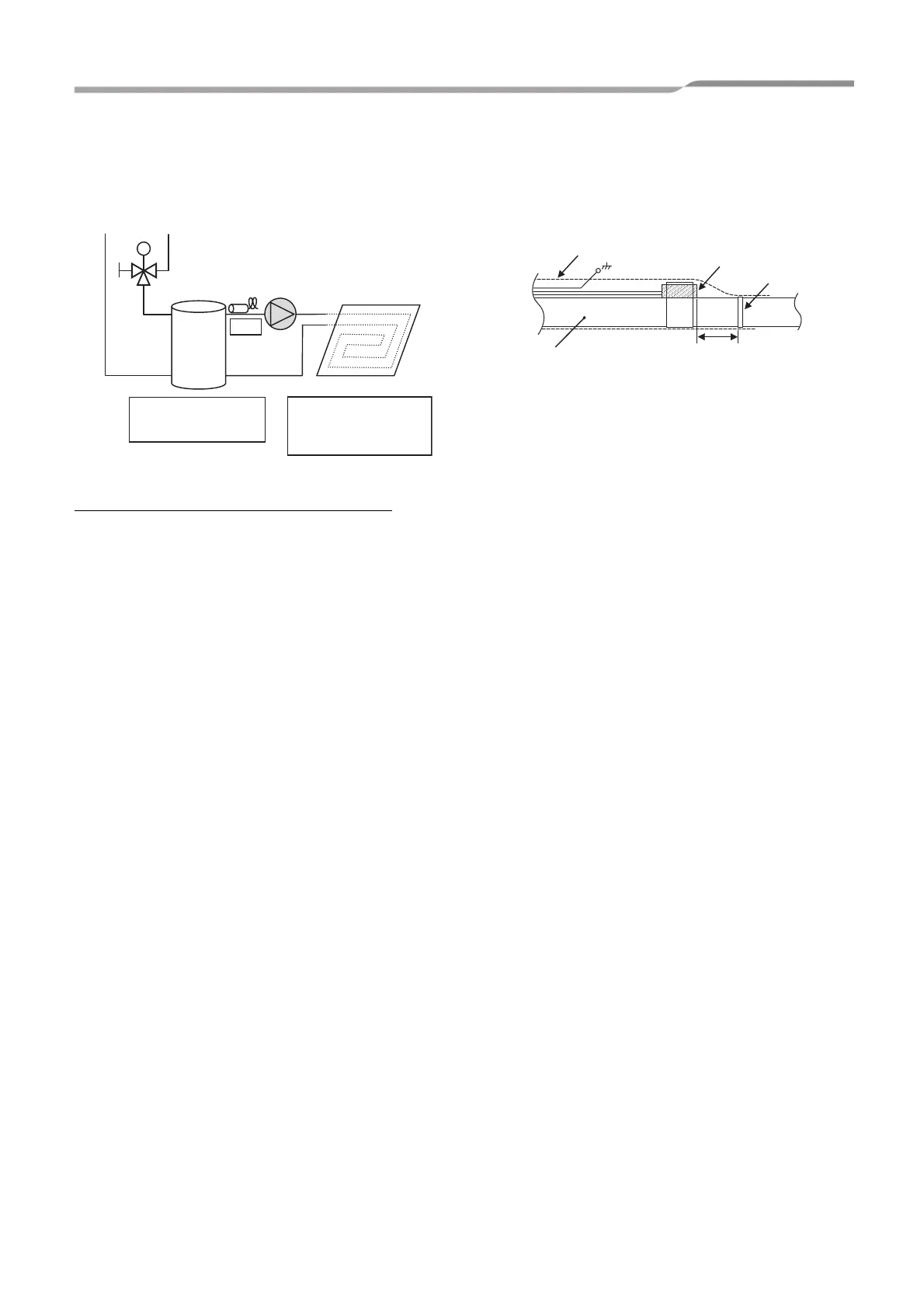

▼ Abb. 9-03 ▼ Abb. 9-04
M
TFI
Direkter Puffertank
für Bodenheizung
Zone 2
Bodenheizung
(2-Wege-Ventilsteuerung)
Isolierrohr (min. 1 mm)
Rohr für 2-Zonen-
Heißwasserversorgung
Mehr als 4 mm
TFI Sensor
Abbinden
55-DE
