Hydroenhet
Installationsanvisning
6 Hydroenhetens huvudkomponenter
 Sprängskiss och beskrivning av hydroenhet

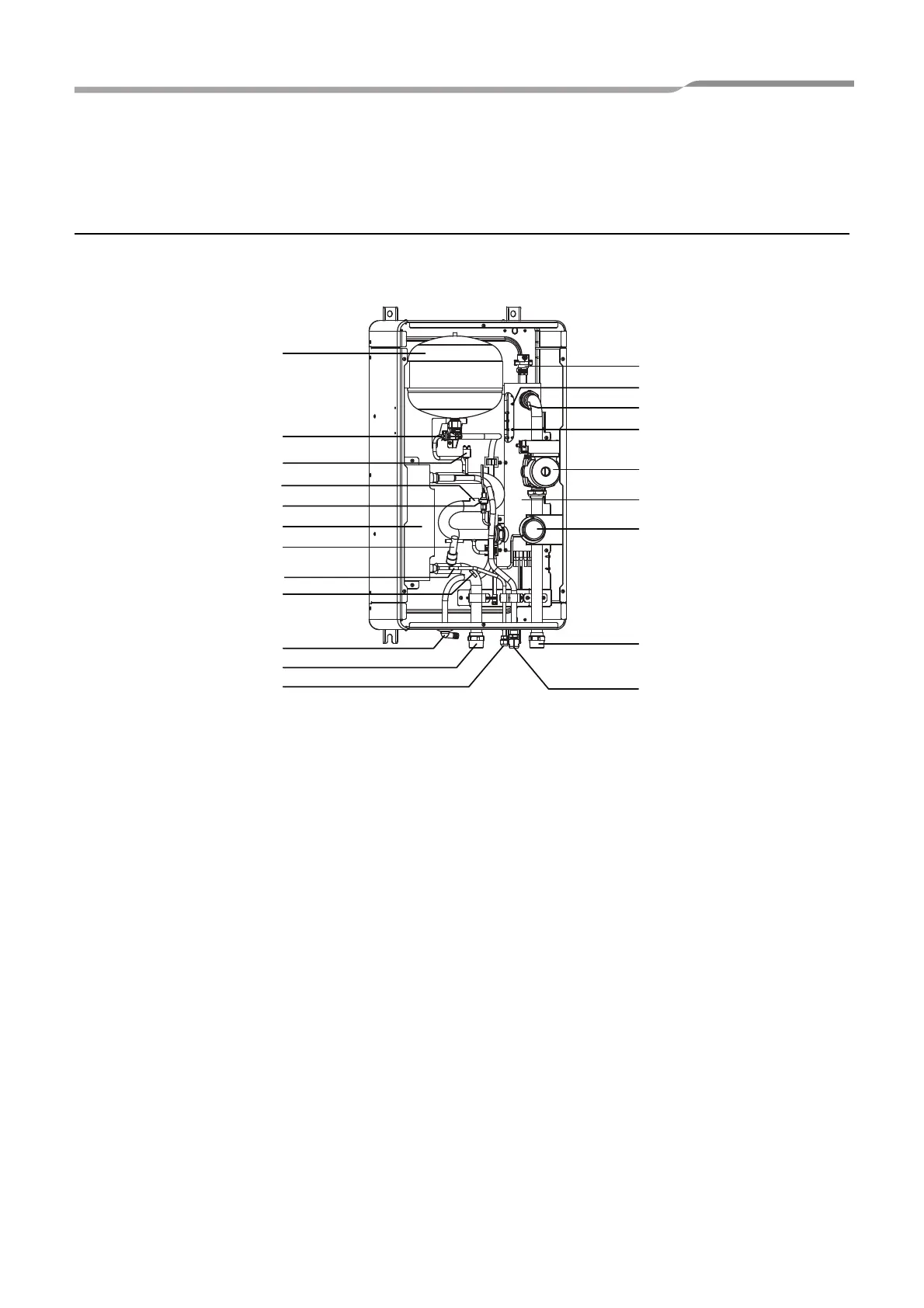

▼ Bild 6-01
1 : Expansionskärl
2 : Temperatursensor (för värmepumpsutlopp -TWO)
3 : Trycksensor
4 : Värmeväxlare
5 : Flödesomkopplare (10 l/min (4,5 kW), 13 l/min (8 kW), 18 l/min (14 kW))
6 : Temperatursensor (för köldmedel -TC)
7 : Temperatursensor (för inkommande vatten -TWI)
8 : Dräneringsnippel
9 : Koppling för inkommande vatten
10 : Koppling för köldmedelsvätska
11 : Luftningsventil
12 : Övertrycksventil (0,43 MPa (4,3 bar))
13 : Överhettningsskydd (auto)
14 : Temperatursensor (för vattenavloppet THO)
15 : Överhettningsskydd (Enskild användning)
16 : Vattenpump
17 : Reservvärmare (3 kW, 3 kW x 2, 3 kW x 3)
18 : Manometer
19 : Koppling för utgående vatten
20 : Koppling för köldmedelsgas
21 : Tryckomkopplare (4,15 MPa)
5
10
12
8
9
6
7
3
2
1
21
19
20
14
16
18
17
15
13
11
4
11-SE
