– 135 –
Hydrogerät
Installationshandbuch
6 Hauptkomponenten des Hydrogeräts

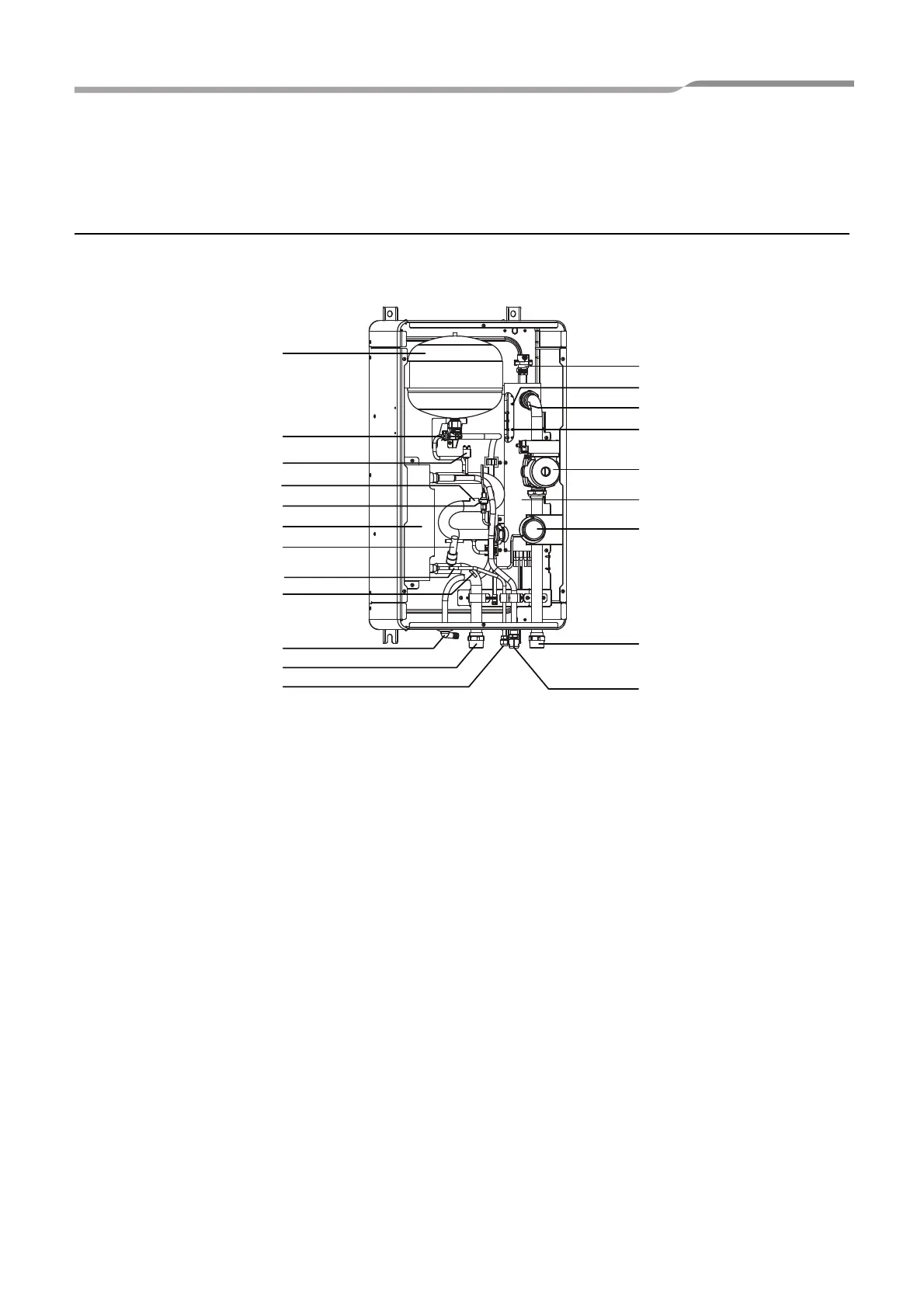

Explosionszeichung und Beschreibung des Hydrogeräts
▼ Abb. 6-01
1 : Expansionstank
2 : Temperatursensor (für Wärmepumpenausgang -TWO)
3 : Drucksensor
4 : Wärmetauscher
5 : Strömungsschalter (10 L/min (4,5 kW), 13 L/min (8 kW), 18 L/min (14 kW))
6 : Temperatursensor (für Kühlmittel -TC)
7 : Temperatursensor (für Wassereinlass -TWI)
8 : Ablaufnippel
9 : Anschluss Wassereinlass
10 : Kühlflüssigkeitsanschluss
11 : Entlüfterventil
12 : Überdruckverhinderungsventil (0,43 MPa (4,3 bar))
13 : Thermoschalter (auto)
14 : Temperatursensor (für Wasseraustritt THO)
15 : Thermoschalter (Einzelbetrieb)
16 : Wasserpumpe
17 : Notlaufheizung (3 kW, 3 kW x 2, 3 kW x 3)
18 : Manometer
19 : Anschluss Wasserauslass
20 : Kühlmittelgasanschluss
21 : Druckschalter (4,15 MPa)
5
10
12
8
9
6
7
3
2
1
21
19
20
14
16
18
17
15
13
11
4
11-DE
