– 195 –
Hydroenhet
Installationsanvisning
5 Exempel på installation av hydroenhet
Exempel på installation för kylning och uppvärmning
När både kylningsläget och uppvärmningsläget behövs måste en 2-vägsventil installeras för att isolera radiator-
eller golvvärmekretsen.

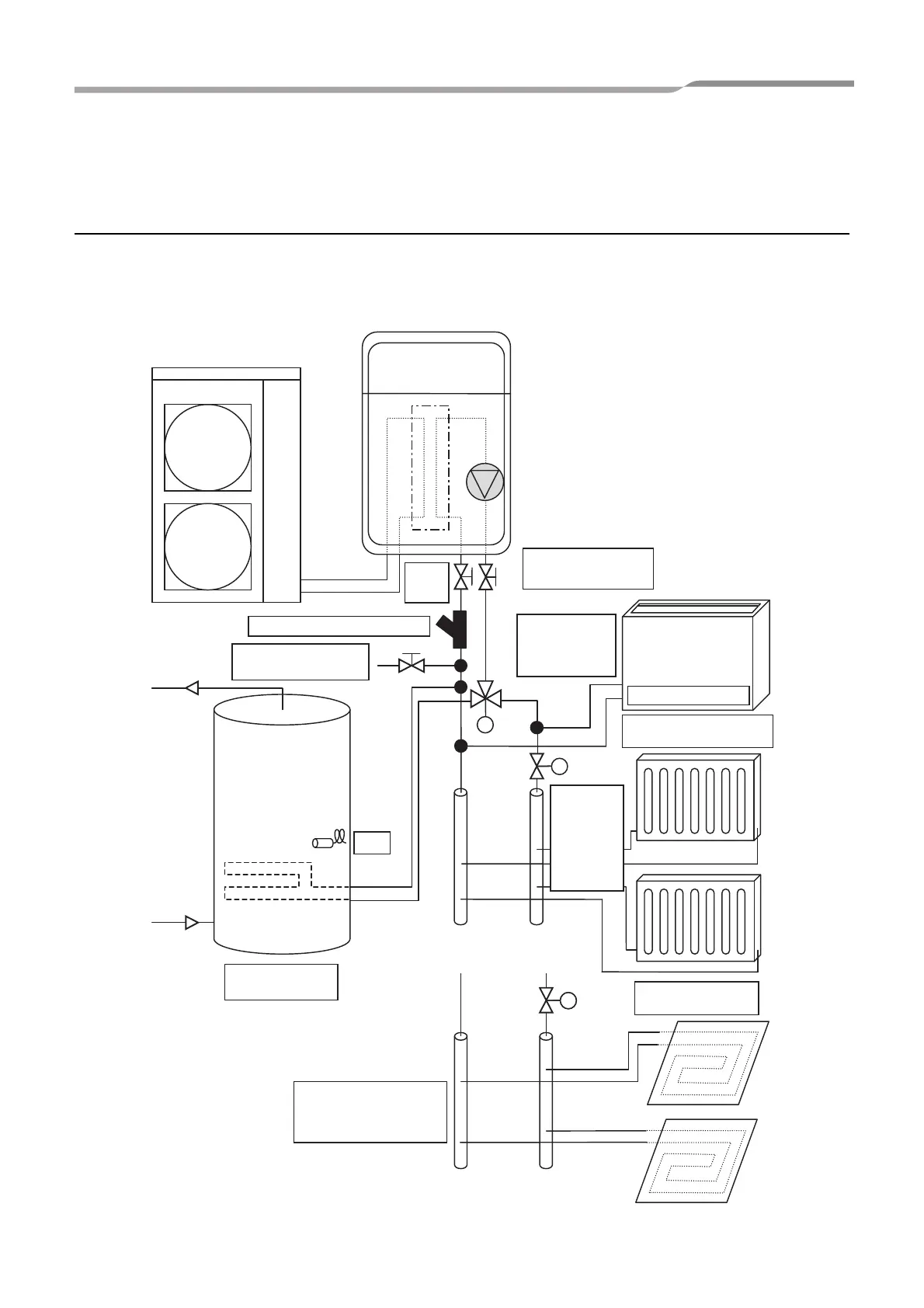

▼ Bild 5-01
TTW
M
M
M
Fläktkonvektorer
(kylning eller uppvärmning)
Isolerande
kulventiler
Sil (40 nät/0,4 mm)
Avledande
3-vägsventil för
sanitets-
varmvattencylinder
Radiatorer (endast uppvärmning)
[Regleras av 2-vägsventil]
2-
vägsventil
2-
vägsventil
Alternativ till radiatorer
Golvvärme (endast
uppvärmning)
[Regleras av 2-vägsventil]
Indirekt hygienisk
varmvattencylinder
Tömningskran för
vattenpåfyllning och -tömning
Använd 2-
vägsventilen till
att isolera
värmekretsen i
kylningsläget.
Kan användas när
kylning inte används.
9-SE
