ITALIANO
9
INSTALLAZIONE
L’installazione della centrale, dei dispositivi di sicurezza e degli
accessori deve essere eseguita con l’alimentazione scollegata.
ALIMENTAZIONE
L
a centrale deve essere alimentata da una linea elettrica a
230V-50Hz (120V - 50/60Hz per i modelli 120V), protetta con
interruttore magnetotermico differenziale conforme alle
normative di legge.

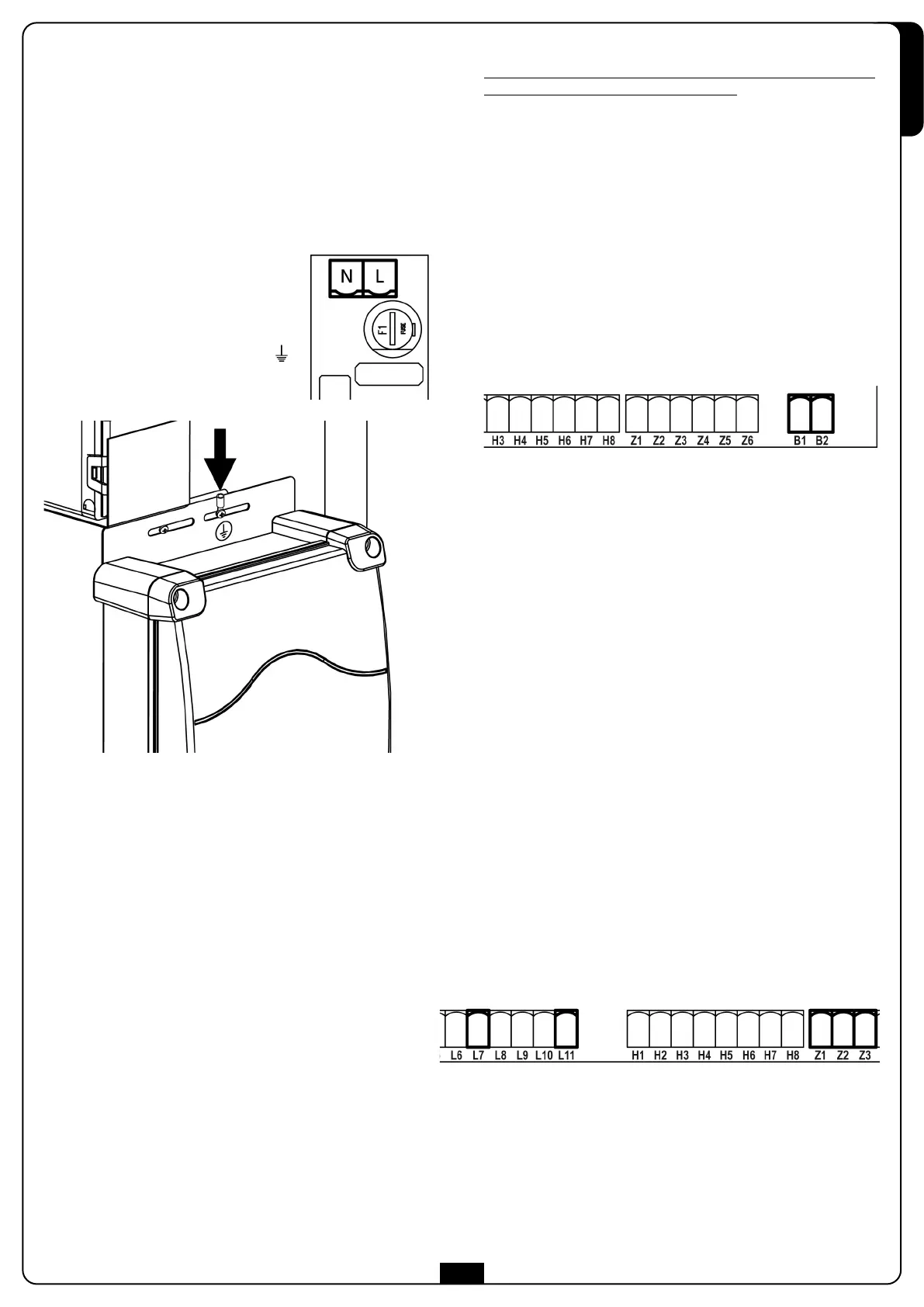

Collegare i cavi di alimentazione ai
morsetti L e N della scheda posizionata di
fianco al trasformatore.
C
ollegare a terra il motore per mezzo del
morsetto contrassegnato dal simbolo
Utilizzare il terminale ad occhiello in
d
otazione.
FUNZIONE ENERGY SAVING
Questa funzione è utile per ridurre i consumi in stand-by
dell’automazione.
Se la funzione è abilitata, la centrale entrerà in modalità ENERGY
SAVING nelle seguenti condizioni:
• 30 secondi dopo la fine di un ciclo di lavoro
• 30 secondi dopo un’apertura (se la chiusura automatica non
è abilitata)
• 30 secondi dopo l’uscita dal menù di programmazione
In modalità ENERGY SAVING, si disattiva l’alimentazione di
accessori, display, lampeggiante, elettromagnete di tenuta
L’uscita dalla modalità ENERGY SAVING avviene:
• Se viene attivato un ciclo di lavoro
• Se si entra in un menù
• Se si apre lo sportello di ispezione
L
UCI DI CORTESIA
L’uscita COURTESY LIGHT consiste in un semplice contatto N.A. e
non fornisce nessun tipo di alimentazione.
Grazie all’uscita COURTESY LIGHT la centrale CITY10+ permette il
collegamento di un utilizzatore (ad esempio la luce di cortesia o le
luci da giardino), che viene comandato in modo automatico o
tramite azionamento dal canale 4 del ricevitore MR1.
I morsetti della luce di cortesia possono essere usati in alternativa
per un lampeggiante 230V con intermittenza integrata.
ATTENZIONE: quando la centrale funziona tramite
batteria, l’uscita lampeggiante 230V non funziona
L
’uscita COURTESY LIGHT consiste in un semplice contatto N.A. e
non fornisce nessun tipo di alimentazione. La portata massima
del contatto è di 230V - 5A.
Collegare i cavi ai morsetti B1 e B2.
FOTOCELLULE
Le fotocellule possono essere attive in due modi:
1. Solo durante la chiusura: in questo caso il passaggio davanti
al fascio causa la riapertura immediata.
2. durante l’apertura e la chiusura: in questo caso
l’interruzione del fascio causa l’arresto immediato.
Quando il fascio viene liberato si ha la ri-apertura completa
della barriera.
ATTENZIONE: installare le fotocellule in modo da
coprire l’intero piano di apertura / chiusura della barra.
La centrale CITY10+ fornisce un’alimentazione a 24VDC per le
fotocellule e può eseguire un test del loro funzionamento prima
di iniziare l’apertura della barra. I morsetti di alimentazione per le
fotocellule sono protetti da un fusibile elettronico che interrompe
la corrente in caso di sovraccarico.
• Collegare i cavi di alimentazione dei trasmettitori delle
fotocellule tra i morsetti Z3 (+) e Z2 (-) della centrale.
• Collegare i cavi di alimentazione dei ricevitori delle
fotocellule tra i morsetti Z1 (+) e Z2 (-) della centrale.
• Collegare il comune e l’uscita N.C. dei ricevitori delle
fotocellule sui morsetti L7 (PHOTO) e L11 (COM) della
centrale.
Usare le uscite con contatto normalmente chiuso.
ATTENZIONE:
• Se vengono installate più coppie di fotocellule dello stesso
tipo, le loro uscite devono essere collegate in serie.
• Se vengono installate delle fotocellule a riflessione,
l'alimentazione deve essere collegata ai morsetti Z3 (+) e
Z2 (-) della centrale per effettuare il test di funzionamento.
• Le fotocellule non sono alimentate quando la centrale
entra in modalità ENERGY SAVING
