FRANÇAIS
65
INSTALLATION
L’installation de l'armoire de commande, des dispositifs de
sécurité et des accessoires doit être effectuée avec l'alimentation
d
ébranchée.
ALIMENTATION
L'armoire de commande doit être alimentée en 230V-50Hz (ou
120V - 50/60Hz pour les modèles 120V), protégée avec
interrupteur magnétothermique différentiel conforme aux normes
en vigueur.

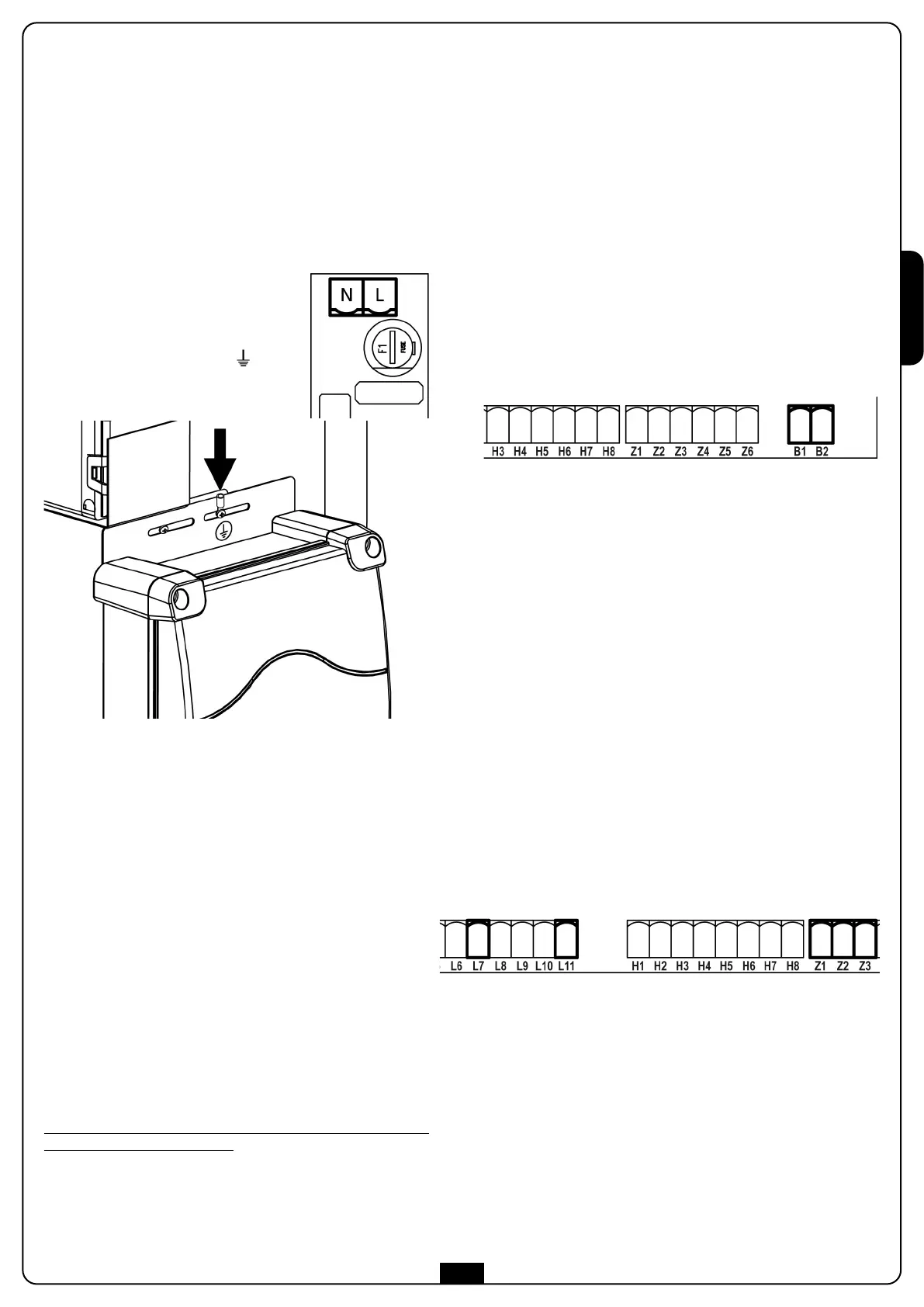

Brancher les câbles d’alimentation aux
borniers L et N de la carte positionnée à
côté du transformateur.
Relier à la terre le moteur au moyen de la
borne marquée par le symbole .
Utiliser la borne à oeillet en dotation.
FONCTION ENERGY SAVING
Cette fonction est utile pour réduire les consommations en
attente de l’automatisme.
Si la fonction est activée, la centrale entrera en mode ENERGY
SAVING dans les conditions suivantes:
• 30 secondes après la fin d'un cycle de travail
• 30 secondes après une ouverture (si la fermeture automatique
n’est pas activée)
• 30 secondes après la sortie du menu de programmation.
En mode ENERGY SAVING, l'alimentation des accessoires, de
l’écran d’affichage, des voyants clignotants, et des
électroaimants de maintien est désactivée.
Le mode ENERGY SAVING est quitté lorsque:
• Un cycle de travail est activé
• On accède à un menu
• On ouvre la trappe d'inspection
LUMIÈRE DE COURTOISIE
La sortie COURTESY LIGHT consiste en un simple contact N.O et
ne fournit aucune alimentation.
Grâce à la sortie COURTESY LIGHT l'armoire de commande
CITY10+ permet le branchement d’un utilisateur (par exemple la
lumière de courtoisie ou les lumières de jardin), qui est
commandé en mode automatique ou par actionnement du canal
4 du récepteur MR1.
L
es bornes de la lumière de courtoisie peuvent être utilisées en
alternative pour un clignotant 230V avec intermittence intégrée.
A
TTENTION: quand l’armoire de commande fonctionne
par batterie, la sortie clignotante 230V ne fonctionne pas
La sortie COURTESY LIGHT consiste en un simple contact N.O et
ne fournit aucune alimentation. La portée maximum du contact
est de 230V - 5A.
Brancher les câbles aux bornes B1 et B2 .
PHOTOCELLULES
Les photocellules peuvent être activées en deux modes:
1. Uniquement pendant la fermeture: dans ce cas le passage
d
evant le faisceau cause la réouverture immédiate.
2. Pendant l’ouverture et la fermeture: dans ce cas le
l'interruption du faisceau cause l'arrête immédiat. Quand le
faisceau est libéré on obtient la réouverture complète de la
barrière.
ATTENTION: installer les photocellules de façon à
couvrir entièrement le plan d'ouverture / fermeture de la
lisse.
L’armoire CITY10+ fournit une alimentation à 24VDC pour les
photocellules et peut exécuter un test du fonctionnement avant
de commencer l'ouverture de la lisse. Les bornes d'alimentation
pour les Cellules sont protégés par un fusible électronique que
coupe la courant en cas de surcharge.
• Brancher les câbles d'alimentation des émetteurs des
photocellules entre les bornes Z3 (+) et Z2 (-) de l'armoire de
commande.
• Brancher les câbles d'alimentation des récepteurs des
photocellules entre les bornes Z1 (+) et Z2 (-) de l'armoire de
commande.
• Brancher la commune et la sortie N.F, des récepteurs des
photocellules sur les bornes L7 (PHOTO) et L11 (COM) de
l’armoire de commande.
Utiliser les sorties avec contact normalement fermé.
ATTENTION:
• Si on installe plusieurs couples de cellules du même type, ses
sorties doivent être branchées en série.
• Si on installe des cellules à reflex, l'alimentation doit être
branchée aux bornes Z3 (+) et Z2 (-) de l'armoire de
commande pour effectuer le test de fonctionnement.
• Les photocellules ne sont pas alimentées lorsque le
central est en modalité ENERGY SAVING
