PORTUGUÊS
126
PAINEL DE CONTROLO
Quando se activa a alimentação, o quadro eléctrico verifica o
correcto funcionamento do visor, iluminando todos os segmentos
d
urante 1,5 seg. 8.8.8.8. Nos 1,5 seg. seguintes, é visualizada a
versão do firmware, por exemplo Pr I.0.
Terminado este teste, é visualizado o painel de controlo:
ATENÇÃO: Com a central em modalidade ENERGY
SAVING o display permanece apagado.

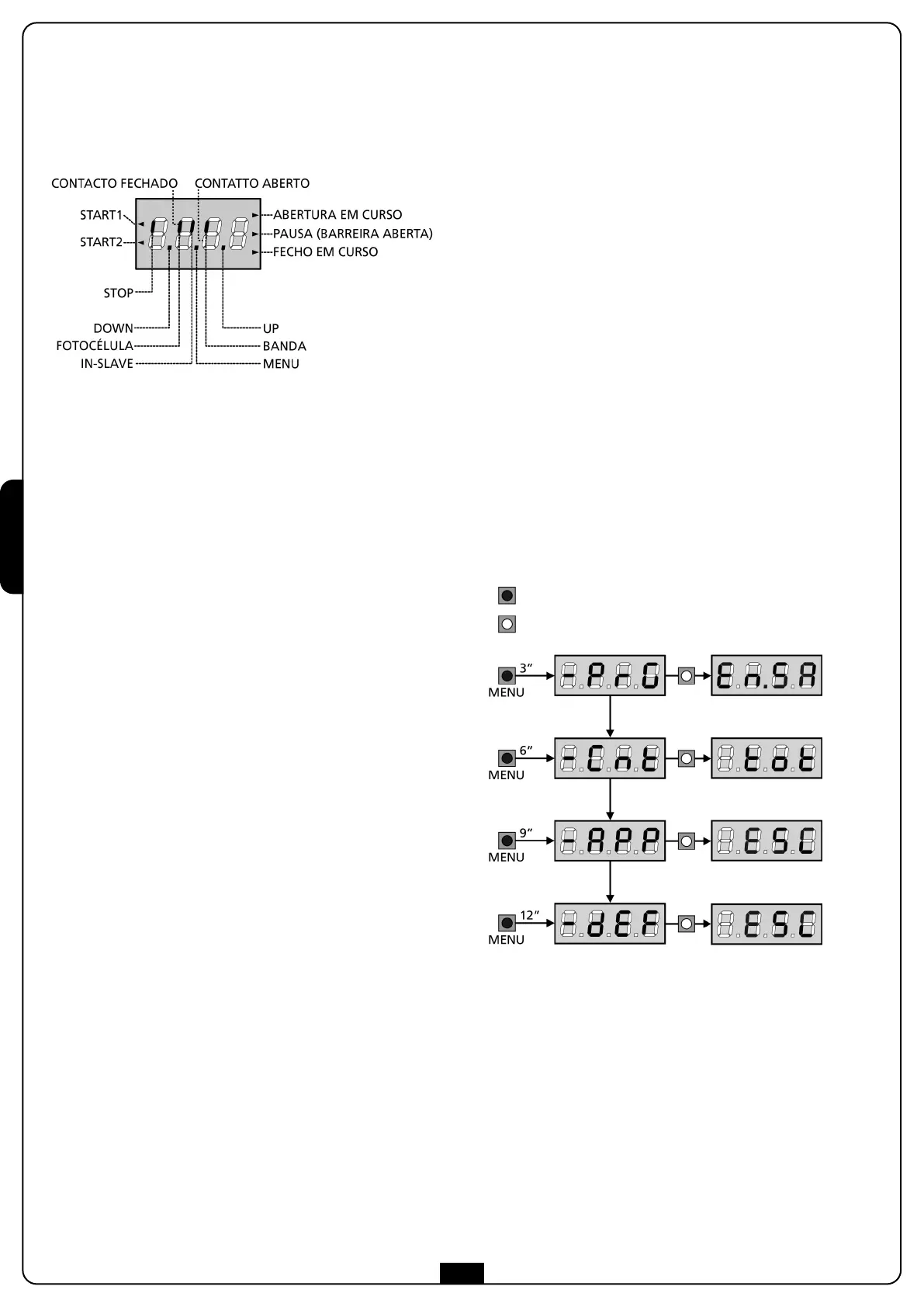

O painel de controlo (em standby) indica o estado físico dos
contactos na placa dos bornes e das teclas de programação: se o
segmento vertical de cima estiver aceso, o contacto está
fechado; se o segmento vertical de baixo estiver aceso, o
contacto está aberto (a imagem acima ilustra o caso em que as
entradas FOTOCÉLULA, BANDA e STOP foram todas ligadas
correctamente).
O ingresso de BLOQUEIO encontra-se conectado com um
microswitch accionado pelo dispositivo de fechadura da
portinhola de inspecção. No caso de abertura da portinhola a
central entra em estado de BLOQUEIO:
• Os comando de accionamento da barra, do quadro de bornes
e dos telecomandos, não são aceites
• São permitidas as funções comandadas com as teclas UP,
DOWN e MENU, para a exploração do menu de programação
e para o accionamento da barra
• No display a indicação do estado dos segmentos alterna-se
com a escrita SbLo
Os pontos entre os números do visor indicam o estado das teclas
de programação: quando se prime uma tecla, o ponto
correspondente acende-se.
As setas do lado esquerdo do visor indicam o estado das
entradas de Start. As setas acendem-se quando a entrada
correspondente se fecha.
As setas do lado direito do visor indicam o estado da barreira:
• A seta mais acima acende-se quando a barreira está em fase
de abertura. Se pisca, indica que a abertura foi causada pela
intervenção de um dispositivo de segurança (banda ou
detector de obstáculo).
• A seta central indica que a barreira está em pausa. Se pisca
significa que, a contagem do tempo para o fecho automático
do portão, está activada.
• A seta mais abaixo acende-se quando a barreira está em fase
de fecho. Se pisca, indica que o fecho foi causado pela
intervenção de um dispositivo de segurança (banda ou
detector de obstáculo).
UTILIZAÇÃO DAS TECLAS DOWN
E UP PARA A PROGRAMAÇÃO
A programação das funções e dos tempos do quadro eléctrico
efectua-se através de um menu de configuração previsto para
esse efeito, acessível e explorável através das 3 teclas DOWN,
MENU e UP que se encontram na parte debaixo do ecrã.
ATENÇÃO: Fora do menu de configuração, activa-se um
comando de START1 premindo a tecla UP e activa-se um
comando de START2 premindo a tecla DOWN.
Para activar o modo de programação (o ecrã deve exibir o painel
de controlo), manter a tecla MENU premida até ser visualizado
-PrG no ecrã.
Mantendo a tecla MENU premida, são exibidos os 4 menus
principais no ecrã:
-PrG PROGRAMAÇÃO DO QUADRO ELÉCTRICO
-
Cnt CONTADORES
-AP AUTO-APRENDIZAGEM DOS TEMPOS E FORÇAS
-dEF REPOSIÇÃO DOS PARÂMETROS POR DEFEITO
Para entrar num dos 4 menus principais, basta largar a tecla
MENU quando é visualizado o menu pretendido no ecrã.
Para se deslocar dentro dos 4 menus principais, premir a tecla UP
ou DOWN para percorrer os vários itens. Premindo a tecla MENU,
é visualizado o valor actual do item seleccionado e é possível
alterá-lo eventualmente.
tecla premida
tecla liberada
