PANNEAU DE CONTROLE
Quand on active l’alimentation, l’armoire vérifie le correct
fonctionnement de l’écran, en allumant tous les segments pour
1
,5 sec. 8.8.8.8. Dans les 1,5 sec. suivants, vient visualisée la
version du logiciel, pour exemple Pr I.0.
A la fine de ce test vient visualisé le panneau de contrôle.
ATTENTION : Lorsque le central est en modalité
ENERGY SAVING, l’afficheur est éteint.

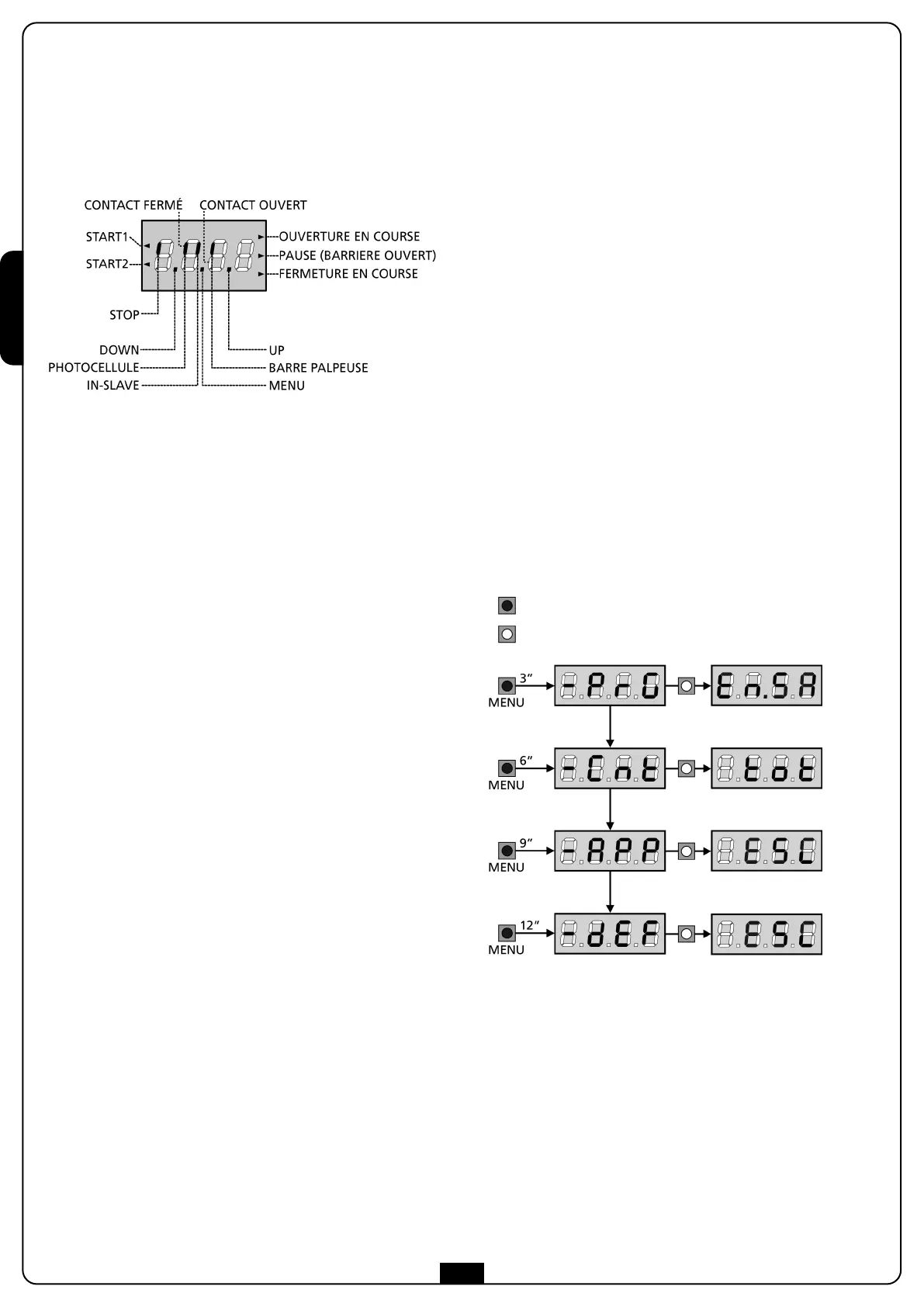

Le panneau de contrôle signale l'état physique des contacts à la
plaque à bornes et des touches de programmation: si le
segment vertical en haut est allumé, le contact est fermé; si le
segment vertical en bas est allumé, le contact est ouvert (le dessin
indiqué ci dessus illustre le cas où les entrées: PHOTOCELLLULE,
LISSE PALPEUSE, et STOP ont été toutes raccordées correctement).
L’entrée de BLOCAGE est raccordée à un micro-interrupteur
actionné par le bloc serrure de la trappe d’inspection. En cas
d'ouverture de la trappe, la centrale passe en mode BLOCAGE:
• Les commandes d'actionnement de la barre, par le bornier et
les télécommandes, ne sont pas acceptés
• Seules les fonctions gérées avec les touches UP, DOWN,
MENU, sont disponibles, pour l’exploration des programmes et
pour l'actionnement de la barre
• L’écran d’affichage indiquera l'état des segments en alternance
avec l'inscription SbLo
Les points entre les chiffres de l’afficheur indiquent
l'état des boutons de programmation: quand on presse une
touche, le point relatif s'allume.
Les flèches à la gauche de l’afficheur indiquent l’état des entrées de
start. Les flèches s’allument quand l’entrée relative se ferme.
Les flèches à droite de l'afficheur indiquent l'état de la barrière:
• La flèche plus en haut s'allume quand la barrière est en phase
d'ouverture. Si elle clignote elle indique que l'ouverture a été
causée par l'intervention d'un dispositif de sûreté (lisse
palpeuse ou détecteur d'obstacles).
• La flèche centrale indique que la barrière est en état de repos.
Si elle clignote cela signifie que le comptage du temps pour la
fermeture automatique est actif.
• La flèche plus en bas s'allume quand la barrière est en phase
de fermeture. Si elle clignote cela indique que la fermeture a
été causée par l'intervention d'un dispositif de sûreté (lisse
palpeuse ou détecteur d'obstacles).
EMPLOI DES TOUCHES DOWN ET
UP POUR LA PROGRAMMATION
La programmation des fonctions et des temps de l'armoire de
commande est exécutée depuis un menu de configuration prévu à
cet effet, accessible et explorable au moyen des 3 touche DOWN,
MENU et UP se trouvant au dessous de l'afficheur.
ATTENTION: En dehors du menu de configuration, en
pressant la touche UP on active une commande de START1,
en pressant la touche DOWN on active une commande de
S
TART2.
Pour activer le mode programmation (l’afficheur doit visualiser le
panneau de contrôle) appuyer et maintenir enfoncée la touche
M
ENU jusqu'à quand à l'afficheur fera apparaître -PrG..
En maintenant pressée la touche MENU les 4 menus principaux
suivants défilent à l'écran:
-
PrG PROGRAMMATION DE L'ARMOIRE DE COMMANDE
-Cnt COMPTEURS
-APP AUTO-APPRENTISSAGE DE TEMPS ET FORCES
-dEF CHARGEMENT DES PARAMÈTRES DE DÉFAUT
Pour entrer dans un des 4 menus principaux il suffit de relâcher la
touche MENU quand le menu concerné est visualisé à l'écran.
Pour se déplacer à l’intérieur des 4 menus principaux presser la
touche UP ou DOWN pour le défilement des diverses options de
menu; En pressant la touche MENU on visualise la valeur actuelle
de l'option sélectionnée et on peut éventuellement la modifier.
touche pressée
touche relâchée
