3 Opis produktu
124 Instrukcja obsługi 0020241667_02

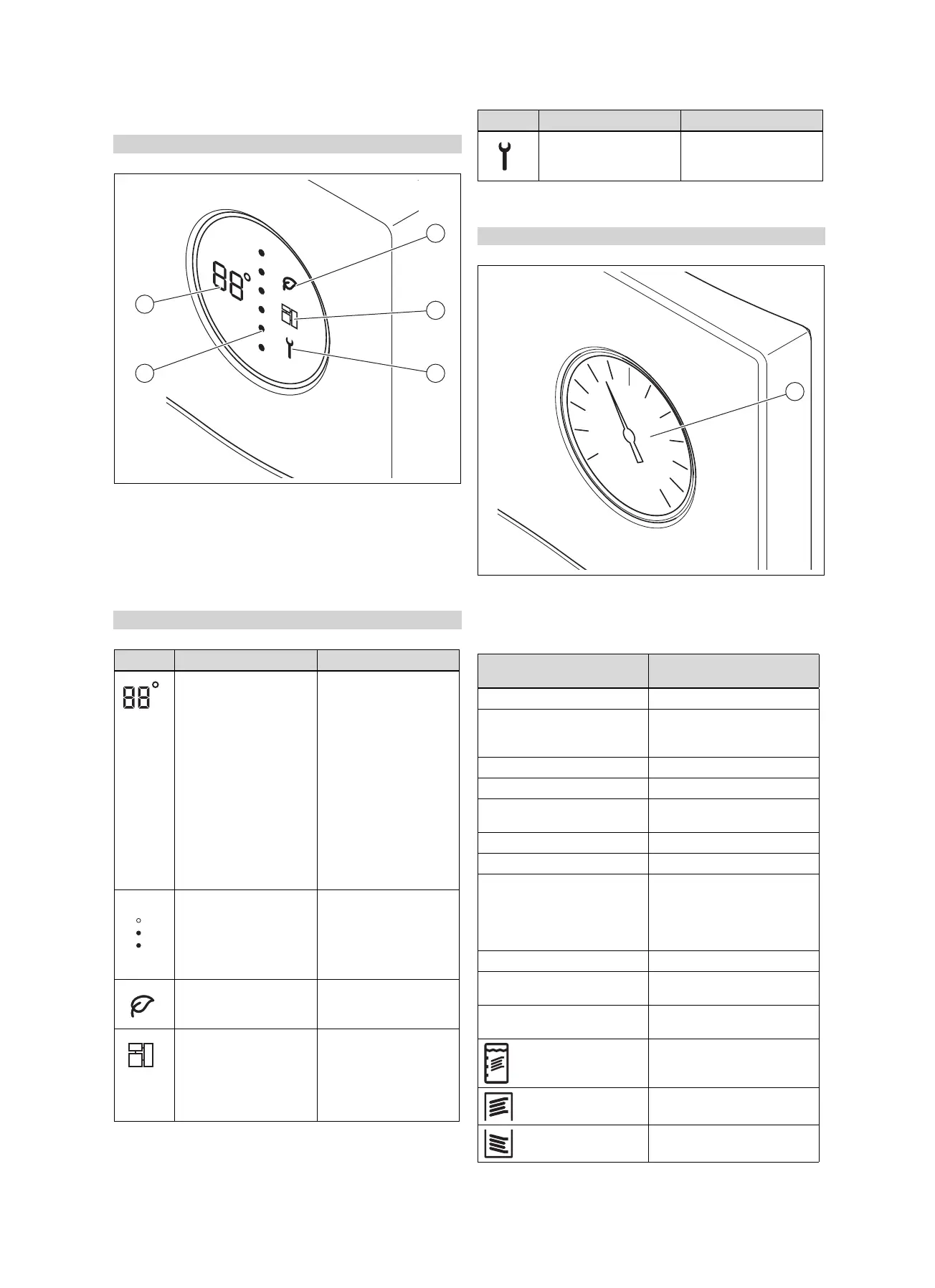

3.2 Elementy obsługowe
Zakres stosowalności: VIH .. .../3 MR
1 Tryb Green iQ
2 eBUS
3 Komunikat o przeglą-
dzie
4 Poziom energii zasob-
nika
5 Temperatura ciepłej
wody użytkowej
3.3 Wskazywane symbole
Zakres stosowalności: VIH .. .../3 MR
Symbol Znaczenie Objaśnienie
Wskaźnik temperatury
Wskaźnik kodów błędu
Aktualna temperatura
ciepłej wody
Kod błędu. Pojawia
się zamiast wskazania
temperatury
– F01 = czujnik tem-
peratury zasobnika
górny uszkodzony
– F02 = czujnik tem-
peratury zasobnika
dolny uszkodzony
– F03 = błąd anody
do odprowadzania
prądów błądzących
Linia kropkowana
Aktualny poziom energii.
Przy wzrastającym po-
ziomie energii czerwone
kropki zastępują niebie-
skie kropki od góry do
dołu.
Green iQ Tryb Green IQ aktywny
eBUS – świeci ciągle: połą-
czenie eBUS nawią-
zane
– stale zgaszona:
połączenie eBUS
przerwane
Symbol Znaczenie Objaśnienie
Usterka Występuje komunikat
usterki
3.4 Elementy obsługowe
Zakres stosowalności: VIH .. .../3 BR
1 Termometr ciepłej wody
3.5 Tabliczka znamionowa
Dane na tabliczce znamiono-
wej
Znaczenie
Serial-No., Cер.№ Numer seryjny
VIH oznaczenie typu Vaillant, pod-
grzewany pośrednio zasobnik
wysokociśnieniowy
R okrągły
S wężownica rurowa solarna
W wężownica rurowa pompy
ciepła
300, 400, 500 pojemność znamionowa (litry)
/3 generacja urządzenia
B, M, H Izolacja cieplna:
– B = Basic
– M = Medium
– H = High
R Otwór rewizyjny
ACI Ekran magnezowej anody
ochronnej
EN 12897:2016,
EH 12897:2016
Stosowana norma
Zasobnik
wężownica rurowa górna
wężownica rurowa dolna
