3 Opis proizvoda
68 Upute za korištenje 0020241667_02

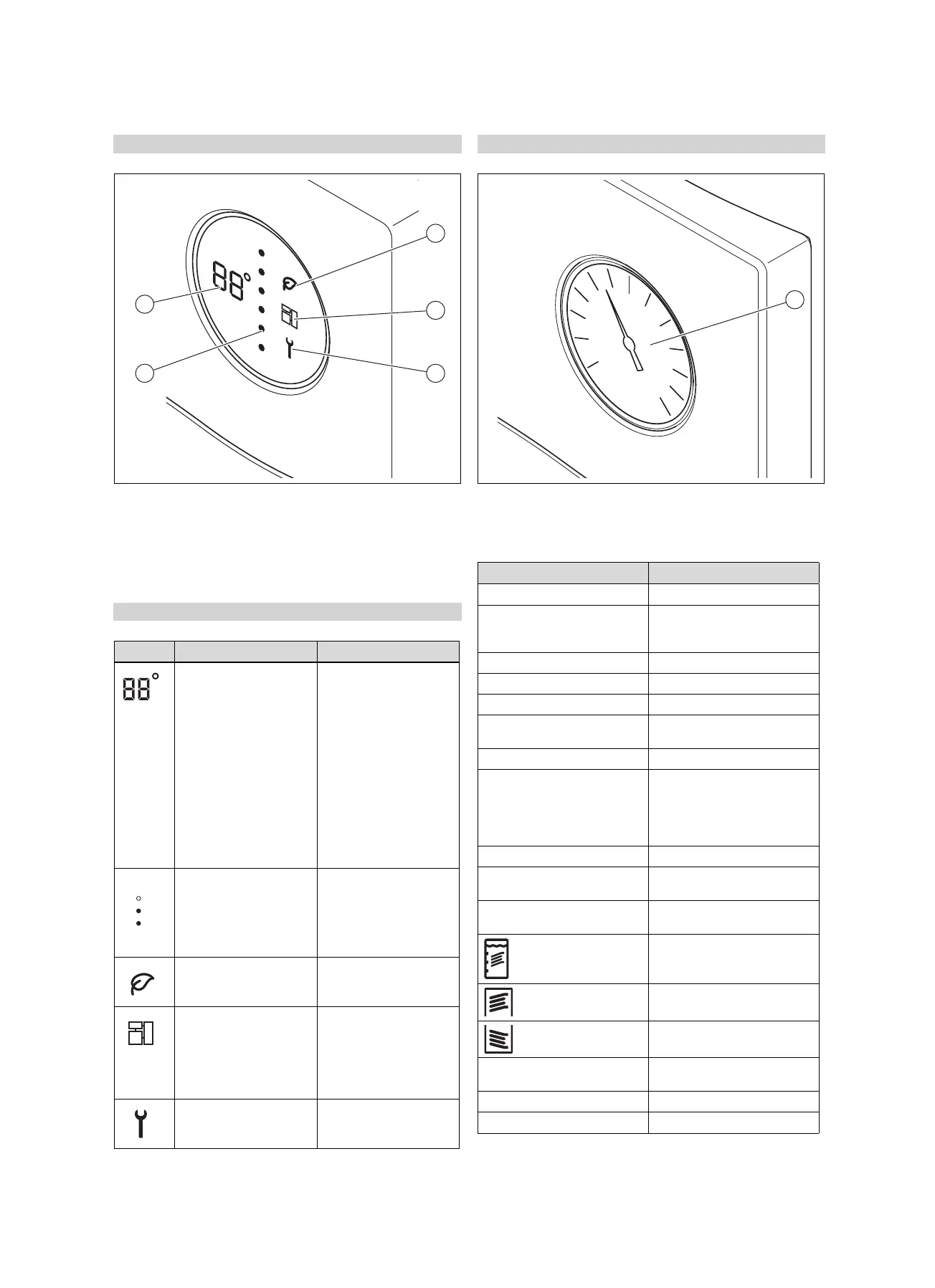

3.2 Upravljački elementi
Područje važenja: VIH .. .../3 MR
1
2
34
5
1 Green iQ-Mode
2 eBUS
3 Servisna dojava
4 Razina energije sprem-
nika
5 Temperatura tople vode
3.3 Prikazani simboli
Područje važenja: VIH .. .../3 MR
Simbol Značenje Objašnjenje
Prikaz temperature
Prikaz šifre greške
Aktualna temperatura
tople vode
Šifra greške. Pojavljuje
se umjesto prikaza tem-
perature
– F01 = osjetnik tem-
perature spremnika
gore je neispravan
– F02 = osjetnik tem-
perature spremnika
dolje je neispravan
– F03 = greška vanj-
ske strujne anode
Točkasta crta
Aktualna razina ener-
gije. Ako je povišena ra-
zina energije zamijenite
crvene točke od gore
prema dolje na plave
točke.
Green iQ Green iQ mod aktivan
eBUS – neprekidno uklju-
čeno: eBUS-veza
uspostavljena
– neprekidno isklju-
čeno: eBUS-veza
prekinuta
Greška Došlo je do dojave gre-
ške
3.4 Upravljački elementi
Područje važenja: VIH .. .../3 BR
1
1 Termometar tople vode
3.5 Tipska pločica
Podatak na tipskoj pločici Značenje
Serial-No., Cер.№ Serijski broj
VIH Oznaka tipa Vaillant, indi-
rektno grijani visokotlačni
spremnik
R Okrugla
S Solarna cijevna spirala
W Cijevna spirala dizalice topline
300, 400, 500 Nazivni kapacitet ekspanzijske
posude (litara)
/3 Generacija uređaja
B, M, H Izolacija:
– B = Basic
– M = Medium
– H = High
R Otvor za čišćenje
ACI Prikaz za magnezijsku zaštitnu
anodu
EN 12897:2016,
EH 12897:2016
Primjenjeni standard
Spremnik
Cijevna spirala gore
Cijevna spirala dolje
ww/jjjj Razdoblje proizvodnje: tje-
dan/godina
V[l], V[л] Nazivni volumen
P
S
[bar], P
S
[бар] maksimalni pogonski tlak
