3 Descrizione del prodotto
82 Istruzioni per l'uso 0020241667_02

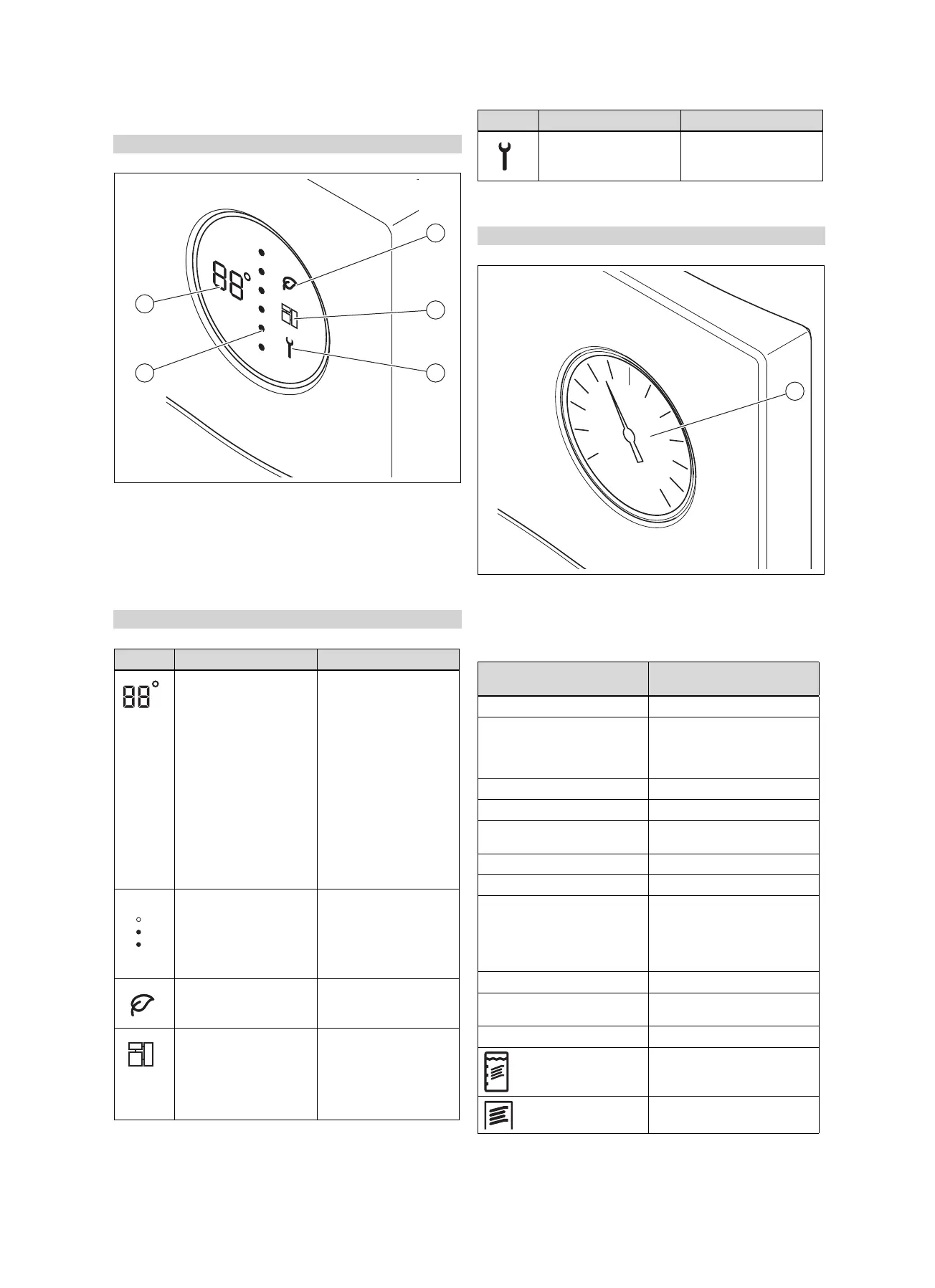

3.2 Elementi di comando
Validità: VIH .. .../3 MR
1 Green iQ-Mode
2 eBUS
3 Messaggio di manuten-
zione
4 Livello energetico del
bollitore
5 Temperatura dell'acqua
calda
3.3 Simboli visualizzati
Validità: VIH .. .../3 MR
Simbolo Significato Spiegazione
Visualizzazione della
temperatura
Visualizzazione del
codice di errore
Temperatura corrente
dell'acqua calda
Codice di errore. Com-
pare al posto della visua-
lizzazione della tempera-
tura
– F01 = sonda di tem-
peratura del bollitore
sup. difettosa
– F02 = sonda di
temperatura del
bollitore inf. difettosa
– F03 = errore anodo
elettrico
Linea a punti
Livello energetico at-
tuale. In caso di livello
energetico crescente i
punti rossi sostituiscono
dall'alto in basso quelli
blu.
Green iQ Modalità Green IQ attiva
eBUS – acceso fisso: col-
legamento eBUS
realizzato
– sempre spento:
collegamento eBUS
interrotto
Simbolo Significato Spiegazione
Errore Presenza di un messag-
gio di errore
3.4 Elementi di comando
Validità: VIH .. .../3 BR
1 Termometro per l'acqua
calda sanitaria
3.5 Targhetta del modello
Indicazioni sulla targhetta
del modello
Significato
Serial-No., Cер.№ Numero di serie
VIH Denominazione del modello
Vaillant, bollitore ad alta pres-
sione, a riscaldamento indi-
retto
R a sezione circolare
S Serpentina solare
W Serpentina della pompa di
calore
300, 400, 500 Capacità nominale (litri)
/3 Generazione di apparecchi
B, M, H Coibentazione:
– B = Basic
– M = Medium
– H = High
R Apertura per pulizia
ACI Display per anodo di prote-
zione al magnesio
EN 12897:2016EH 12897:2016 Norma applicata
Bollitore
Serpentina superiore
