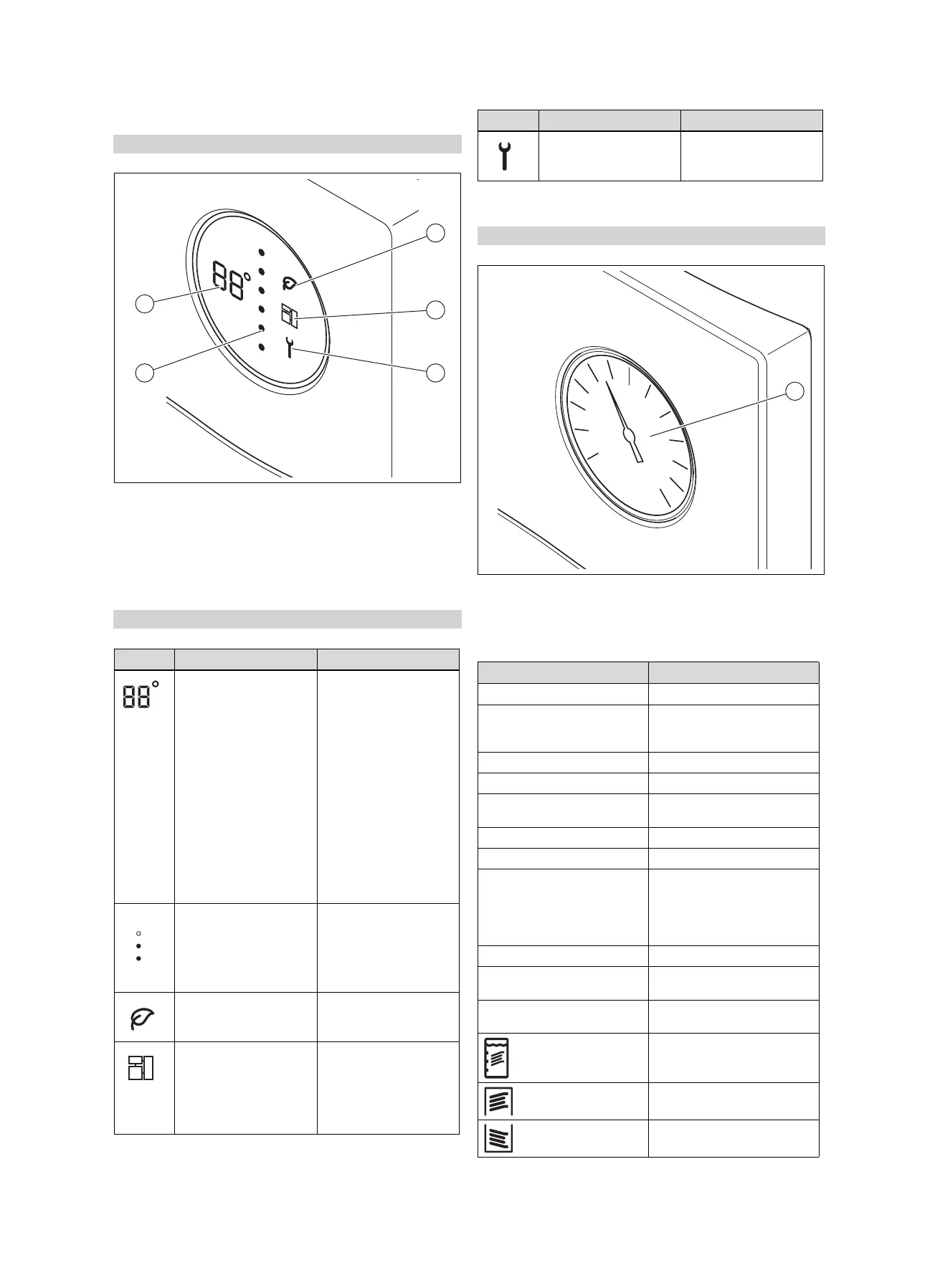

3 Descripción del aparato
40 Instrucciones de funcionamiento 0020241667_02
3.2 Elementos de mando
Validez: VIH .. .../3 MR
1
2
34
5
1 Modo Green iQ
2 eBUS
3 Mensaje de manteni-
miento
4 Nivel de energía del
acumulador
5 Temperatura del agua
caliente
3.3 Símbolos mostrados
Validez: VIH .. .../3 MR
Símbolo Significado Explicación
Indicador de temperatura
Indicador de código de
error
Temperatura de agua
caliente sanitaria actual
Código de error. Apa-
rece en lugar del indica-
dor de temperatura.
– F01 = sonda de
temperatura del
acumulador superior
defectuosa
– F02 = sonda de
temperatura del
acumulador inferior
defectuosa
– F03 = fallo ánodo
corriente externa
Línea de puntos
Nivel de energía actual.
Cuando aumenta el nivel
de energía, puntos rojos
reemplazan desde arriba
hacia abajo a los puntos
azules.
Green iQ Modo Green iQ activo
eBUS – Siempre encendido:
conexión eBUS
establecida
– Siempre apagado:
conexión eBUS
interrumpida
Símbolo Significado Explicación
Error Se ha producido un
mensaje de error
3.4 Elementos de mando
Validez: VIH .. .../3 BR
1
1 Termómetro de agua
caliente sanitaria
3.5 Placa de características
Dato Significado
N.º de serie., Cер.№ Número de serie
VIH Denominación Vaillant, acu-
mulador de alta presión cale-
factado indirectamente
R redonda
S Serpentín solar
W Serpentín de las bombas de
calor
300, 400, 500 Capacidad nominal (litros)
/3 Generación de aparatos
B, M, H Aislamiento:
– B = básico
– M = medio
– H = alto
R Boca de servicio
ACI Indicador para el ánodo de
protección de magnesio
EN 12897:2016,
EH 12897:2016
Norma aplicada
Acumulador
Serpentín superior
Serpentín inferior
