Opis izdelka 3
0020241667_02 Navodila za uporabo 159

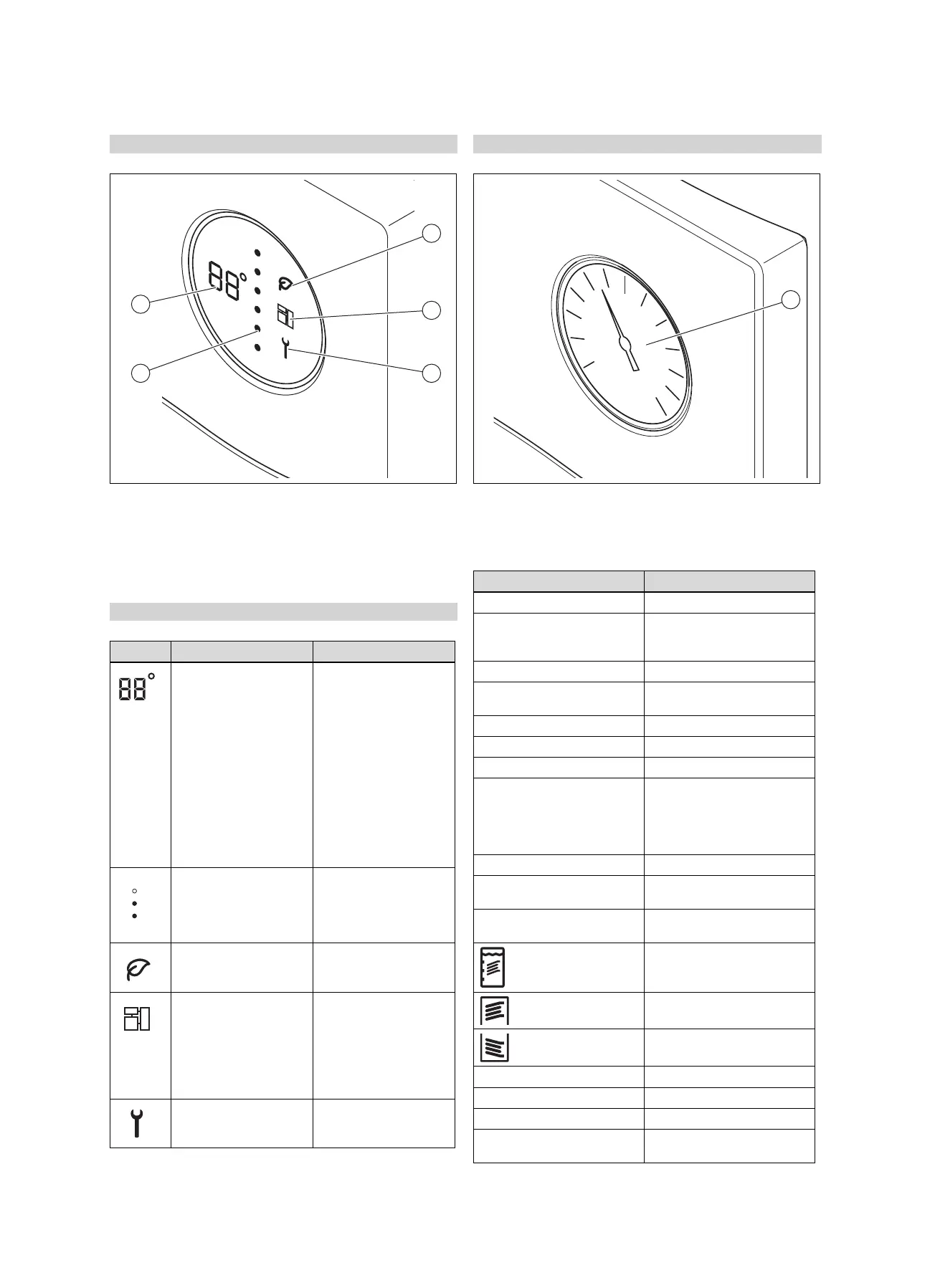

3.2 Upravljalni elementi
Veljavnost: VIH .. .../3 MR
1 Green iQ-Mode
2 e-vodilo
3 Servisno sporočilo
4 Raven energije zalogov-
nika
5 Temperatura tople vode
3.3 Prikazani simboli
Veljavnost: VIH .. .../3 MR
Simbol Pomen Razlaga
Prikaz temperature
Prikaz kode napake
Trenutna temperatura
tople vode
Koda napake. Prikaže
se namesto prikaza
temperature.
– F01 = temperaturni
senzor zalogovnika
zgoraj je v okvari
– F02 = temperaturni
senzor zalogovnika
spodaj je v okvari
– F03 = napaka anode
na zunanji tok
Črta iz pik
Trenutna raven energije.
Ko raven energije nara-
šča, rdeče pike z zgornje
strani nadomeščajo mo-
dre pike.
Green iQ Način Green iQ je akti-
ven
eBUS – trajno sveti: pove-
zava e-vodila (eBUS)
je vzpostavljena.
– trajno ugasnjen:
povezava e-vodila
(eBUS) je preki-
njena.
Napaka Prisotno je sporočilo o
napaki
3.4 Upravljalni elementi
Veljavnost: VIH .. .../3 BR
1 Termometer za toplo
vodo
3.5 Tipska tablica
Podatek na tipski tablici Pomen
Serijska št., Cер.№ Serijska številka
VIH Oznaka tipa Vaillant, posredno
ogrevan visokotlačni zalogov-
nik
R okrogel
S Spiralna cev v solarnem kro-
gotoku
W Spiralna cev toplotne črpalke
300, 400, 500 Nazivna kapaciteta (v litrih)
/3 Generacija naprave
B, M, H Izolacija:
– B = Basic
– M = Medium
– H = High
R Odprtina za čiščenje
ACI Prikaz za magnezijevo zašči-
tno anodo
EN 12897:2016,
EH 12897:2016
Uporabljen standard
Vsebnik
Zgornja spiralna cev
Spodnja spiralna cev
ww/jjjj
Čas proizvodnje: teden/leto
V[l], V[л] Nazivna prostornina
P
S
[bar], P
S
[бар] največji obratovalni tlak
T
max
[°C], T
макс
[°C] največja temperatura delova-
nja
