产品描述
200 使用说明 0020241667_02

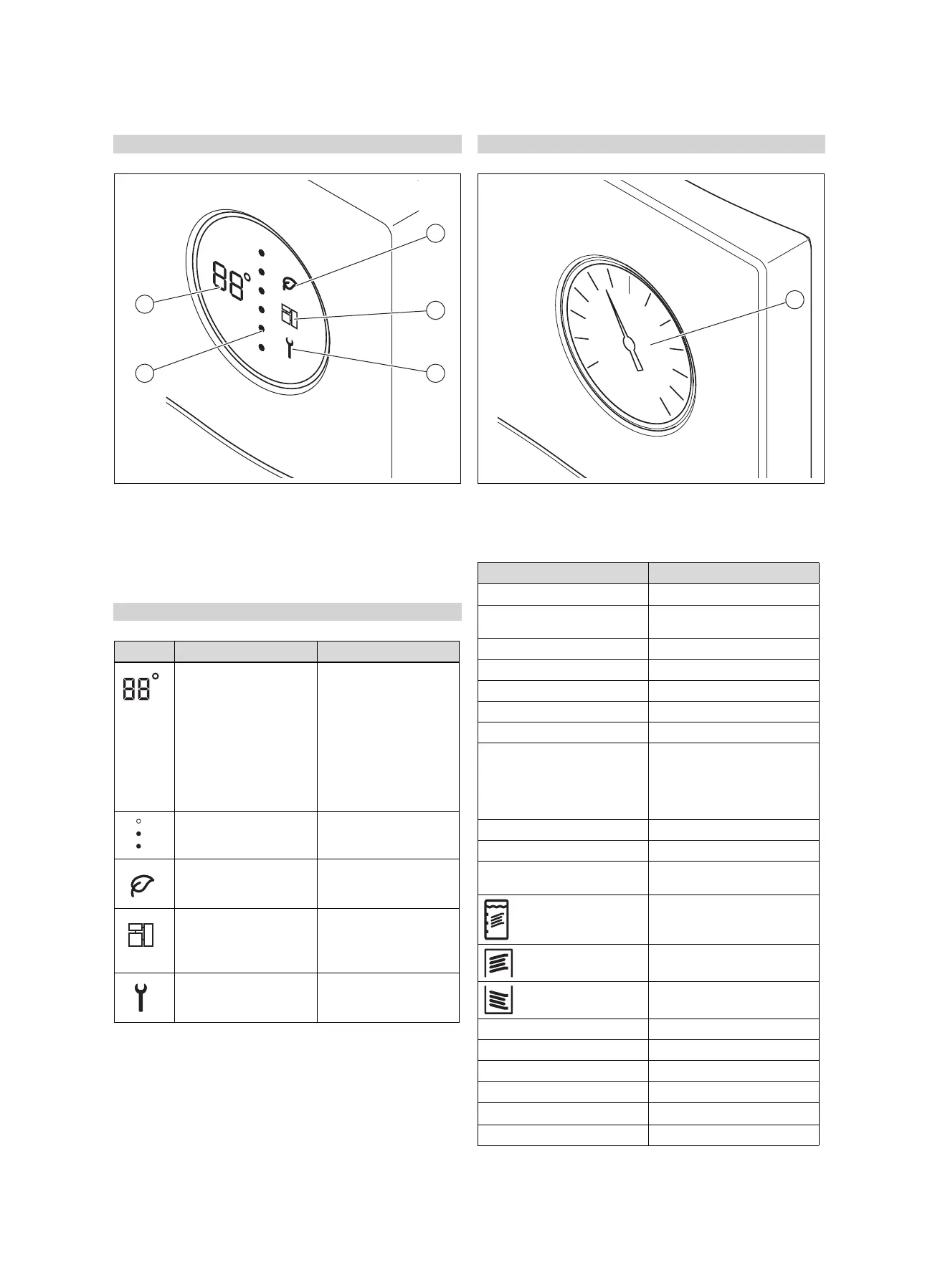

3.2 操作元件
适用范围：VIH .. .../3 MR
1
2
34
5
1 Green iQ 模式
2 eBUS
3 保养信息
4 储水罐能量水平
5 热水温度
3.3 显示的符号
适用范围：VIH .. .../3 MR
符号 含义 解释
温度显示
故障代码显示
当前热水温度
故障代码。取代温度显示
出现
– F01 = 上部储水罐温
度传感器损坏
– F02 = 下部储水罐温
度传感器损坏
– F03 = 外加电子式阳
极故障
虚线
当前能量水平。能量水平
增高时，红点从上向下替
换蓝点。
Green iQ Green IQ 模式已激活
eBUS – 持续亮起：eBUS 连
接已建立
– 持续熄灭：eBUS 连
接已中断
故障 存在故障信息
3.4 操作元件
适用范围：VIH .. .../3 BR
1
1 热水温度传感器
3.5 型号铭牌
型号铭牌上的说明 含义
序列号，Cер.№ 序列号
VIH 型号名称 Vaillant，间接加热式
高压储水罐
R 圆形
S 太阳能换热盘管
W 热泵换热盘管
300, 400, 500 标准容量 (升)
/3 设备代数
B, M, H 绝缘性：
– B = 基础
– M = 中等
– H = 高
R 清洁口
ACI 防腐用镁阳极指示器
EN 12897:2016，
EH 12897:2016
应用标准
储水罐
上部换热盘管
下部换热盘管
ww/jjjj 生产时间：周/年
V[l]，V[л] 额定容积
P
S
[bar]，P
S
[бар] 最大工作压力
T
max
[°C]，T
макс
[°C] 最高工作温度
A [m
2
]，A [м
2
]
热传递面积
Pt [bar]，Pt [бар] 检测压力
