35

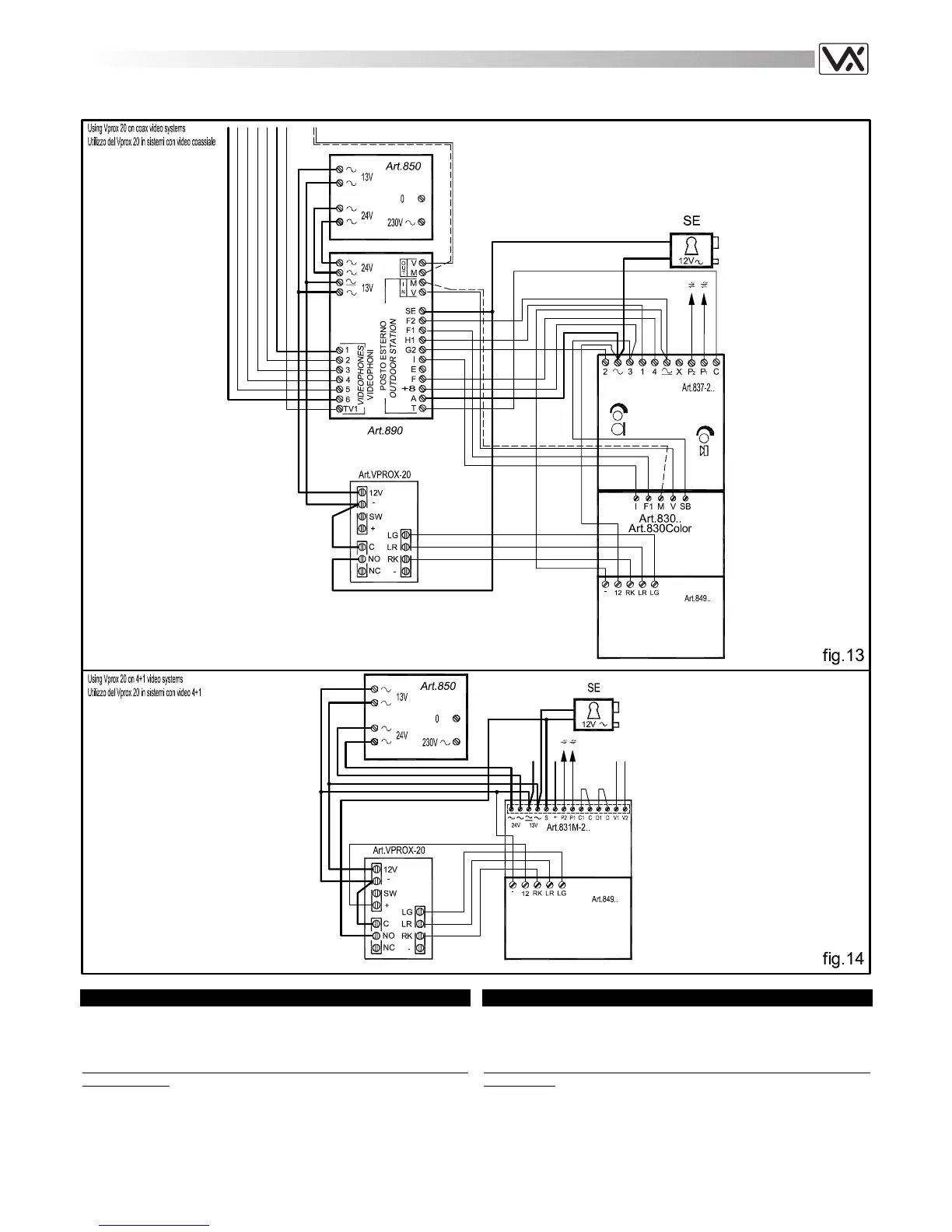

WIRING DIAGRAMS
SCHEMI APPLICATIVI
Here are some examples of installations for both coax video and 4+1 with
balanced video signal (non coax). Also you can find general instructions
on how to build the system, the list of required items, the block diagram
and the wiring diagram.
Always follow General Directions for Installation (see page 26) when
making systems:
- execute all connections by carefully following the wiring diagram;
- always use appropriate wire sizes or larger than needed;
- double check the connections before power up;
- follow the recommended system tests.
Di seguito proponiamo alcuni impianti per il sistema video con cavo
coassiale e per quello “4+1” con segnale video bilanciato. Per ciascun
impianto sono riportate anche le indicazioni per la realizzazione, l’elenco
dei materiali necessari, lo schema a blocchi e quello di installazione.
Realizzare gli impianti tenendo conto delle norme generali di installazione
(vedi pag.26):
- i conduttori devono essere canalizzati separatamente dalle linee
elettriche;
- impiegare sezioni dei conduttori adeguate o sovradimensionate
rispetto alle necessità;
- verificare le connessioni prima di dare alimentazione all’impianto;
- eseguire il collaudo dell’impianto.
