Videx 3123 Technical Manual

42

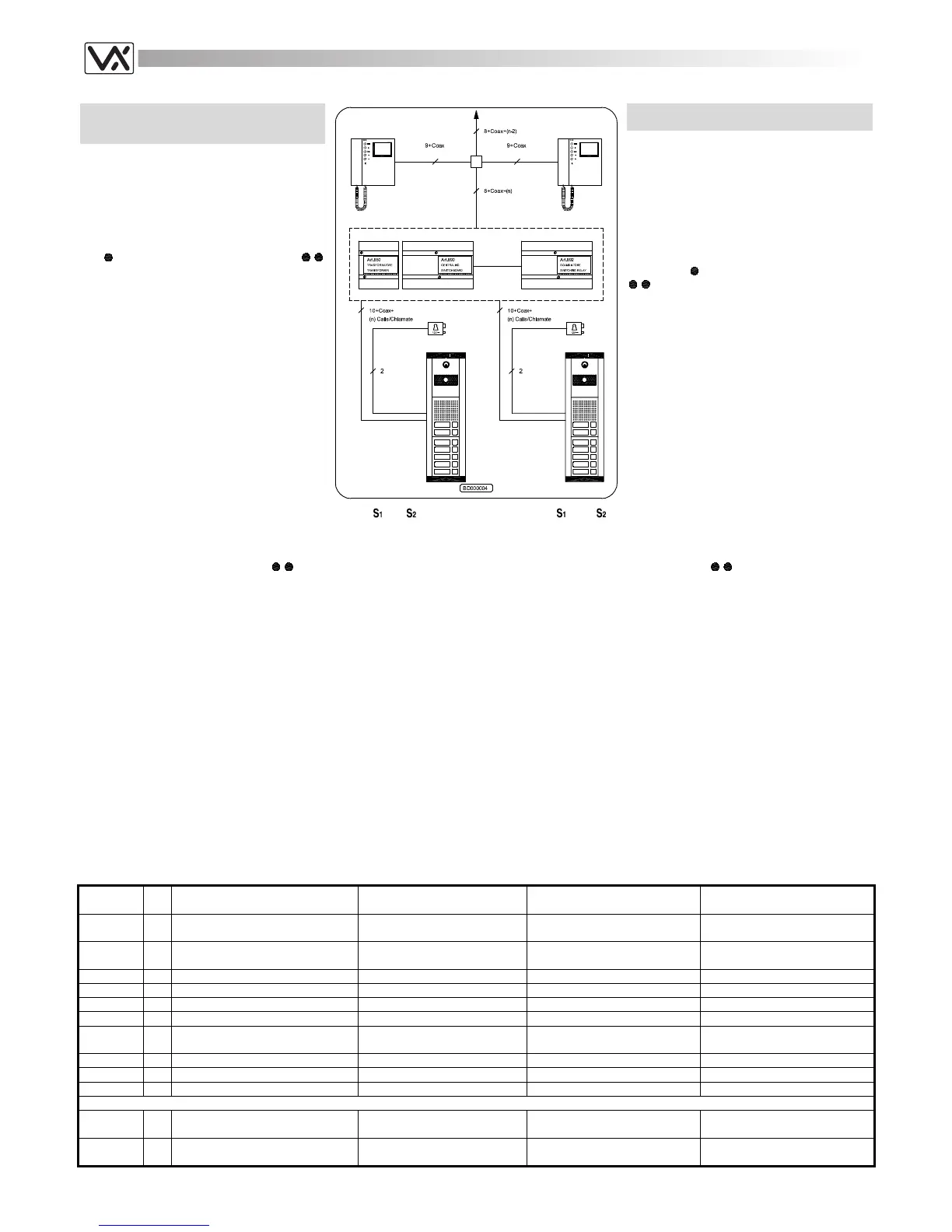

VIDEOINTERCOM SYSTEM WITH “N”
USERS AND TWO AUTOMATICALLY
SWITCHED OUTDOOR STATIONS
This type of installation is used in a building
with two entrances each with a push button
panel and one camera module. The Art.892
switching relay allows automatic switching of
video signal, speech line and other services to
the outdoor station from where the call has
been placed. In this system the recall is
possible on both entrances by pressing
the
button for the entrance A and the
button for the entrance B.
Installing the system
a. Consult the table below to obtain the
necessary items required.
b. Run the correct size cables (see page
26). See block diagram for number of
cores.
c. Test installation (see page 29).
Extra services and accessories
It is possible to install on the system additional
accessories or/and have extra services by
using service push buttons:
1. installing an additional speaker (see
page 33 fig.4);
IMPIANTO VIDEOCITOFONICO PER “N”
UTENTI A DUE INGRESSI COMMUTABILI
Questo tipo di installazione può essere
impiegato per edifici o complessi abitativi dove
siano richiesti 2 ingressi video indipendenti.
Lo scambiatore di ingressi (Art.892) consente
di commutare automaticamente il segnale
video, l’audio e gli altri servizi, verso il posto
esterno dal quale è stata eseguita l’ultima
chiamata. Da qualsiasi videocitofono di questo
impianto è possibile eseguire l’”auto-
accensione” sull’ingresso desiderato: premere
il pulsante
per l’ingresso A ed il pulsante
per l’ingresso B.
Realizzazione dell’impianto
a. Consultare la tabella di fondo pagina per
il materiale occorrente;
b. Posare il cavo rispettando le sezioni dei
fili (vedi pag.26);
c. Collaudare l’impianto (vedi pag.29).
Servizi ausiliari e accessori
è possibile installare nell’impianto degli
accessori aggiuntivi e/o usufruire di servizi
ausiliari, utilizzando i pulsanti di servizio:
1. installazione di una suoneria
supplementare (vedi pag.33 fig.4);
2. executing an extra service by using service button
o :
- second TV camera (se system on page 48);
- stairway light or other service (see page 33 fig.1 or 3).
2. pulsanti
ed disponibili per i seguenti servizi:
- accensione seconda telecamera (vedi impianto a pag.48);
- accensione luci scale o altri servizi (vedi pag.33 fig.1 o 3).
NOTES
- To use the service push button
as recall push button, put JP1 on
B position.
- For 3 or more entrances it is necessary an Art.892 for each entrance.
NOTE
- Per utilizzare il pulsante di servizio come pulsante di “auto-
accensione”, spostare il jumper JP1 in posizione B.
- Per 3 o più ingressi, è necessario un Art.892 per ciascun ingresso.
Art.
Qty
Qta
Description Notes Descrizione Note
3311 or
3411
n
Videophone n = Videophones in the system
Videocitofono n = Videocitofoni nel sistema
3980 n
Mounting plate and pcb
connections
one for each videophone
Piastra di fissaggio e scheda
di connessione
una per ogni videocitofono
894 x
Video distribution box As may be required
Distributore video Quantità in base alle esigenze
890 1
Control unit
Unità di controllo
850 1
Power Transformer
Trasf. di alimentazione
892 1
Two entrances switching relay.
Scambiatore per 2 ingressi.
830
830Colour
2
Camera module
Modulo telecamera
837-0-1-2 2
Speaker module
Modulo portiere elettrico
843-4-5 x
Extension front panel module As may be required
Moduli pulsantiera Quantità in base alle esigenze
852-3 x
Front Support As may be required
Sostegno porta moduli Quantità in base alle esigenze
To use videophones with memory board Per utilizzare videocitofoni con memoria video
3511 n
Videophone with memory board
Videocitofono con memoria
video
521B n/8
Additional power supply
For memory board power
supply
Alimentatore addizionale
Per alimentazione memoria
video
