Description du produit fr
Notice de montage et de mise en service Wilo-Control EC-L 109
4 Description du produit
4.1 Structure
1
2
3
4

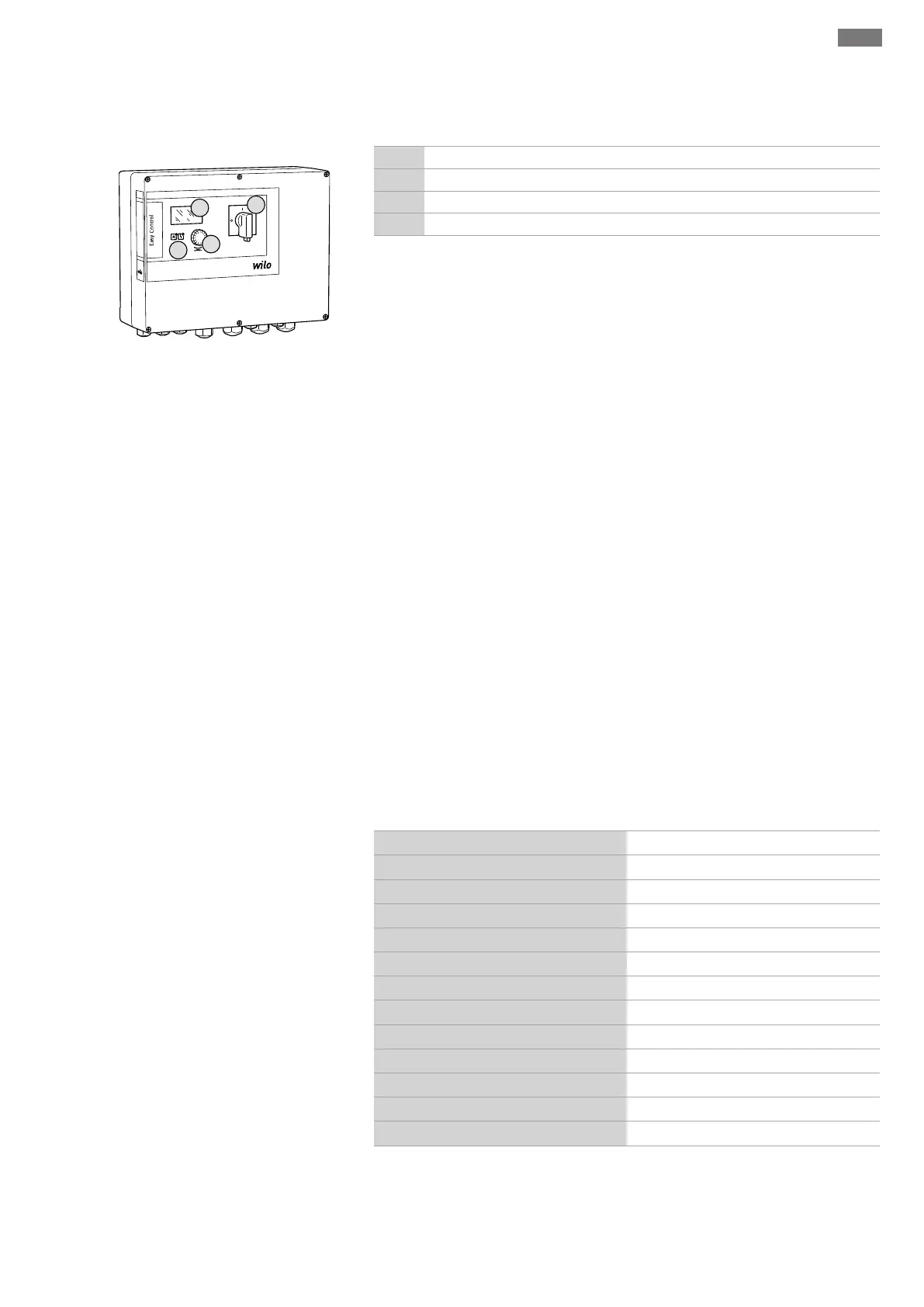

Fig.1: Façade du coffret de commande
1 Commutateur principal
2 Bouton de commande
3 Affichage LED
4 Écran LCD
La façade du coffret de commande comprend les composants principaux suivants:
Commutateur principal permettant de mettre en marche et d'arrêter le coffret de com-
mande (non disponible pour la version «EMS»)
Bouton de commande pour la sélection des menus et la saisie des paramètres
LED permettant d'afficher l'état de fonctionnement actuel
Écran LCD pour l'affichage des données d'exploitation actuelles et des différentes op-
tions de menu
4.2 Fonctionnement
En fonction du niveau de remplissage, chacune des pompes est démarrée ou arrêtée
automatiquement. La détection du niveau se fait sous forme de régulation deux points
pour chaque pompe. Lorsque le niveau de fonctionnement à sec ou de submersion est
atteint, un signal visuel se déclenche et un arrêt ou un démarrage forcé de toutes les
pompes a lieu. Les pannes sont enregistrées dans la mémoire des défauts.
Les données d'exploitation et états de fonctionnement actuels sont affichés sur l'écran
LCD et signalés par des LED. La commande et la saisie des paramètres de fonctionne-
ment s'effectuent au moyen d'un bouton rotatif.
4.3 Modes de fonctionnement
Le coffret de commande propose deux modes de fonctionnement:
Vidange (drain)
Remplissage (fill)
La sélection s'effectue via le menu.
Mode de fonctionnement «Vidange»
La fosse ou la cuve est vidée. Les pompes raccordées sont activées lorsque le niveau
augmente et désactivées lorsque le niveau baisse.
Mode de fonctionnement «Remplissage»
La cuve est remplie. Les pompes raccordées sont activées lorsque le niveau baisse et
désactivées lorsque le niveau augmente.
4.4 Caractéristiques techniques
Date de fabrication* (MFY)
voir plaque signalétique
Alimentation réseau
1~220/230V, 3~380/400V
Fréquence du réseau
50/60Hz
Courant absorbé max. par pompe
12A
Puissance nominale max. par pompe
4kW
Type de branchement de la pompe
Direct
Température ambiante/de service
-30 à +50°C
Température de stockage
-30 à +60°C
Humidité de l'air relative max.
90%, sans condensation
Classe de protection
IP54
Sécurité électrique
Degré de pollution II
Tension de commande
24VCC
Matériau du corps
Polycarbonate, résistant aux UV
*La date de fabrication est indiquée selon la norme ISO8601: JJJJWww
JJJJ = année
W = abréviation de semaine
ww = indication de la semaine calendaire
