Notice de montage et de mise en service Wilo-Control EC-L 149
13.1.4 Raccordement de la surveillance
thermique du moteur
x

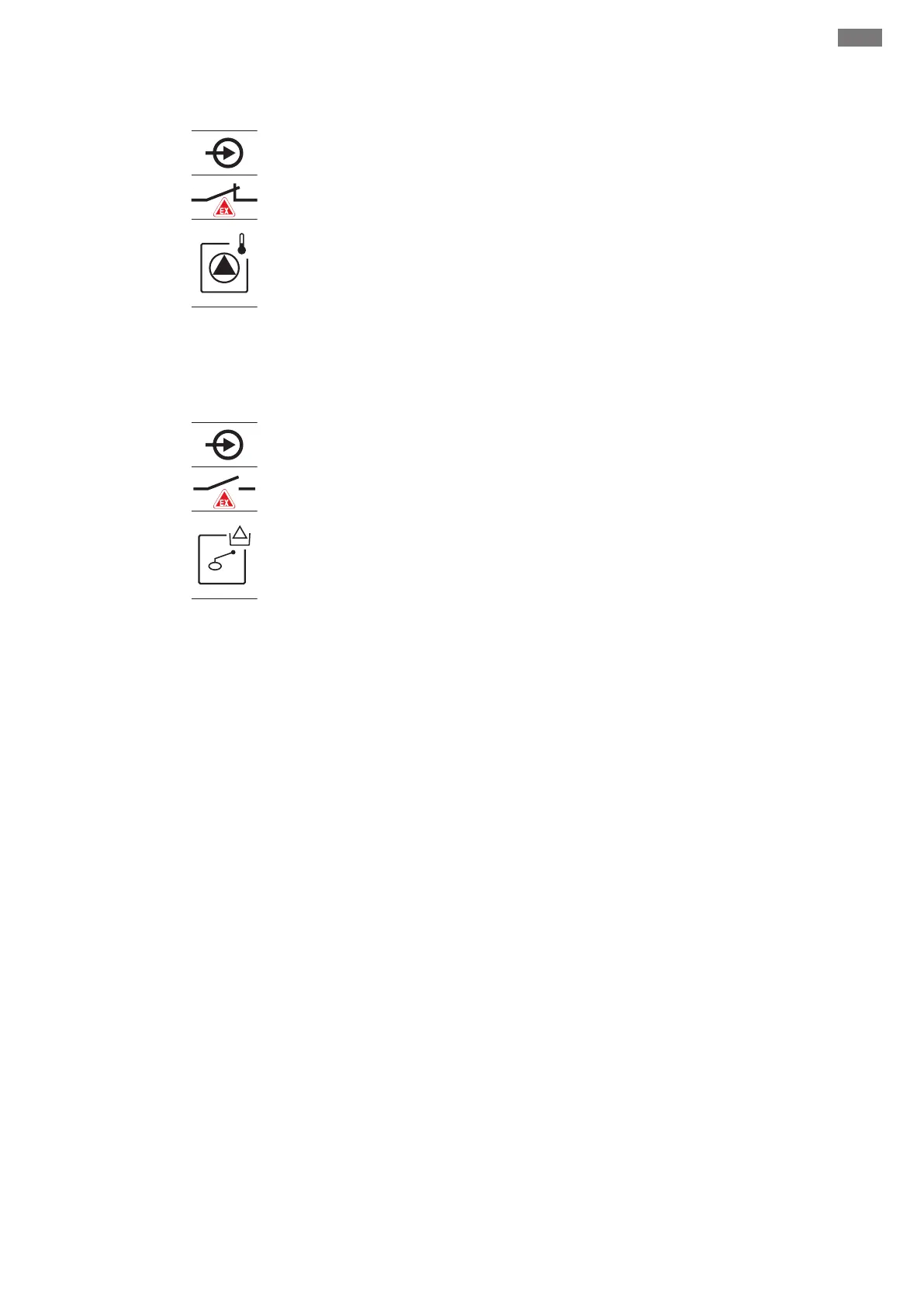

Fig.76: Figure des bornes dans l'aperçu du rac-
cordement
Raccorder une sonde bimétallique sur la réglette à bornes pour le mode Ex actif (voir
Aperçu des composants [}114], position 4b). Le numéro de borne de l'aperçu de rac-
cordement est indiqué dans le couvercle. Le «x» dans le symbole indique la pompe
correspondante.
13.1.5 Raccordement de la protection
contre le fonctionnement à sec
!
Fig.77: Figure des bornes dans l'aperçu du rac-
cordement
DANGER!Risque d'explosion dû à une version incorrecte! La surveillance du niveau
de fonctionnement à sec doit être effectuée au moyen d'un interrupteur à flotteur
séparé.
Raccorder un interrupteur à flotteur sur la réglette à bornes pour le mode Ex actif (voir
Aperçu des composants [}114], position 4b). Le numéro de borne de l'aperçu de rac-
cordement est indiqué dans le couvercle.
13.1.6 Configuration du coffret de com-
mande: activer le mode Ex
Fonctions adaptées
Le mode Ex adapte les fonctions suivantes:
▪Temporisations
Toutes les temporisations sont ignorées et les pompes immédiatement arrêtées.
▪Niveau de fonctionnement à sec (par capteur de niveau ou cloche à immersion)
Une remise en service des pompes est possible seulement si le niveau de remplissage
«Toutes pompes sur Arrêt» a été dépassé.
▪Alarme de protection contre le fonctionnement à sec (par interrupteur à flotteur)
Réinitialiser manuellement l'alarme (verrouillage contre le redémarrage)
▪Alarme de la surveillance thermique du moteur
Réinitialiser manuellement l'alarme (verrouillage contre le redémarrage)
Activer le mode Ex
1. Appuyer 3s sur le bouton de commande.
⇒ Le menu 1.00 s'affiche.
2. Tourner le bouton de commande jusqu'à ce que le menu 5 s'affiche.
3. Appuyer sur le bouton de commande.
⇒ Le menu 5.01 s'affiche.
4. Tourner le bouton de commande jusqu'à ce que le menu 5.64 s'affiche.
5. Appuyer sur le bouton de commande.
6. Modifier la valeur sur «on»: Tourner le bouton de commande.
7. Appuyer sur le bouton de commande.
▶ Mode Ex activé.
