de Anhang
50 WILO SE 2018-12
Klemme Funktion Klemme Funktion
27/28
Eingang: Schwimmerschalter „Alle Pumpen aus“ 57/58 Eingang: Thermische Wicklungsüberwachung Pumpe 1
(Ex-Modus)
29/30
Eingang: Schwimmerschalter „Pumpe 1 ein“ 59/60 Eingang: Thermische Wicklungsüberwachung Pumpe 2
(Ex-Modus)

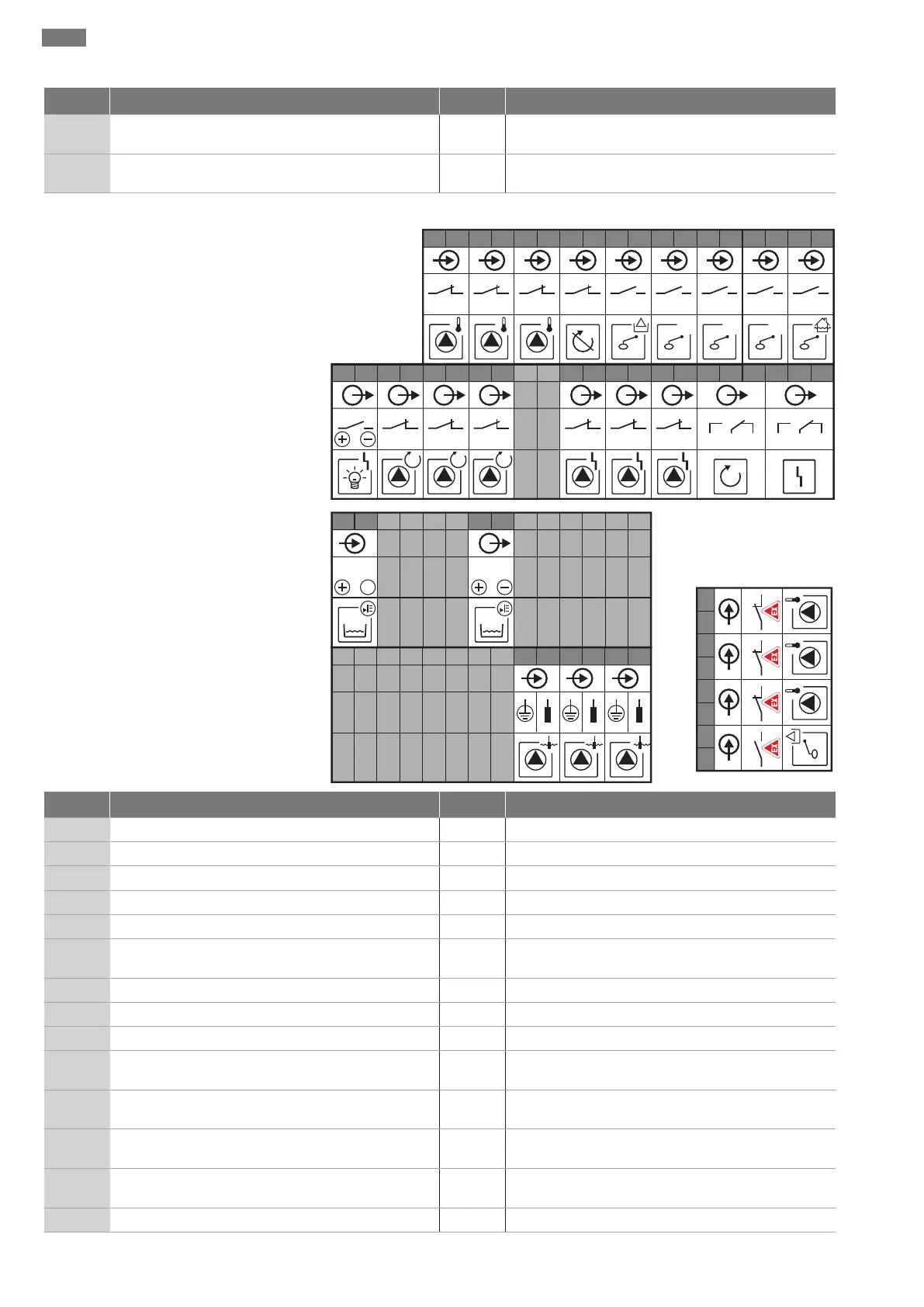

Klemmenplan EC-L3...
23 24 25 26 27 28 29
30
31 32 33 34 35 36 37 38 39 40
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
41 42 43 44 45 46 47 48 49 50 51 52 53 54
55 56 57 58 59 60 61 62 63 64 65 66 67 68
75 76 77 78 79 80 81 82
4-20 mA
In
1 2
1
1
off
!
1
+
2
on
2
on
1
2 3
3
1 2 3
!
2 3
0-10 V
1 2 3
24 V
Klemme Funktion Klemme Funktion
1/2
Ausgang: Leistungsausgang 33/34 Eingang: Schwimmerschalter „Alle Pumpen aus“
3/4
Ausgang: Einzelbetriebsmeldung Pumpe 1 35/36 Eingang: Schwimmerschalter „Pumpe 1 ein“
5/6
Ausgang: Einzelbetriebsmeldung Pumpe 2 37/38 Eingang: Schwimmerschalter „Pumpe 2 ein“
7/8
Ausgang: Einzelbetriebsmeldung Pumpe 3 39/40 Eingang: Schwimmerschalter „Hochwasser“
11/12
Ausgang: Einzelstörmeldung Pumpe 1 41/42 Eingang: Niveausensor 4-20 mA
13/14
Ausgang: Einzelstörmeldung Pumpe 2 47/48 Ausgang: Analoger Ausgang zur Anzeige des Niveauist-
werts
15/16
Ausgang: Einzelstörmeldung Pumpe 3 63/64 Eingang: Leckageüberwachung Pumpe 1
17/18/19
Ausgang: Sammelbetriebsmeldung 65/66 Eingang: Leckageüberwachung Pumpe 2
20/21/22
Ausgang: Sammelstörmeldung 67/68 Eingang: Leckageüberwachung Pumpe 3
23/24
Eingang: Thermische Wicklungsüberwachung Pumpe 1 75/76 Eingang: Schwimmerschalter „Trockenlaufschutz“ (Ex-
Modus)
25/26
Eingang: Thermische Wicklungsüberwachung Pumpe 2 77/78 Eingang: Thermische Wicklungsüberwachung Pumpe 1
(Ex-Modus)
27/28
Eingang: Thermische Wicklungsüberwachung Pumpe 3 79/80 Eingang: Thermische Wicklungsüberwachung Pumpe 2
(Ex-Modus)
29/30
Eingang: Extern OFF 81/82 Eingang: Thermische Wicklungsüberwachung Pumpe 3
(Ex-Modus)
31/32
Eingang: Schwimmerschalter „Trockenlaufschutz“
