Yamaha DSP-AX761 User Manual

53
RX-V661/HTR-6060/DSP-AX761
RX-V661/HTR-6060/
DSP-AX761
R1252
R1303
R1114
R1154
R1112
R1153
R1110
R1152
R1108
R1151
R1106
R1150
R1104
R1149

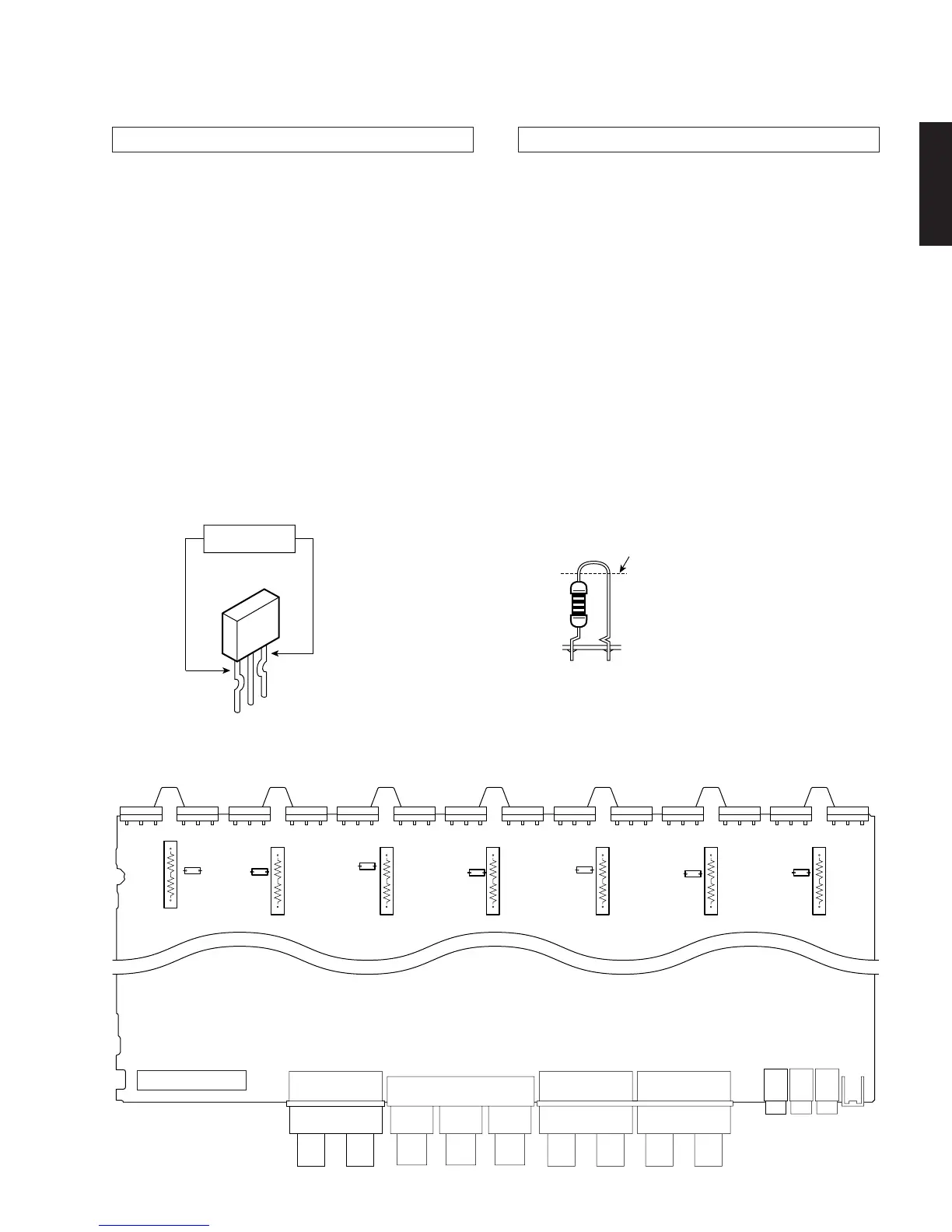

MAIN (1) P.C.B.
■ AMP ADJUSTMENT/アンプ部調整
Front
Rear
R1252 (SURROUND BACK Rch)
R1112(SURROUND Rch)
R1114 (FRONT Rch)
R1110 (CENTER)
R1106 (FRONT Lch)
R1108 (SURROUND Lch)
R1104 (SURROUND BACK Lch)
R1303 (SURROUND BACK Rch)
R1153 (SURROUND Rch)
R1154 (FRONT Rch)
R1152 (CENTER)
R1150 (FRONT Lch)
R1151 (SURROUND Lch)
R1149 (SURROUND BACK Lch)
Open (cut off)
カット
0.1mV - 10.0mV
(DC)
• Right after power is turned on, confirm that the voltage
across the terminals of R1303 (SURROUNDBACK
Rch), R1153 (SURROUNDRch), R1154 (FRONT Rch),
R1152 (CENTER), R1150 (FRONT Lch), R1151 (SUR-
ROUND Lch), R1149 (SURROUND BACK Lch) are be-
tween 0.1mV and 10.0mV.
• If it exceeds 10.0mV, open (cut off) R1252 (SURROUND
BACKRch), R1112 (SURROUNDRch), R1114 (FRONT
Rch), R1110 (CENTER), R1106 (FRONT Lch), R1108
(SURROUND Lch), R1104 (SURROUND BACK Lch)
and reconfirm the voltage.
Attention
If the measured voltage exceeds 10.0mV after an am-
plifier repair, first check for a defective component be-
fore cutting the bias resistor.
• Confirm that the voltage is 0.2 mV to 15.0 mV after 60
minutes.
Confirmation of Idling Current of Amp Unit アンプユニットのアイドリング電流の確認
● 電源投入直後、R1303（SURROUNDBACK Rch）、
R1153（SURROUNDRch）、R1154（FRONT Rch）、
R1152（CENTER）、R1150（FRONT Lch）、R1151
（SURROUND Lch）、R1149（SURROUND BACK Lch）
の端子間電圧を測定し、0.1mVから10.0mVの間である
ことを確認してください。
● 電圧が10.0mVを超えている場合は、R1252（SURROUND
BACK Rch）、R1112（SURROUND Rch）、R1114
（FRONT Rch）、R1110（CENTER）、R1106（FRONT
Lch）、R1108（SURROUND Lch）、R1104（SURROUND
BACK Lch）をカットし、電圧を再確認してください。
注意
パワーアンプ修理後に10.0mVを超えている場合は、抵
抗をカットする前に故障箇所を調べてください。
● 60分後、電圧が0.2mV〜15.0mVであることを確認して
ください。
