RX-V861/HTR-6080/DSP-AX861SE/DSP-AX861
18

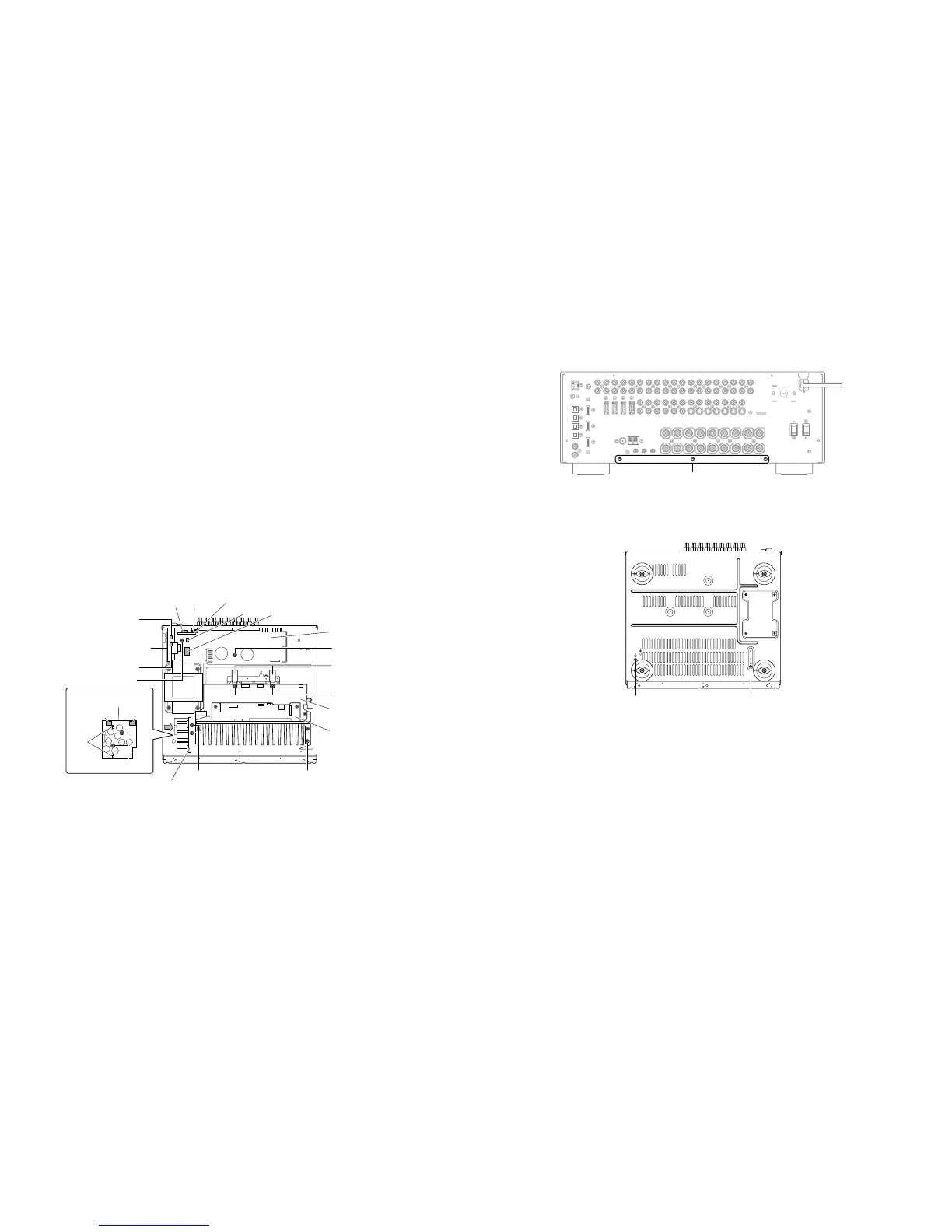

Fig. 8
Fig. 10
8. Removal of Amp Unit
a. Remove screw (F) and screw (G). (Fig. 6)
b. Remove 3 screws (H). (Fig. 9)
c. Remove CB100, CB101, CB258, CB263, CB254 (R, L
models) and CB255 (R, L models). (Fig. 8)
d. Remove the MAIN (2), FUNCTION (4) and (5) (R, L models)
P.C.B.s together with rear panel. (Fig. 8)
e. Remove 2 screws (I). (Fig. 8)
f. Remove CB251 and CB252. (Fig. 8)
g. Remove 2 hooks and then remove FUNCTION (3) P.C.B..
(Fig. 8)
h. Remove 2 screws (J) and then remove 2 support PCB-
VI. (Fig. 8)
i. Remove 2 screws (K). (Fig. 10)
* Screws (K) are identified with arrow marks ( => ).
j. Remove 3 screws (L). (Fig. 8)
k. Remove the MAIN (1) and FUNCTION (2) P.C.B.s together
with heat sink. (Fig. 8)
8. アンプユニットの外し方
a.
F
のネジ1本、
G
のネジ1本を外します。（Fig.6）
b.
H
のネジ3本を外します。（Fig.9）
c. CB100、CB101、CB258、CB263を外します。（Fig.8）
d. MAIN（2）、FUNCTION（4）P.C.B.をリアパネルと一緒
に取り外します。（Fig.8）
e.
I
のネジ2本を外します。（Fig.8）
f. CB251、CB252を外します。（Fig.8）
g. フック2ヶ所を外し、FUNCTION（3）P.C.B.を取り外し
ます。（Fig.8）
h.
J
のネジ2本を外し、サポートPCB−VIを2個取り外し
ます。（Fig.8）
i.
K
のネジ2本を外します。（Fig.10）
※ 取り外す
K
のネジには矢印（＝＞）が印刷されていま
す。
j.
L
のネジ3本を外します。（Fig.8）
k. MAIN（1）、FUNCTION（2）P.C.B.をヒートシンクと一
緒に取り外します。（Fig.8）
Fig. 9
H
CB252CB251
MAIN (2) P.C.B.
MAIN (1) P.C.B.
FUNCTION (3) P.C.B.
View B
B
FUNCTION (3) P.C.B.
FUNCTION (2) P.C.B.
CB254CB255
FUNCTION (4) P.C.B.
FUNCTION (5) P.C.B.
(R, L models)
Hook
フック
Support PCB-VI
サポートPCB-VI
CB263
CB258
CB100
CB101
I
J
F
G
LL
KK
