152 | EPS 100 | Popis výrobkucs
3.5 Popis činnosti
Na patce, ve kterém se nachází čerpadlo se sacím a tla-
kovým ventilem, je upevněno těleso ventilu s uzavíracím
ventilem a komora pro vyrovnání objemu. Nad vzpěrou
na patce je umístěna průhledná nádrž na zkušební olej
solejovým filtrem, který je namontován na vnitřní straně.
Na tělese ventilu je namontován tlakový manometr. Otvor
vyvrtaný v držáku páky čerpadla je potřebný při kontrole
a justování přístroje pro zavěšení zatěžovacích závaží. Při
stisknutí páky čerpadla se nasává zkušební olej a ten je
pod vysokým tlakem odstřikován přes zkoušenou sou-
částku.

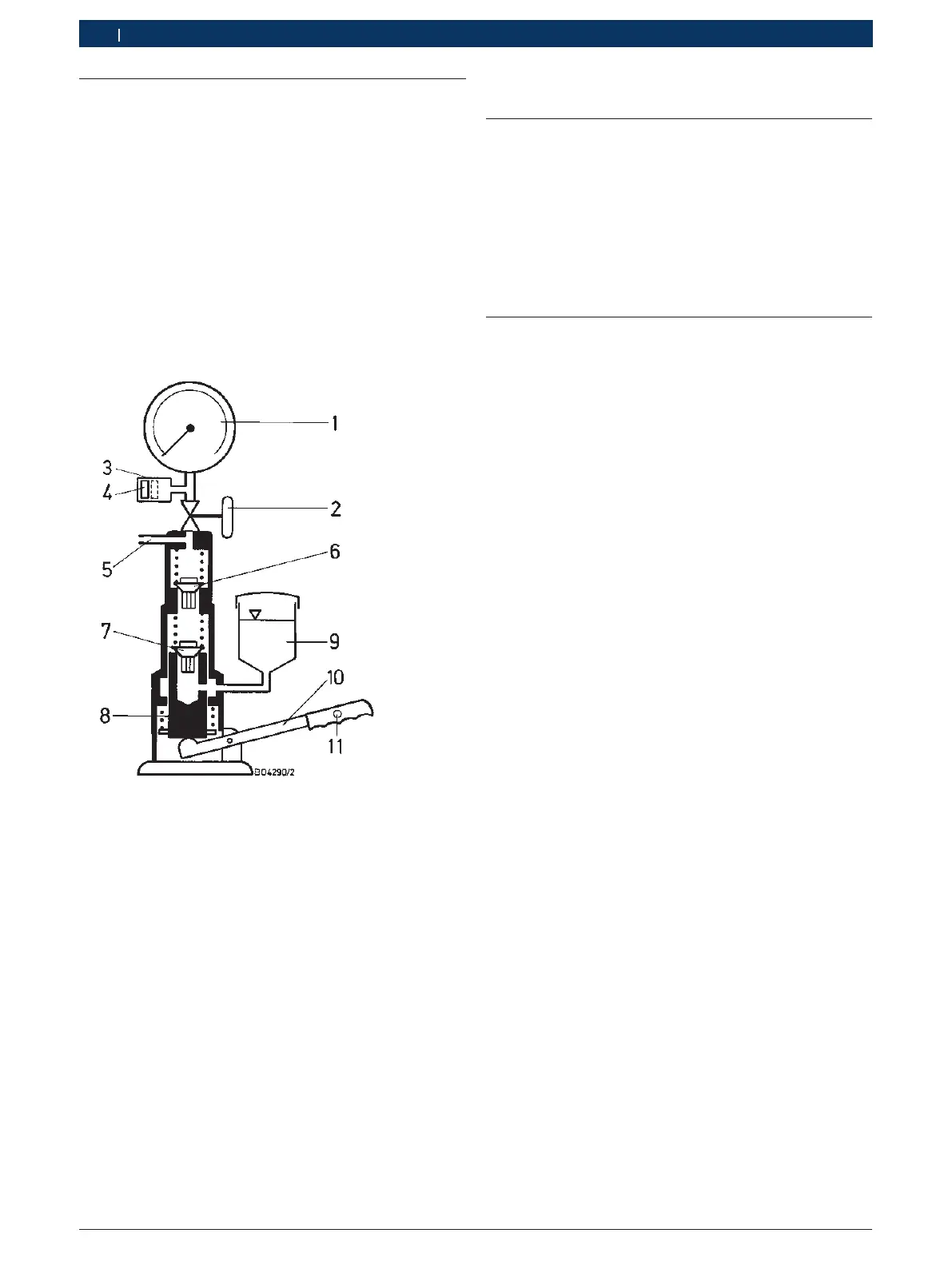

Obr. 2: Funkční schéma
1 Manometr
2 Uzavírací ventil
3 Komora pro vyrovnání objemu
4 Mezikusy pro korekci objemu
5 Výstup tlaku (směrem ke zkoušené součástce)
6 Tlakový ventil
7 Sací ventil
8 Píst čerpadla
9 Nádrž na zkušební olej
10 Páka čerpadla
11 Měřicí bod S
4. Příprava ke kontrole
4.1 Předpoklady
Předpoklady, které musí být dodrženy při zkoušení
a seřizování kombinací držáku trysky, lze najít ve
zkušebním návodu pro kombinace držáku trysky v
ESI[tronic]. Tyto zkušební návody nejsou součástí
dodávky.
! Pracoviště chraňte před znečištěním a pilinami.
Přikontrole dbejte na čistotu.
4.2 Čištění trysek
¶ Nové trysky vyčistěte ve zkušebním oleji podle
ISO4113.
¶ Použité trysky a součástky rozloženého držáku trysek
vyčistěte v přístroji pro čištění ultrazvukem.
i Při čištění trysek z tělesa trysky zcela vytáhněte jehlu
trysky a oba díly vyčistěte odděleně. Přitom čistěte
těleso trysky pokud možno svisle tak, aby vstřikovací
otvory směřovaly směrem dolů.
! Jehly trysky a tělesa trysky jsou v párech a musí se
používat společně.
Postup při čištění ultrazvukem:
1. Čisticí kapalinu zřeďte vodou v poměru 1:20.
2. Čisticí koupel ohřejte na cca 45 °C.
3. Čištěné části opatrně vložte do čisticí kapaliny, části
musí být kapalinou zcela pokryty.
4. Doba čištění závisí na stupni znečištění, avšak
nejméně 10 minut.
5. Bezprostředně po čištění části omyjte v přístroji na
odstraňování nečistoty za studena.
6. Části osušte stlačeným vzduchem
7. Části ponořte do zkušebního oleje.
i Po vyčištění v přístroji pro čištění ultrazvukem
můžete u čepových a otvorových trysek velikosti
S a T, které jsou znečištěné a mírně zanesené spali-
nami, čistit pomocí odpovídající čisticí jehly nástroje
na čištění trysek KDEP 2900 (0986611140). Poté
ponořte jehlu trysky do čistého zkušebního oleje a
vložte do tělesa trysky.
