Funzione SOLO CHIUDE da dispositivo di comando
(contatto NO).
Attenzione: in modalità AZIONE MANTENUTA è
obbligatorio collegare il dispositivo di comando su 2-4.
Posizionare il jumper come in fi gura.
Dispositivi di comando
Pulsante di STOP (contatto NC). Permette l’arresto dell’asta con l’esclusione della chiusura
automatica. Per riprendere il movimento premere il pulsante di comando o altro dispositivo di
comando.
Se non utilizzato, posizionare il DIP 9 in ON.
Attenzione: in modalità AZIONE MANTENUTA è obbligatorio collegare il dispositivo di comando
su 2-3
Funzione SOLO APRE o APRE-CHIUDE-INVERSIONE
(passo-passo) da dispositivo di comando (contatto NO),
vedi DIP 2.
Posizionare il jumper come in fi gura.
Dispositivi di sicurezza
Fotocellule
DIR
Fotocellule
DELTA-S
Fotocellule
DELTA

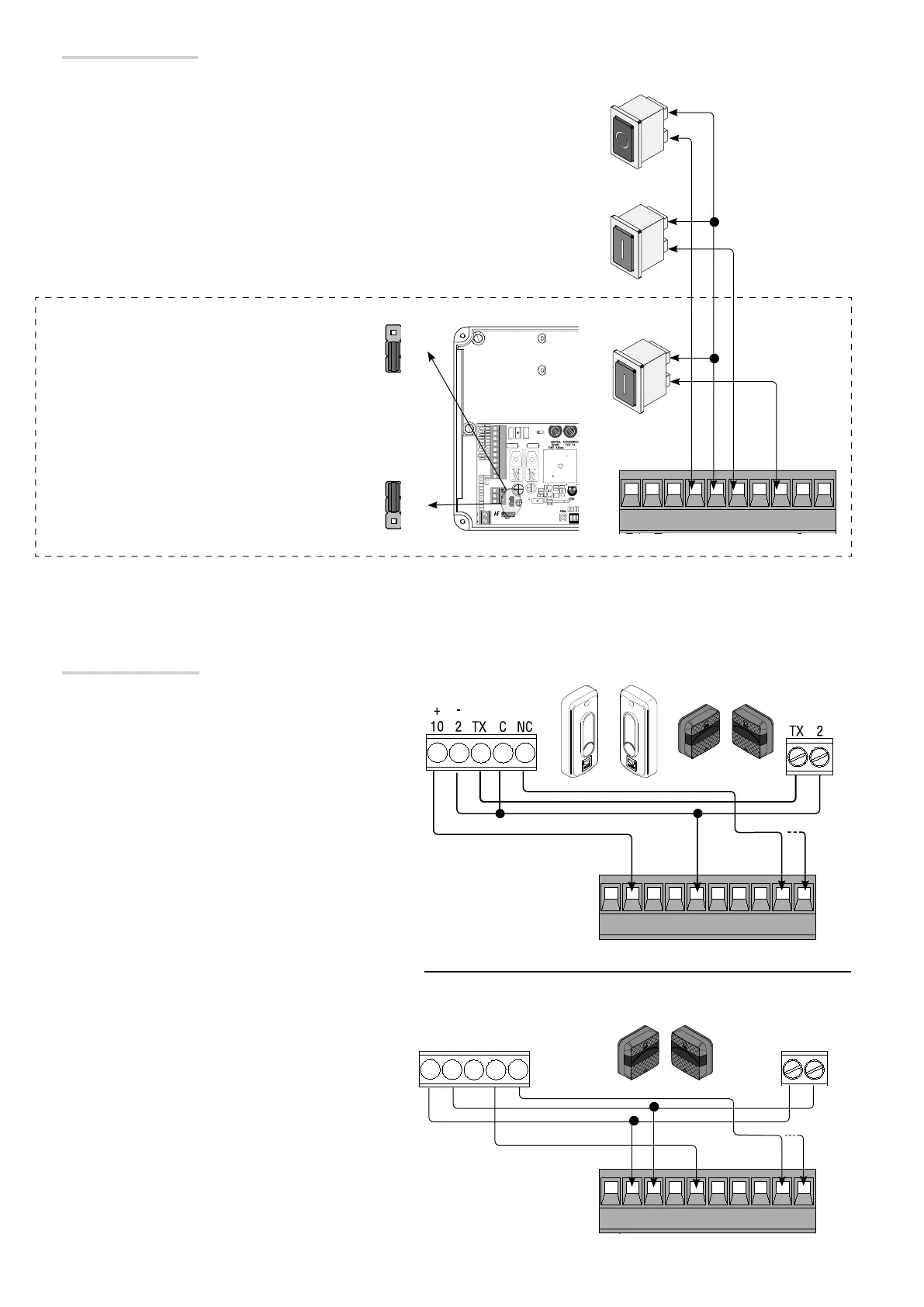

Configurare il contatto C1 e/o C5 (NC), ingresso per
dispositivi di sicurezza tipo fotocellule.
C1 riapertura durante la chiusura. In fase di chiusura
dell’asta, l’apertura del contatto provoca l’inversione del
movimento fino alla completa apertura;
Se non utilizzato, cortocircuitare il contatto 2-C1.
C5 chiusura immediata. Chiusura dell’asta dopo il
passaggio di un veicolo nel raggio di azione dei dispositivi
di sicurezza.
Se non utilizzato, posizionare il DIP 8 in ON.
