C
A
M
E
CAM
E
11
14
13
3
4
2
8
6
5
7
1
10
9
12
Page 5 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

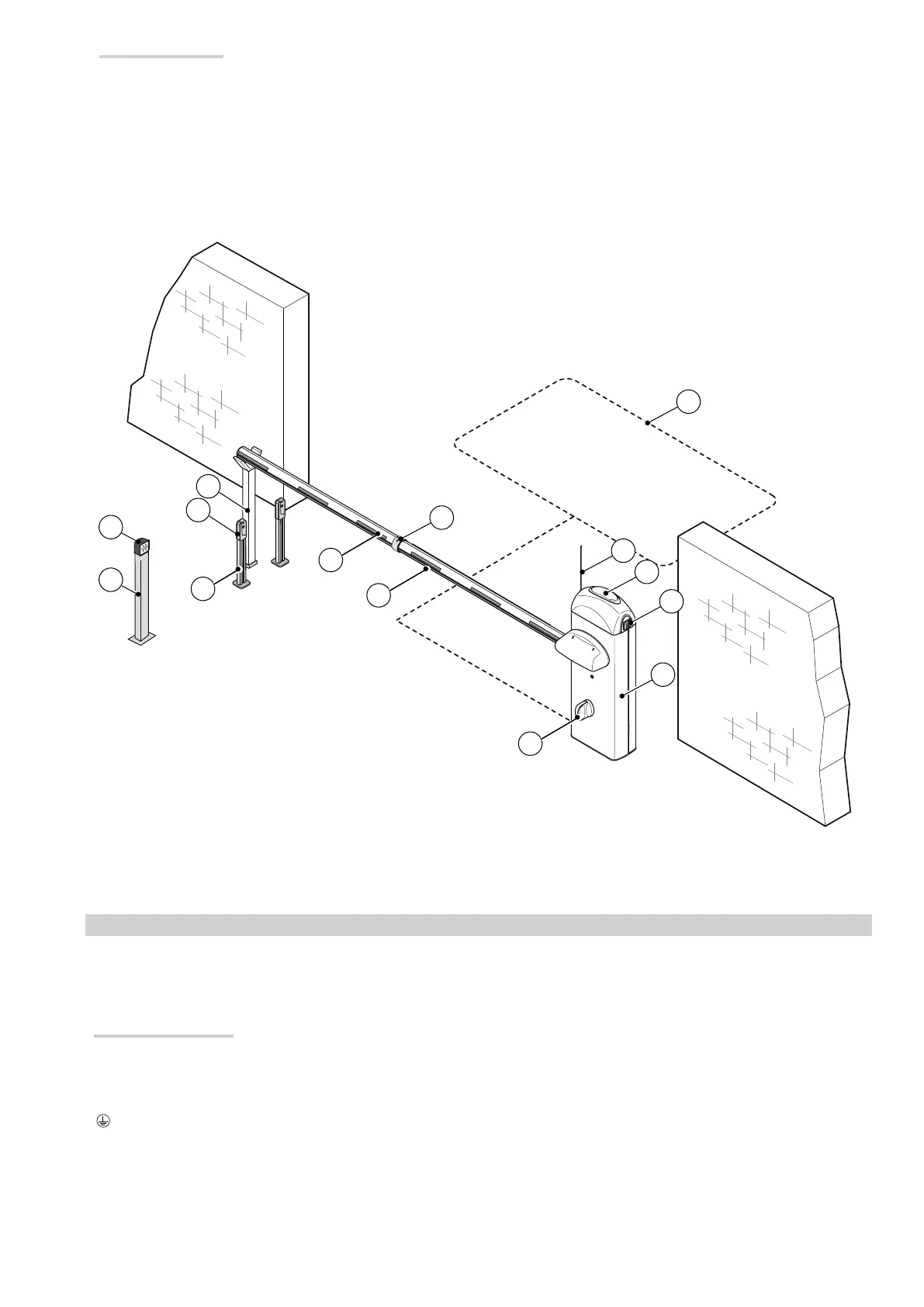

Installation standard
1. Barrière avec lisse
2. Bandes réfléchissantes
3. Joint pour lisse
4. Câble lumineux
5. Feu clignotant
6. Antenne
7. Sélecteur à clé
8. Support pour photocellule
9. Photocellule
10. Colonne pour photocellule
11. Support fixe
12. Détecteur de masses métalliques
13. Borne pour dispositifs de commande
14. Dispositif de commande (sélecteur à clavier, capteur
transpondeur)
INSTRUCTIONS GÉNÉRALES POUR L'INSTALLATION
⚠
L’installation doit être effectuée par du personnel qualifié et dans le plein respect des normes en vigueur.
Important ! L'utilisation de dispositifs de commande, de sécurité et d'accessoires CAME garantit la simplicité du montage et de l'entretien de
l'installation.
Contrôles préliminaires
⚠
Avant de procéder à l'installation, il faut :
• contrôler que le point de fixation de la plaque est bien solide ;
• prévoir sur le réseau d'alimentation, conformément aux règles d'installation, un dispositif de déconnexion omnipolaire spécifique pour le
sectionnement total en cas de surtension catégorie III (à savoir avec un espace de plus de 3 mm entre les contacts) ;
•
s'assurer que les éventuelles connexions à l'intérieur du boîtier (réalisées pour la continuité du circuit de protection) sont bien dotées d'une
isolation supplémentaire par rapport aux autres parties conductrices internes;
• Prévoir des tuyaux et des conduites pour le passage des câbles électriques afin de les protéger contre la détérioration mécanique..
