Стр. 5 - РуководствоFA01036-RU - вер. 1 - 01/2018 - © CAME S.p.A. - Содержание данного руководства может быть изменено в любое время без предварительного уведомления.

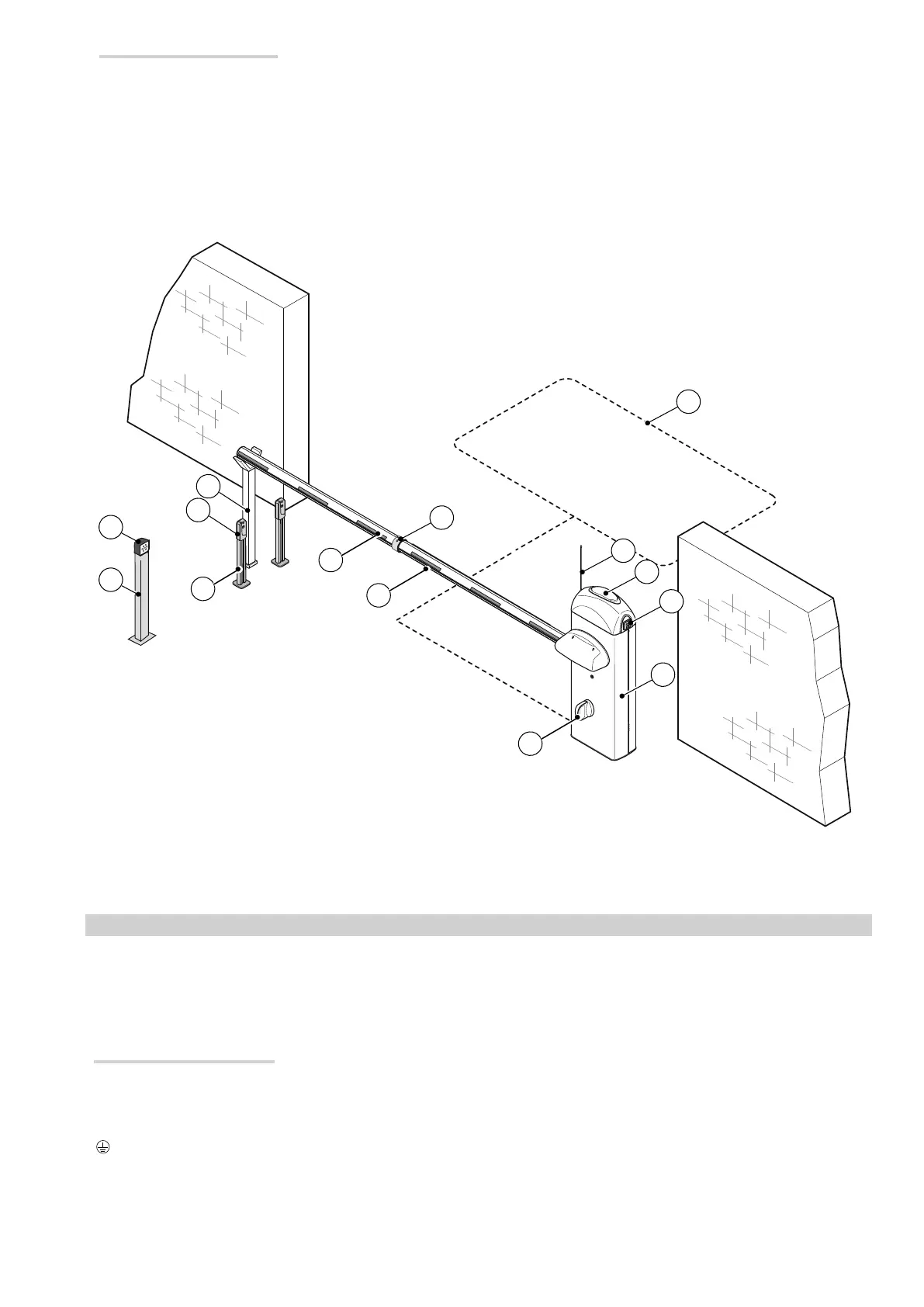

Вариант типовой установки
1. Тумба со стрелой
2. Светоотражающие наклейки
3. Шарнир для складывания стрелы
4. Дюралайт
5. Сигнальная лампа
6. Антенна
7. Ключ-выключатель
8. Кронштейн для фотоэлементов
9. Фотоэлемент
10. Стойка под фотоэлемент
11. Фиксированная опора
12. Металлодетектор
13. Стойка под устройство управления
14. Устройство управления (кодонаборная панель, ключ-
выключатель, проксимити-считыватель)
ОБЩИЕ ИНСТРУКЦИИ ПО МОНТАЖУ
⚠
Монтаж должен производиться квалифицированным персоналом в полном соответствии с требованиями действующих норм
безопасности.
Важно! Использование оригинальных устройств управления, безопасности и аксессуаров компании CAME гарантирует исправную
работу системы, упрощают ее эксплуатацию и техническое обслуживание.
Предварительные проверки
⚠
Перед тем как приступить к монтажным работам, выполните следующее:
• Проверьте, чтобы монтажная поверхность основания была прочной и устойчивой.
• Для подключения к сети электропитания необходимо предусмотреть автоматический выключатель с расстоянием между
контактами не менее 3 мм.
•
Убедитесь в том, чтобы между внутренними соединениями кабеля и другими токопроводящими частями была предусмотрена
дополнительная изоляция.
• Приготовьте лотки и каналы для проводки кабеля, гарантирующие надежную защиту от механических повреждений.
