ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
ON
OFF
/.
ON
2
1 345678910
N
M
PT F FC
FA
N
L
L27
L1T
E
+10
-11
1
2
3
5
7
C1
C5
GNDTXRX
3%.3
!#4
Page 17 - Manuel FA01036-FR - vers. 1 - 01/2018 - © Came S.p.A. - Le contenu de ce manuel est susceptible de subir des modifications à tout moment et sans aucun préavis.

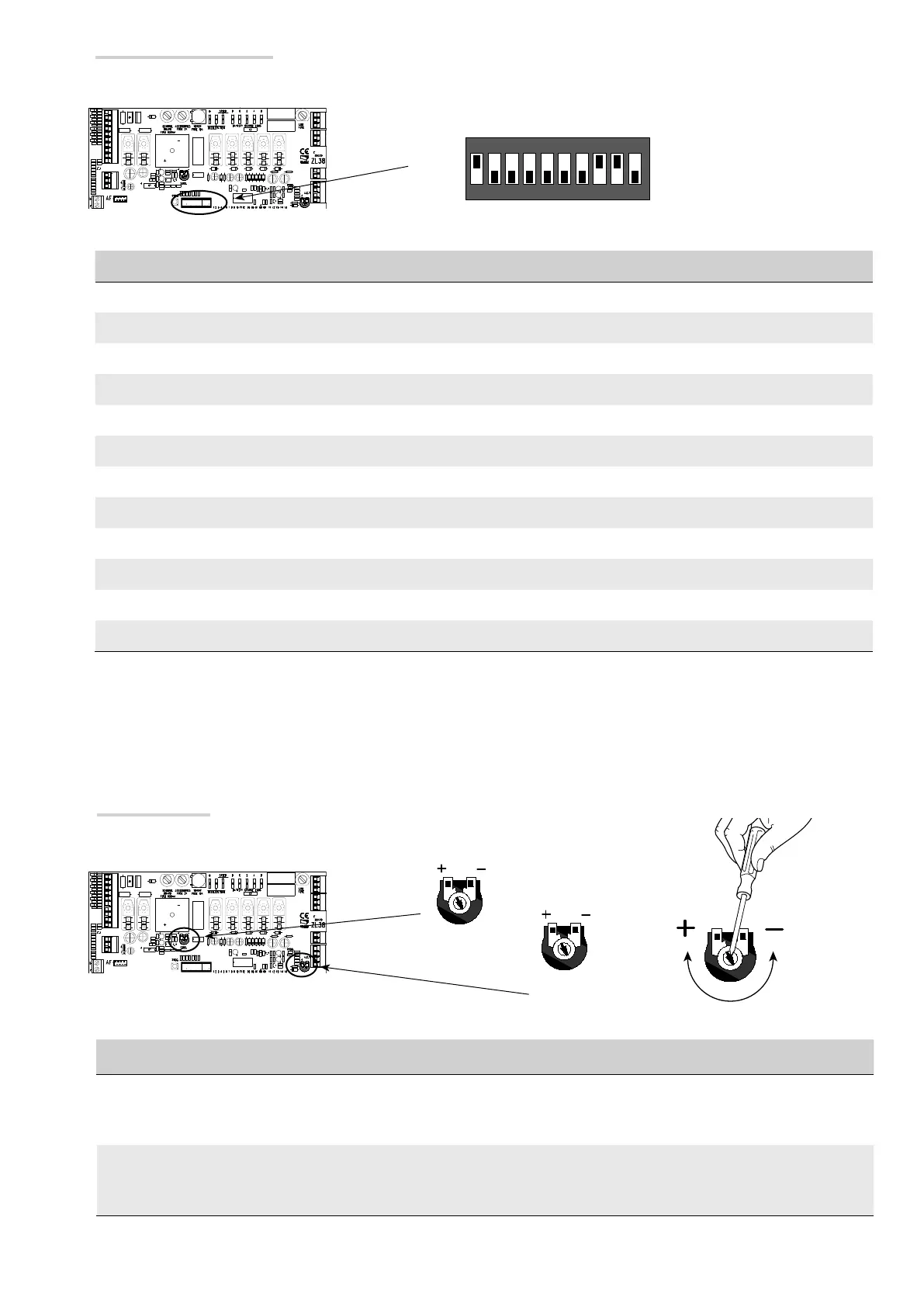

Réglage par défaut
Programmation des fonctions
DIP Description des fonctions
1 ON FERMETURE AUTOMATIQUE (1 OFF - désactivée)
2 ON OUVERTURE UNIQUEMENT depuis le bouton sur 2-7 et/ou depuis l'émetteur (avec carte AF activée)
2 OFF OUVERTURE-FERMETURE-INVERSION depuis le bouton sur 2-7 et/ou depuis l'émetteur (avec carte AF activée)
3 ON Sortie en 24 V sur 10-E durant les phases de mouvement et dans la position de fermeture de la lisse
3 OFF Sortie en 24 V sur 10-E durant les phases de mouvement de la lisse
4 ON ACTION MAINTENUE (4 OFF - désactivée)
5 ON
PRÉCLIGNOTEMENT en phase d'ouverture et en phase de fermeture (durée du préclignotement : 5 secondes) (5 OFF - désactivée)
6 ON DÉTECTION OBSTACLE avec moteur arrêté (6 OFF - désactivée)
7 ON ESCLAVE moteur piloté (7 OFF - désactivée)
8 OFF FERMETURE IMMÉDIATE de la lisse (8 ON - désactivée)
9 OFF ARRÊT TOTAL (9 ON - désactivée)
10 ON ACTION DE FREINAGE de la lisse en phase de fermeture (10 OFF - désactivée)
Trim-
mers
Description des fonctions
SENS
Sensibilité
Permet de régler la sensibilité de détection des obstacles durant le mouvement du portail.
Sensibilité minimale (-) ou maximale (+).
TFA
Temps de fermeture automatique
Permet de régler le délai d'attente de la barrière en position d'ouverture. Après écoulement de ce délai, une manœuvre de
fermeture est automatiquement effectuée.
Le délai d'attente peut être réglé entre 1 et 120 s.
Réglages trimmers
