28

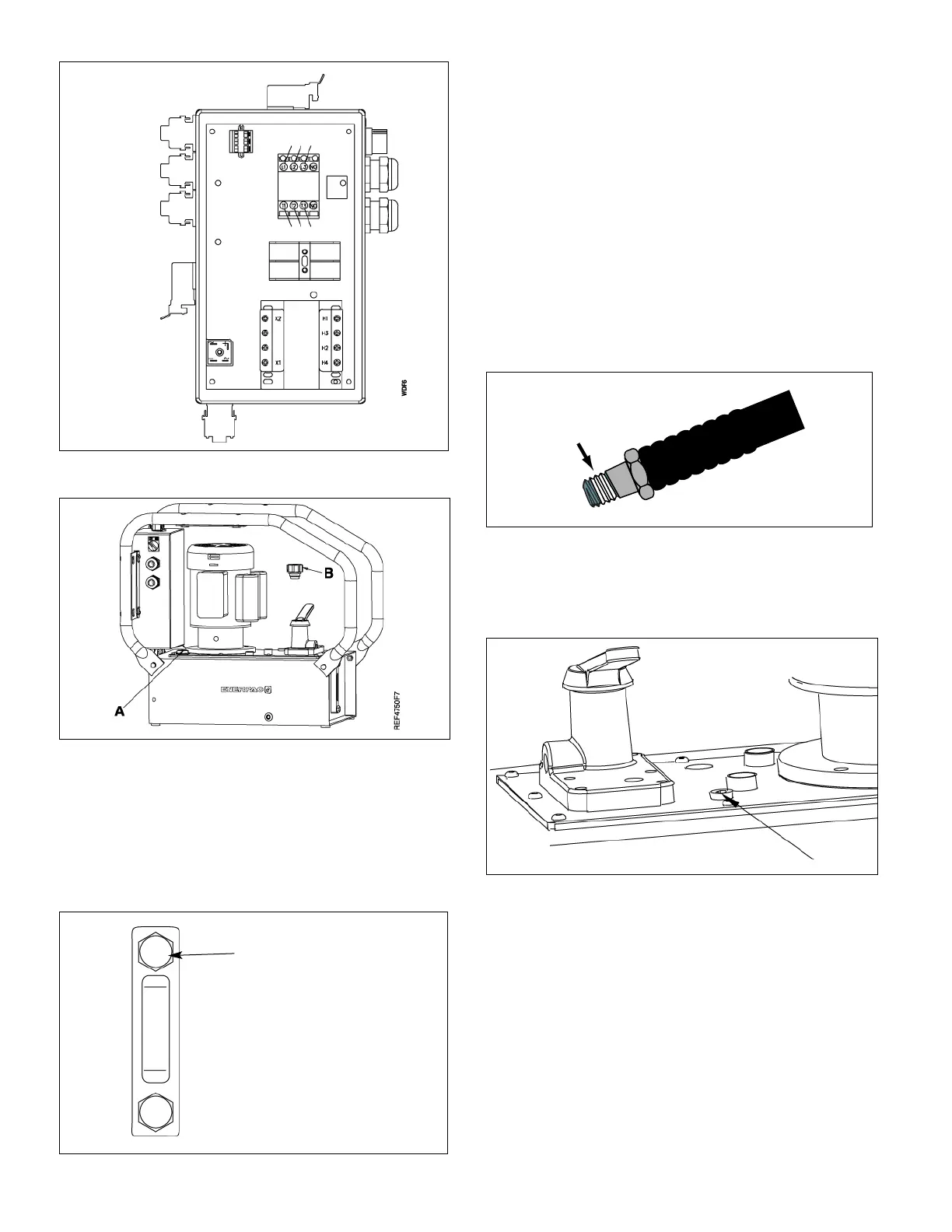

Figura 4, Diagrama de Cableado
Figura 5
4.6 Nivel de Aceite
Compruebe el nivel de aceite de la bomba antes del encendido,
y añada aceite, si es necesario, retirando la válvula de
respiración.El deposito se encuentra lleno cuado el nivel de
aceite alcanza la marca de arriba del tornillo del indicador de
cristal. (Fig 6)
Figura 6
IMPORTANTE: Añada aceite sólo cuando los componentes
del sistema estén retraídos o el sistema contendrá más aceite
del que puede mantener el depósito de la bomba.
4.7 Conexiones Hidráulicas
Rosque la(s) manguera(s) en el(los) puerto(s) de salida de la
válvula Aplique 1
1
/
2
tiras de cinta de Teflón u otro obturador
adecuado a la junta de la manguera hidráulica, dejando la primera
rosca completa libre de cinta u obturador tal y como se muestra en
la Figura 7.
Para la válvula de 2 vías conectar al orificio frontal
Para válvula de 3 vías conectar al orificio “A”.
Para válvula de 4 vías conectar a orificio “A”, retirar a orificio “B”.
Para válvulas basculantes y de fijación basculante conectar al
orificio “A”.
Figura 7
Si se utiliza una válvula remota, conecte la línea del depósito al
puerto de retorno al depósito en la parte alta del receptáculo
(véase la Figura 8).
Figura 8
5.0 FUNCIONAMIENTO
1. Compruebe el nivel de aceite de la bomba y añada aceite si es
necesario.
2. Asegúrese que el tapón de envío ha sido retirado y se ha
instalada la válvula de respiración.
3. La válvula de control debe estar en posición neutral o retraída.
4. El interruptor de encendido-apagado está situado en la caja
eléctrica en la mayor parte de los modelos. En los modelos
GPEM, el interruptor puede estar situado en el motor.
Colgantes
Nivel de Aceite/Interruptor de
temperatura
Válvula Solenoide A
Válvula Solenoide B
Conmutador a
Presión
Termopermutador
Conectores de Motor
Secundario
Primario
Motor
Arrancado
Encendido/
Apagado
Potencia
Motor
Conectadores de
Alimentación Entrantes
Use L1 y L2
para monofase
L2 en la neutral.
Use T1 y T2 para
trifase.
T2 en la neutral.
El depósito está lleno
cuando el nivel de aceite
está aquí.
