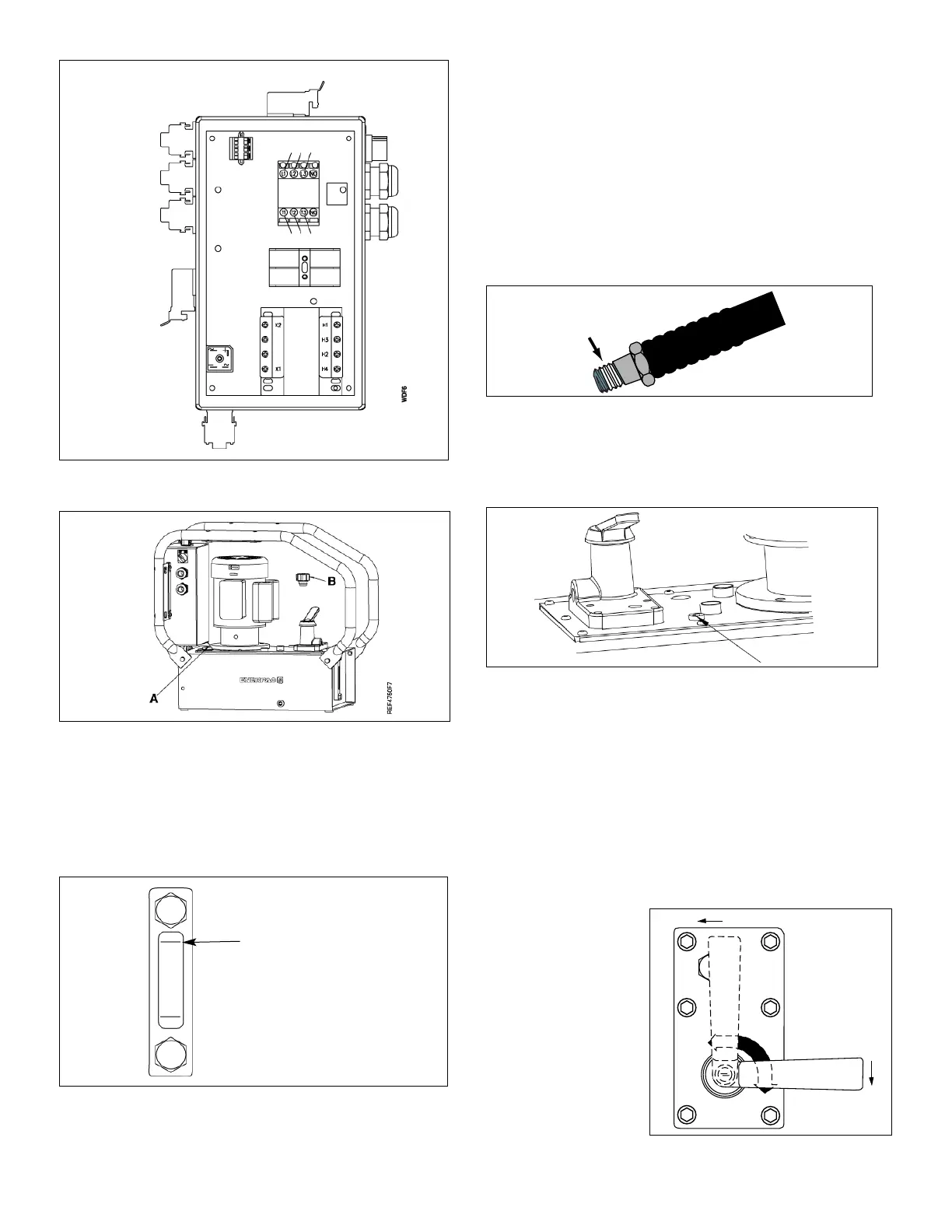

Figuur 4, Bedradingsschema
Figuur 5
4.6 Vloeistofniveau
Controleer het oliepeil van de pomp voordat u de pomp start en
vul indien nodig olie toe. Verwijder hiervoor eerst de
ontluchtingsdop. Verwijder hiervoor eerst de ontluchtingsdop. Het
oliereservoir is vol zodra het olieniveau de bovenste streep van
het oliepeilglas heeft bereikt. (Fig. 6).
Figuur 6
BELANGRIJK: Alleen olie bijvullen wanneer de onderdelen van
het systeem volledig zijn ingetrokken, anders zal het systeem
meer olie bevatten dan het pompreservoir kan bevatten.
4.7 Hydraulische aansluitingen
Schroef de slang(en) in de hiervoor bestemde poorten van de
klep. Breng 1
1
⁄2 slagen Teflon of ander geschikt
afdichtingsmateriaal aan op de aansluiting van de hydraulische
slang. Houd de eerste volledige schroefdraadwikkeling vrij van
Teflon of afdichtingsmateriaal zie Figuur 7.
Voor 2-weg ventiel aansluiten aan de voorzijde.
Voor 3-weg ventiel aansluiten aan poort A.
Voor 4-weg ventiel aansluiten: uitloop aan poort A, terugloop
(retour) aan poort B.
Voor ontlast- en ontlast-vasthoudventielen aansluiten aan poort A.
Figuur 7
Indien een op afstand bedienbare klep wordt gebruikt, sluit de
leiding van het pompreservoir dan aan op de retouraansluiting
aan de bovenzijde van het pompreservoir (zie Figuur 8).
Figuur 8
5.0 BEDIENING
1. Controleer het oliepeil van de pomp en vul indien nodig olie bij.
2. Zorg dat de transportplug is verwijderd en de ontluchtingsdop
is geïnstalleerd.
3. De regelklep dient in de neutraalstand te staan of te zijn
ingetrokken.
4. De AAN-UIT schakelaar bevindt zich bij de meeste modellen
op de elektrische behuizing. Bij GPEM modellen kan de
schakelaar zich op de motor bevinden.
5.1 Klepbediening
VM-2 (Zie Fig. 9)
1. Verplaatsen
2. Intrekken
Bedieningseenheid
Oliepeil/temperatuurschakelaar
Elektromagnetische
klep A
Elektromagnetische
klep B
Drukschakelaar
Warmtewisselaar
Motorkabels
Secundair
Primair
Start-
motor
Stroomtoe
voer
Aan/Uit
Stroom
Motor
Inkomende
elektriciteitskabels
Gebruik L1 & L2
voor enkelfase.
L2 in de
neutraal.
Gebruik T1 & T2
voor enkelfase.
T2 in de neutraal.
