40

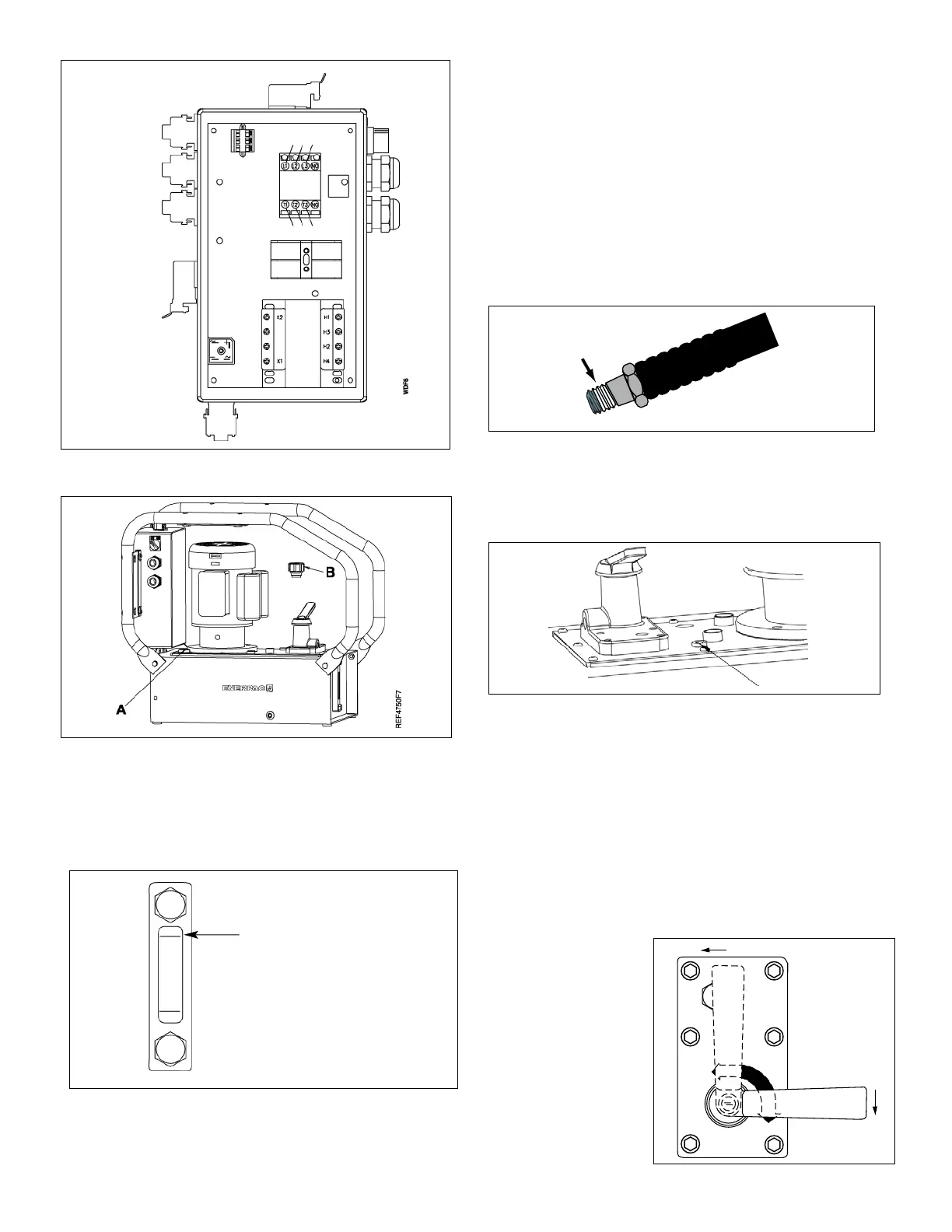

Figura 4, Esquema de ligações
Figura 5
4.6 Nível de óleo
Verifique o nível de óleo antes de acionar a bomba, adicione,
caso necessário, removendo a tampa do respiro. O reservatório
está cheio quando o nível de óleo atinge o centro do parafuso
superior do visor do medidor de óleo (Fig. 6).
Figura 6
IMPORTANTE: Adicione óleo quando todos os componentes
do sistema estiverem completamente retraídos, ou o sistema
terá mais óleo do que a capacidade do reservatório.
4.7 Conexões hidráulicas
Rosqueie a (s) mangueira (s) na (s) saída (s) da válvula. Aplique
1 e meia volta de fita Teflon ou outro selante apropriado no
terminal da mangueira hidráulica, deixando sempre o primeiro
filete da rosca livre de fita ou selante, conforme demonstrado na
Figura 7.
Para válvulas de 2 vias, faça a conexão na saída dianteira
Para válvulas de 3 vias, faça a conexão na saída "A"
Para válvulas de 4 vias, faça a conexão na saída "A" e o retorno
na saída "B".
Para válvulas de descarga e de sustentação de carga, faça a
conexão na saída "A"
Figura 7
Ao usar uma válvula remota, conecte a mangueira na entrada de
retorno do reservatório, localizada na parte superior do mesmo.
(veja Figura 8).
Figura 8
5.0 OPERAÇÃO
1. Verifique o nível de óleo no reservatório e adicione, caso
necessário.
2. Certifique-se de que a tampa de transporte foi removida e a
tampa de respiro tenha sido instalada.
3. A válvula de controle deve estar na posição neutro ou de
retração.
4. O disjuntor "ON/OFF" (LIGA/DESLIGA) está localizado na
caixa de ligação elétrica, na maioria dos modelos. Para os
modelos GPEM, o disjuntor pode estar localizado no próprio
motor.
5.1 Operação da
Válvula
VM-2 (Veja Fig. 9)
1. Avanço
2. Retração
Controle remoto
Sensor do Nível de Óleo e de
Temperatura
Válvula Solenóide A
Válvula Solenóide B
Sensor de Pressão
Trocador de Calor
Ligação para o Motor
Partida
do Motor
Secundário
Primário
Botão
"On/Off"
(Liga/Desliga)
Entrada
de Força
Ligação
para o
Motor
Fios da entrada de força
Use L1 & L2 para
monofásico. L2 é
usado no neutro.
Use T1 & T2 para
monofásico. T2 é
usado no neutro.
O tanque está cheio quando o
nível de óleo está aqui.
