53

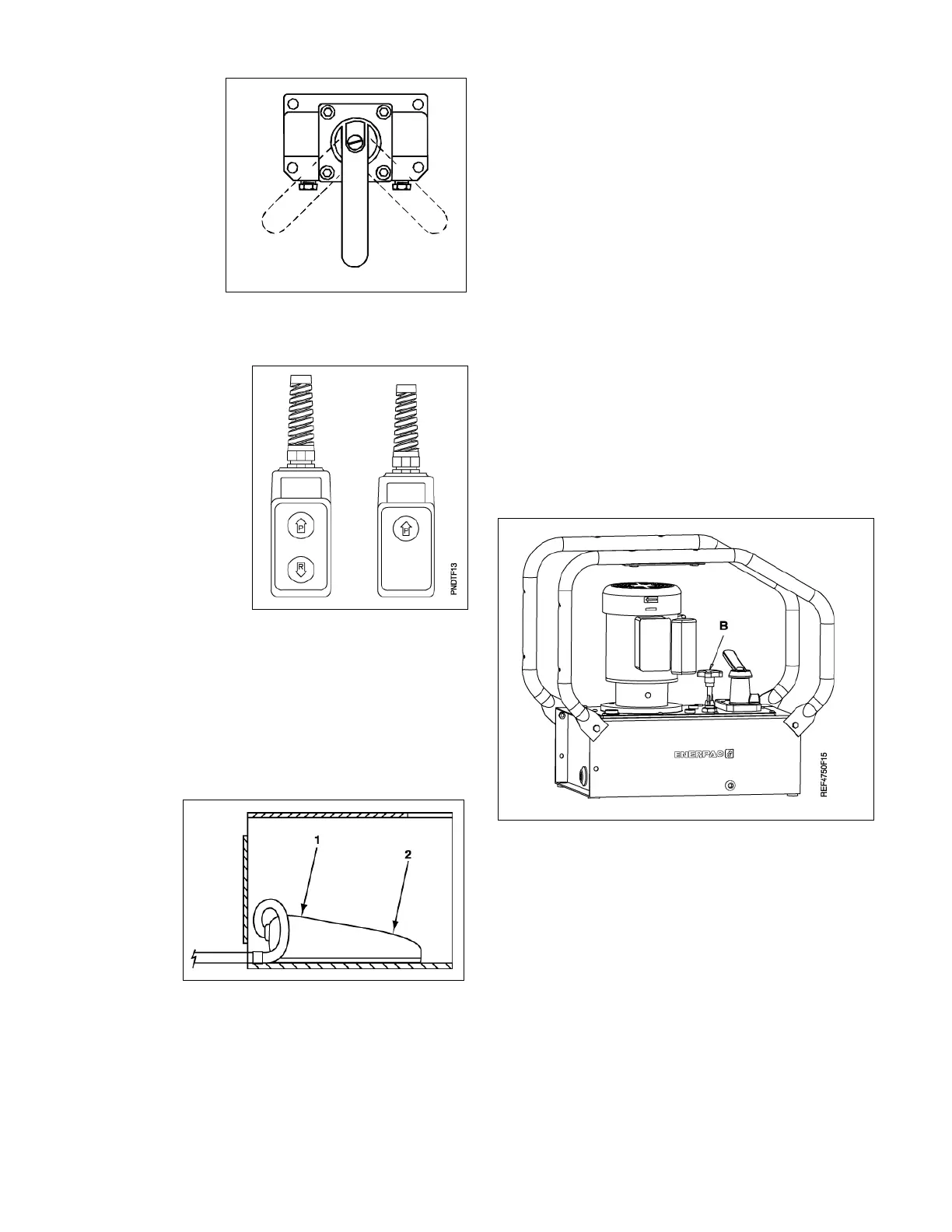

VM-3, VM-3L, VM-4, VM-4L (Se bild 10)
1. Höja
2. Dra tillbaka
3. Neutral
VSP3-24 och VSP4-24 byglar (Se bild 11)
1. P = Tryck
2. R = Dra tillbaka
Töm ventilbygeln (en knapp, bild 11)
Pumpen kommer att fortsätta gå och cylindern kommer att höjas
när man trycker på bygelknappen.
När man släpper knappen stannar pumpen. Cylindern kommer
att dras tillbaka automatiskt.
Fotkontakt (Se bild 12)
1. Höja
2. Dra tillbaka
5.2 Tryckpumpar (Valfritt)
Dessa pumpar stängs ner när ett förinställt tryck nås och startar
igen när trycket faller. Följ dessa steg för att ställa in önskat tryck:
1. Spänn loss fästskruven med en #10 Allen-skiftnyckel.
2. Använd en skruvmejsel och vrid justeringsskruven medurs
för att höja och moturs för att sänka rörelsetrycket.
3. Spänn fästskruven.
4. Sätt igång pumpen för att säkerställa att tryckinställningarna
är korrekta.
Tr yckpumparna levereras med en tryckmätare och med en
manuell ventil för att höja och sänka cylindern/cylindrarna.
5.3 Justering av tryckventil
Hushh
®
Pumparnaär utrustade med en justerbar tryckventil. (Se
(B), bild 13.) Den kan justeras på följande sätt:
1. Lossa på låsmuttern.
2. Installera en mätare på pumpen.
3. Starta pumpen så att oljan börjar värmas.
4. Växla ventilen och bygg upp tryck i systemet.Vrid handtagen
moturs för att minska på trycket och medurs för att öka det.
NOTERA ATT: För att få rätt inställning måste trycket
minskas till en nivå under den slutliga inställningen och
sedan ökas sakta tills det når rätt inställning.
Bild 13
5. Sätt ventilen i neutralt läge så att systemtrycket återgår till 0 psi.
6. Kontrollera den slutliga tryckinställningen genom att ändra på
ventilen och bygga upp tryck i systemet.
7. Spänn låsmuttrarna när rätt inställning uppnåtts.
6.0 UNDERHÅLL
Kontrollera ofta alla systemkomponenter efter läckor eller skador.
Reparera eller byt ut skadade delar.
6.1 Kontrollera oljenivån
Kontrollera pumpens oljenivå innan start och häll på olja om det
är nödvändigt genom att ta bort ventilhylsan. Se alltid till att alla
cylindrar är helt tillbakadragna innan du häller på vätska i
behållaren.
