Fender RUMBLE 800 COMBO User Manual

9
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
La combo d’ampli Rumble 800 est dotée d’un ampli de puissance
classe D avec protection contre la surchaue et les courts-circuits.
Si un court-circuit se produit, l’ampli se désactive temporairement
(pas de son, le témoin power s‘allume en orange) et retourne à son
fonctionnement normal lorsque le problème est résolu (le témoin
power s’allume à nouveau en rouge).
Pour des performances thermiques accrues, le Rumble 800 dispose
de ventilateurs de refroidissement à vitesse variable tournant d’abord
lentement puis accélérant lorsque la température augmente.
Laissez au moins 15 cm entre les évents de l’ampli et tout autre
objet. Si les évents sont obstrués ou si l’ampli est utilisé par une
chaleur extrême, l’ampli peut surchauer et passer en mode
de protection thermique (le son est coupé temporairement et
le témoin power s’allume en orange). L’ampli retourne à son
fonctionnement normal lorsque la température diminue jusqu’à
atteindre un niveau le permettant (le témoin power s’allume à
nouveau en rouge).
Dans des conditions extrêmes, l’ampli peut surchauer au point
de se placer hors tension. Si ce cas improbable survient, l’ampli se
réactive automatiquement lorsque la température retourne à un
niveau de fonctionnement normal.
PERFORMANCES ET PROTECTION THERMIQUESPERFORMANCES ET PROTECTION THERMIQUES
FRANÇAIS

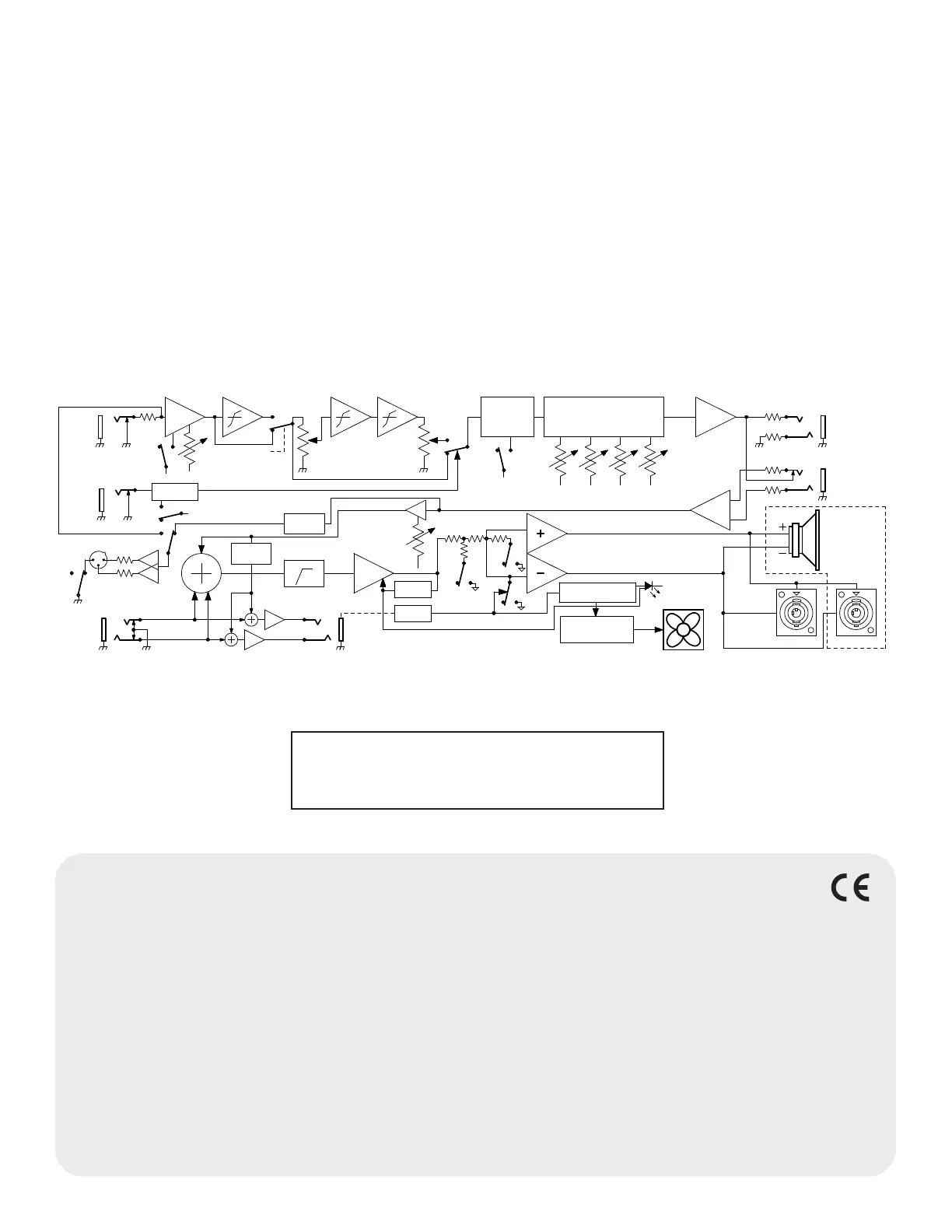

SCHÉMA FONCTIONNEL
Pour toute question et pour dépannage,
contactez un spécialiste Fender au:
--- (États-Unis, gratuit)
--- (International)
CARACTÉRISTIQUES TECHNIQUES
TYPE PR 6106
PUISSANCE NÉCESSAIRE 1500 watts (max) 380 watts (normal)
AMPLI DE PUISSANCE 400 watts dans 8 Ω (interne) 800 watts dans 4 Ω/2.67Ω (avec une enceinte additionnelle de 8Ω/4Ω)
IMPÉDANCE D’ENTRÉE 1MΩ (input) 10kΩ (entrée aux)
SENSIBILITÉ D’ENTRÉE 25mVrms (input) 600mVrms (entrée aux, deux canaux utilisés) (pleine puissance à 100Hz, avec Gain/Master à “10” et réglages d’EQ à “0”)
RÉGLAGES DE TONALITÉ Bass: ±15dB à 80Hz Low-mid: ±12dB à 280Hz High-mid: ±12dB à 1.2kHz Treble: ±15dB à 10kHz (de type Baxandall)
FILTRE Bright: +13dB à 10kHz Contour: +1dB à 80Hz, -13dB à 670Hz, +2dB à 8kHz Vintage : Compression dynamique (-9dB max) avec passe-bas (-6dB/oct) à 400Hz
HAUT-PARLEURS Deux haut-parleurs 10” (25,4 cm), Eminence®, Neodymium 16Ω, un tweeter à chambre de compression avec commutateur on/off
BOUCLE D’EFFETS Niveau nominal: -10dB Send: 1kΩ (symétrique) Return: 22kΩ (symétrique)
LINE OUT Niveau max: +7dBU Impédance: 600 Ω (symétrique)
SORTIE CASQUE 140 mW/canal inférieur à 16Ω (impédance maxi recommandée)
PÉDALIERS Pédalier économique (fourni, REF 0994049000) Pédalier vintage (optionnel, REF 0994054000) Pédalier à LED (optionnel, REF 0994052000)
DIMENSIONS ET POIDS Largeur: 48,26 cm Hauteur: 60,2 cm Profondeur: 35,56 cm Poids: 13,15 kg
Les caractéristiques du produits sont sujettes à modification sans préavis.

Fender RUMBLE 800 COMBO Specifications

General

Power	800 Watts
Headphone Output	Yes
Effects Loop	Yes
Type	Solid State
Effects	Overdrive
Cabinet Material	Lightweight Plywood
Outputs	XLR DI out
Controls	Gain, Contour, Vintage, Drive, Bass, Low-Mid, High-Mid, Treble, Master Volume
Dimensions	14" (35.6 cm) Depth
Speakers	2 x 10" Eminence Neodymium
