Fender RUMBLE 800 COMBO User Manual

24

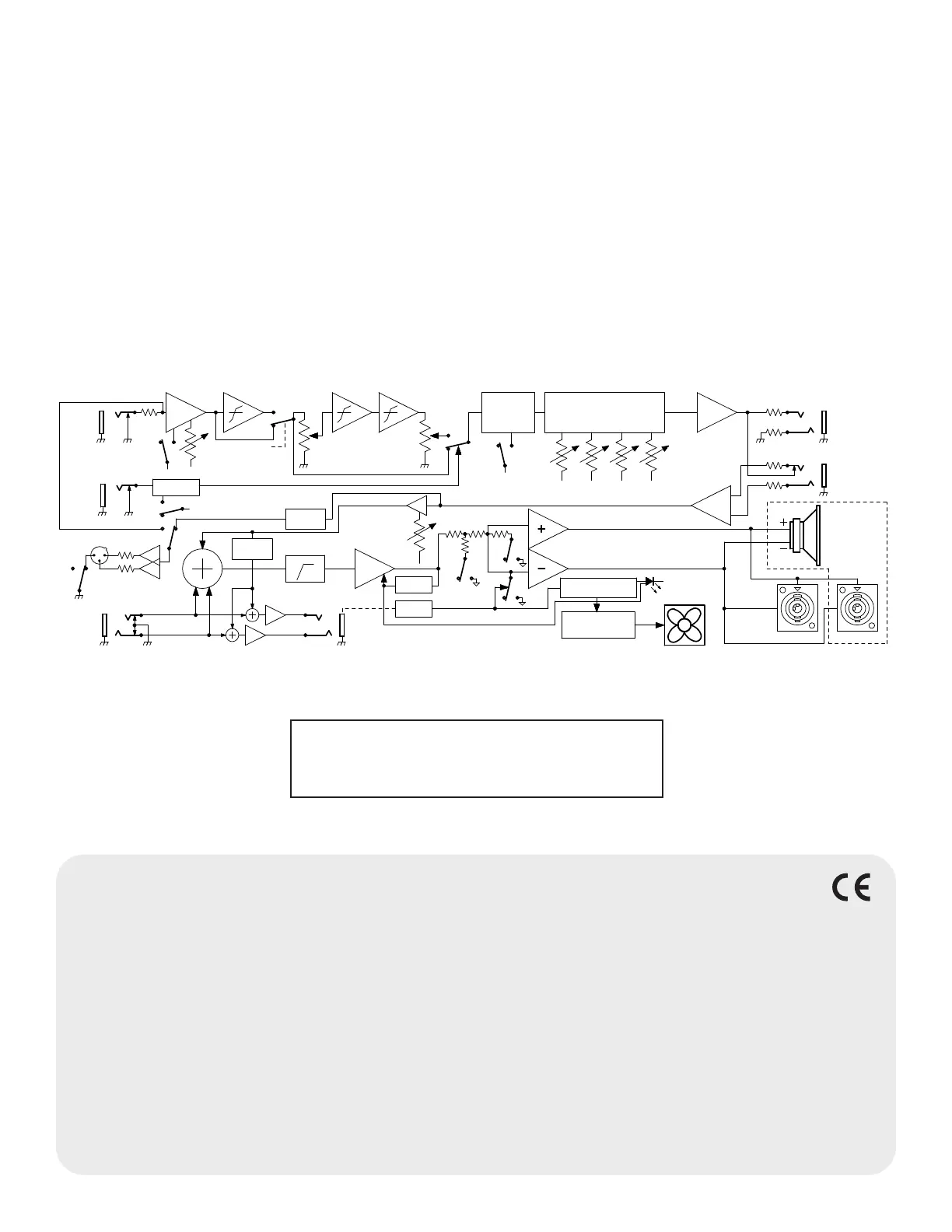

BLOKOVÉ SCHÉMA
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
Zesilovač Rumble 800 je osazen koncovým stupněm třídy D
stermální ochranou a ochranou proti zkratu. V případě zkratu se
zesilovač dočasně umlčí (z reprosoustav se nebude ozývat žádný
zvuk; indikátor napájení se trvale rozsvítí žlutě ) a normální činnost
se obnoví po odstranění závady (indikátor napájení se opět rozsvítí
červeně).
Kvůli vyšší ochraně před přehřátím je zesilovač Rumble 800 osazen
ventilátorem sproměnnými otáčkami, který se spustí při nízké
rychlosti a jeho otáčky se zvýší při nárůstu teploty během hraní.
Mezi ventilačními otvory zesilovače a ostatními předměty ponechte
nejméně 15cm volného místa. Pokud jsou ventilační otvory
zesilovače zablokovány nebo se zesilovač používá vextrémně
horkém prostředí, může dojít kjeho přehřátí a aktivaci tepelné
ochrany, což způsobí dočasné umlčení reprosoustavy (indikátor
napájení se trvale rozsvítí žlutě). Normální operace se automaticky
obnoví po poklesu teploty na běžnou provozní hodnotu (indikátor
napájení se rozsvítí červeně).
V nejnáročnějších provozních podmínkách se může zesilovač
přehřát natolik, že může nastat výpadek napájení, což znamená,
že se zreprosoustav nebude ozývat žádný zvuk. V tomto
nepravděpodobném případě se normální činnost automaticky
obnoví po poklesu teploty na běžnou provozní hodnotu.
VÝKON A TEPELNÁ OCHRANAVÝKON A TEPELNÁ OCHRANA
V případě dotazů a problémů kontaktujte odborného
poradce rmy Fender na telefonu:
--- (vUSA bez poplatku)
--- (mezinárodní volání)
TECHNICKÉ PARAMETRY
TYP PR 6106
POŽADAVKY NA NAPÁJENÍ 1,500W (max.) 380W (typicky)
KONCOVÝ STUPEŇ - VÝSTUPNÍ VÝKON 400 wattů do 8Ω (internal) 800 wattů do 4 W/2,67 W (s 8 W/4 W rozšiřující reproduktorovou skříní)
VSTUPNÍ IMPEDANCE 1MΩ (vstup) 10kΩ (vstup AUX)
VSTUPNÍ CITLIVOST 25mVRMS (vstup) 600mVRMS (vstup AUX, buzeny oba kanály) (při plném výkonu při 100Hz, snastavením Gain/Master na „10“ a korekcemi EQ na „0“)
KMITOČTOVÉ KOREKCE Hloubky: ±15dB @ 80Hz Nižší středy: ±12dB @ 280Hz Vyšší středy: ±12dB @ 1,2kHz Výšky: ±15dB @ 10kHz (průběh typu „shelving“)
TVAROVACÍ FILTR SHAPE Výšky: +13dB @ 10kHz Tvarovací korekce: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz Vintage : Dynamická komprese (-9dB max.) sdolní propustí (-6dB/okt) @ 400Hz
REPRODUKTORY Dva reproduktory 10 palců (25,4 cm), Eminence ®, Neodymium 16Ω, kompresní vysokotónový reproduktor s přepínačem zapnuto/vypnuto
EFEKTOVÁ SMYČKA EFFECTS LOOP Jmenovitá úroveň: -10dB Výstup: 1kΩ (symetricky) Návrat: 22kΩ (symetricky)
LINKOVÝ VÝSTUP Max. úroveň: +7dBU Impedance: 600 Ω (symetricky)
VÝSTUP PRO SLUCHÁTKA 140mW/kanál do 16Ω (minimální doporučená impedance)
NOŽNÍ SPÍNAČE Ekonomický nožní spínač (součást dodávky, PN 0994049000) Nožní spínač stylu Vintage (volitelná položka, PN 0994054000) Nožní spínač sLED indikátorem (volitelná položka, PN 0994052000)
ROZMĚRY A HMOTNOST Šířka: 48,26cm Výška: 60,2cm Hloubka: 35,56cm Hmotnost: 13,15kg
Technické údaje se mohou změnit bez předchozího upozornění.
ČESKY

Fender RUMBLE 800 COMBO Specifications

General

Power	800 Watts
Headphone Output	Yes
Effects Loop	Yes
Type	Solid State
Effects	Overdrive
Cabinet Material	Lightweight Plywood
Outputs	XLR DI out
Controls	Gain, Contour, Vintage, Drive, Bass, Low-Mid, High-Mid, Treble, Master Volume
Dimensions	14" (35.6 cm) Depth
Speakers	2 x 10" Eminence Neodymium
