Fender RUMBLE 800 COMBO User Manual

15

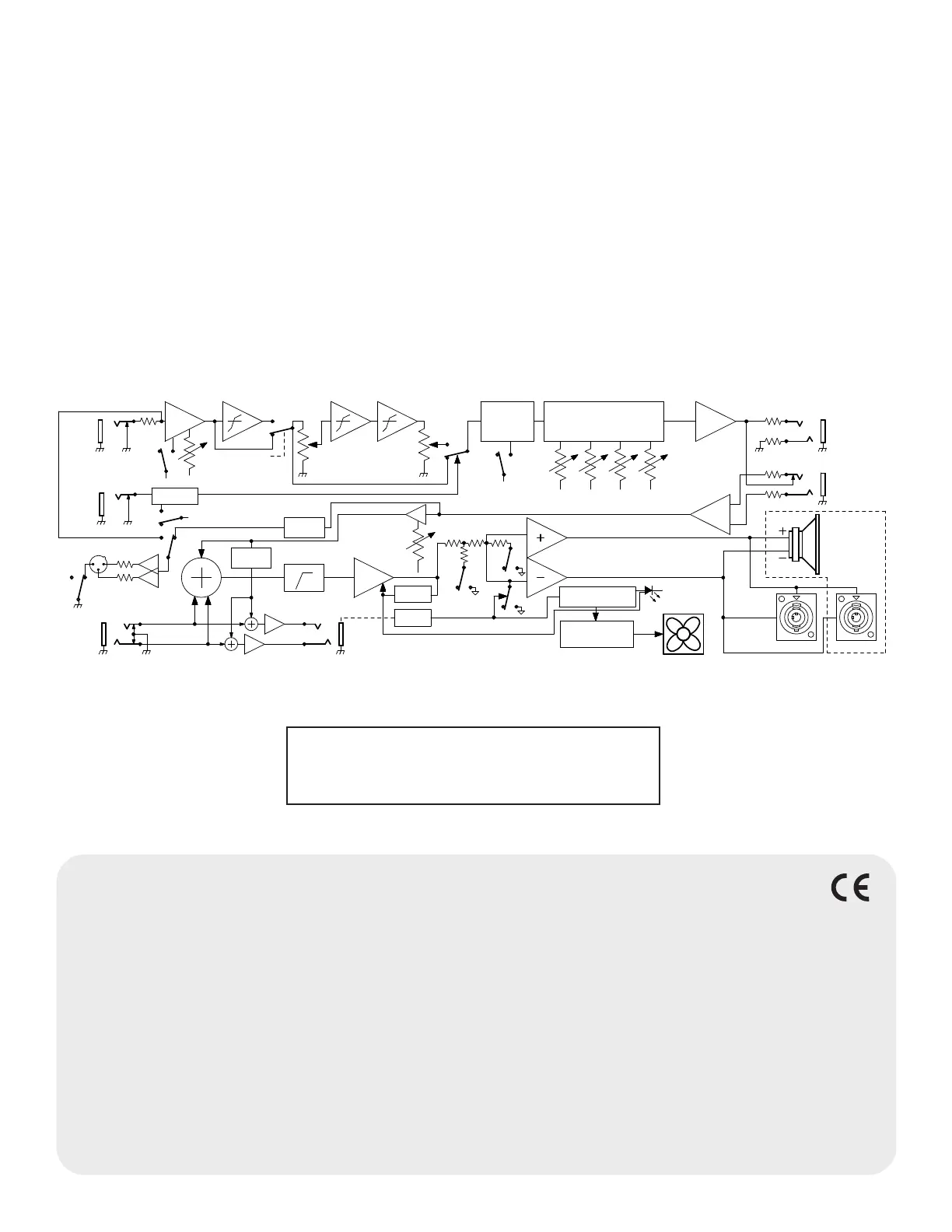

DIAGRAMMA A BLOCCHI
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
ITALIANO
La Rumble 800 Combo utilizza un amplicatore di potenza in classe
D con protezione termica e da cortocircuito. In caso di cortocircuito
l’amplicatore diventerà temporaneamente muto (nessun suono
dagli altoparlanti, spia di alimentazione con luce ambra ssa) e
riprenderà il normale funzionamento una volta risolto il problema
(spia di alimentazione con luce rossa ssa).
Per migliori performance termiche, la Rumble 800 Combo ha una
ventola di rareddamento a velocità variabile, che parte a bassa
velocità e aumenta con l’innalzarsi della temperatura durante l’uso.
Lascia almeno 15 centimetri di spazio tra le fessure d’areazione
dell’amplicatore e altri oggetti. Se le fessure sono bloccate o l’unità
viene usata in un ambiente estremamente caldo, l’amplicatore
potrebbe surriscaldarsi ed entrare in protezione termica, silenziando
temporaneamente gli altoparlanti (spia di alimentazione con luce
ambra ssa). Il funzionamento normale riprenderà in automatico
quando la temperatura scenderà nell’intervallo operativo (spia di
alimentazione con luce rossa ssa).
Nelle condizioni operative più estreme, l’amplicatore può
surriscaldarsi al punto da interrompere l’alimentazione e gli
altoparlanti non emetteranno alcun suono. In questa improbabile
eventualità, il funzionamento normale riprenderà in automatico
quando la temperatura scenderà nell’intervallo operativo.
PRESTAZIONI E PROTEZIONI TERMICHEPRESTAZIONI E PROTEZIONI TERMICHE
Per domande e risoluzione dei problemi
contatta uno specialista Fender:
--- (numero gratuito per gli USA)
--- (internazionale)
SPECIFICHE
TIPO PR 6106
REQUISITI ELETTRICI 1500 watt (max) 380 watt (tipico)
USCITA POWER AMP 400 watt in 8 Ω (interna) 800 watt a 4Ω/2.67Ω (con 8Ω/4Ω per l’ampliamento della cassa dell’altoparlante)
IMPEDENZA IN INGRESSO 1MΩ (Input) 10kΩ (Aux In)
SENSIBILITÀ D’INGRESSO 25mVrms (Input) 600mVrms (Aux In, carico su entrambi i canali) (per piena potenza a 100Hz, con Gain/Master a “10” e controlli EQ a “0”)
CONTROLLI DI TONO Bassi: ±15dB @ 80Hz Medio-bassi: ±12dB @ 280Hz Medio-alti: ±12dB @ 1,2kHz Alti: ±15dB @ 10kHz (tipo “shelving”)
FILTRO SHAPE Bright: +13dB @ 10kHz Contour: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz Vintage : Compressione dinamica (-9dB max) con passa-basso (-6dB/ott) @ 400Hz
ALTOPARLANTI Due altoparlanti di 10 pollici (25,4 cm), Eminence ®, Neodymium 16Ω, altoparlante di compressione di toni alti con commutatore acceso/spento
LOOP EFFETTI Livello nominale: -10dB Send: 1kΩ (bilanciato) Return: 22kΩ (bilanciato)
LINE OUT Livello massimo: +7dBU Impedenza: 600 Ω (bilanciato)
USCITA CUFFIE 140mW/canale a 16Ω (impedenza minima consigliata)
FOOTSWITCH Economy footswitch (incluso, NP 0994049000) Vintage footswitch (opzionale, NP 0994054000) LED footswitch (opzionale, NP 0994052000)
DIMENSIONI E PESO Larghezza: 48,26 cm Altezza: 60,2 cm Profondità: 35,56 cm Peso: 13,15 kg
Le specifiche dei prodotti possono variare senza preavviso.

Fender RUMBLE 800 COMBO Specifications

General

Power	800 Watts
Headphone Output	Yes
Effects Loop	Yes
Type	Solid State
Effects	Overdrive
Cabinet Material	Lightweight Plywood
Outputs	XLR DI out
Controls	Gain, Contour, Vintage, Drive, Bass, Low-Mid, High-Mid, Treble, Master Volume
Dimensions	14" (35.6 cm) Depth
Speakers	2 x 10" Eminence Neodymium
