Fender RUMBLE 800 COMBO - Diagrama de Bloques; Especificaciones Técnicas

6

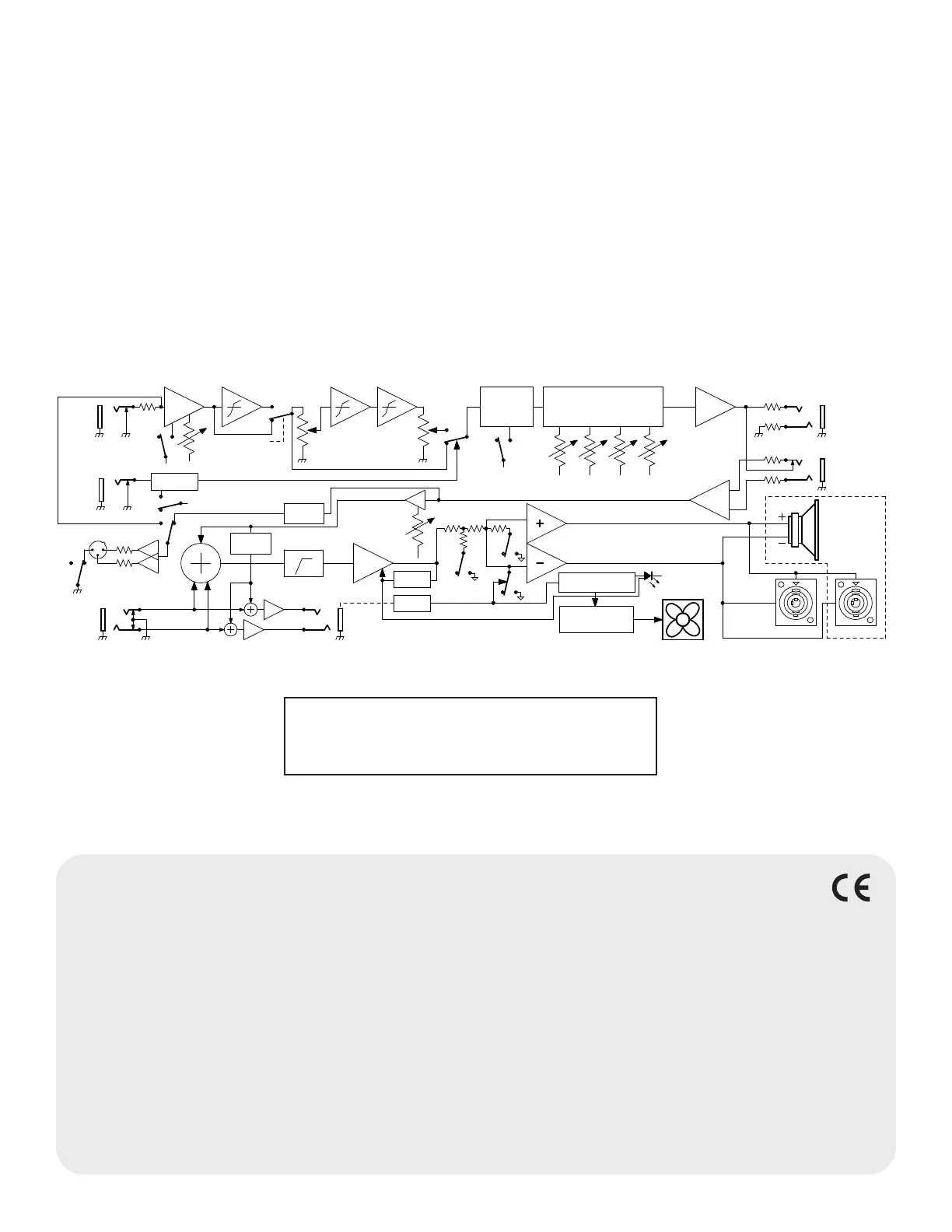

DIAGRAMA DE BLOQUES
El combo Rumble 800 usa una etapa de potencia de clase D con
protección térmica y de cortocircuito. En el caso de un cortocircuito,
el amplicador quedará temporalmente anulado (no habrá sonido
en los altavoces y el piloto de encendido se iluminará en naranja) y
volverá a la normalidad cuando la situación haya pasado (piloto de
encendido iluminado en rojo de nuevo).
Para un mayor rendimiento térmico, el combo Rumble 800 tiene
refrigeración con ventiladores de velocidad variable que comienzan
a baja velocidad y van aumentando conforme la temperatura del
amplicador también se incrementa por el uso.
Deje un espacio de unos 15 cm entre las tomas de ventilación
del amplicador y cualquier otro objeto. Si estas tomas quedan
bloqueadas o si utiliza esta unidad en un entorno muy cálido, es
posible que la unidad se recaliente y que se active la protección
térmica, produciendo una anulación de salida temporal (el piloto
de encendido se iluminará en naranja). La unidad volverá a la
normalidad automáticamente una vez que se refrigere hasta un
nivel seguro (piloto de encendido iluminado en rojo de nuevo).
En caso de unas condiciones operativas extremas, el amplicador
puede llegar a recalentarse hasta el punto de apagarse, haciendo
que no haya sonido por los altavoces. En ese improbable caso, la
unidad volverá a funcionar normalmente cuando recupere una
temperatura segura.
RENDIMIENTO TÉRMICO Y PROTECCIÓNRENDIMIENTO TÉRMICO Y PROTECCIÓN
CLIP DETECT
MASTER
PROTECTION
TEMP/OVERCURRENT
GND LIFT
LINE OUT
VOICING
FILTERS
CONTOUR
ACTIVE
EQUALIZATION
BASS LOW MID TREBLEHI MID
FTSW
HP DETECT
FTSW LOGIC
INPUT
AUX IN
2nd ORDER HPF
SPEAKER
CAB SIM
CAB SIM
SPEAKER
VINTAGE
HD
8 OHM
4 OHM
LOWFULL
OUTPUT
(2X HD ONLY)
EXT SPKR
(combo only)
SPEAKERS
RED POWER
FLASH YELLOW
PEAK
DRIVE
MODIFIED
2 OHM - HD
8/4 OHM
IMPEDANCE
PROTECT
1-
1+
PRE POST
-
+
LEVEL
BRIGHT
FAN
1/4IN COMBO
SPEAKON
AMPLIFIER
FAN CONTROL
VARIABLE SPEED
FX RETURN
PHONES
STEREO HEADPHONE
CLASS-D POWER AMP
TM
DELTA-COMP LIMITER
FX SEND
OVERDRIVE
GAIN
YELLOW
12
3
Si tiene cualquier duda o en caso de problemas,
póngase en contacto con los especialistas de Fender en:
--- (llamada gratuita dentro de los EE.UU.)
--- (Internacional)
ESPAÑOL
ESPECIFICACIONES TÉCNICAS
TIPO PR 6106
CONSUMO 1,500 watios (máx.) 380 watios (típico)
SALIDA DE ETAPA DE POTENCIA 400 watios a 8 Ω (interna) 800 watios a 4 Ω/2.67Ω (con caja de altavoz ampliada de 8Ω/4Ω)
IMPEDANCIA DE ENTRADA 1MΩ (entrada) 10kΩ (entrada auxiliar)
SENSIBILIDAD DE ENTRADA 25mVrms (entrada) 600mVrms (entrada auxiliar, ambos canales con señal) (para máxima potencia a 100Hz, con Gain/Master en “10” y controles EQ en “0”)
CONTROLES DE TONO Bass: ±15dB @ 80Hz Low-mid: ±12dB @ 280Hz High-mid: ±12dB @ 1.2kHz Treble: ±15dB @ 10kHz (tipo “estantería”)
FILTRO DE TONO Bright: +13dB @ 10kHz Contour: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz Vintage : Compresión dinámica (-9dB máx.) con pasabajos (-6dB/oct) @ 400Hz
ALTAVOCES Dos altavoces de 10 pulgadas (25,4 cm), Eminence® Neodymium 16Ω, un altavoz de compresión de tonos agudos con conmutador
BUCLE DE EFECTOS Nivel nominal: -10dB Envío: 1kΩ (balanceado) Retorno: 22kΩ (balanceado)
SALIDA DE LÍNEA Nivel máximo: +7dBU Impedancia: 600 Ω (balanceado)
SALIDA DE AURICULARES 140mW/canal para 16Ω (impedancia mínima recomendada)
PEDALES Pedal Economy (incluido, referencia 0994049000) Pedal Vintage (opcional, referencia 0994054000) Pedal LED (opcional, referencia 0994052000)
DIMENSIONES Y PESO Anchura: 48,26 cm (19”) Altura: 60,2 cm (23.7”) Profundidad: 35,36 cm (14”) Peso: 13,15 kg (29 lbs.)
Las especificaciones de este producto están sujetas a cambios sin previo aviso.
