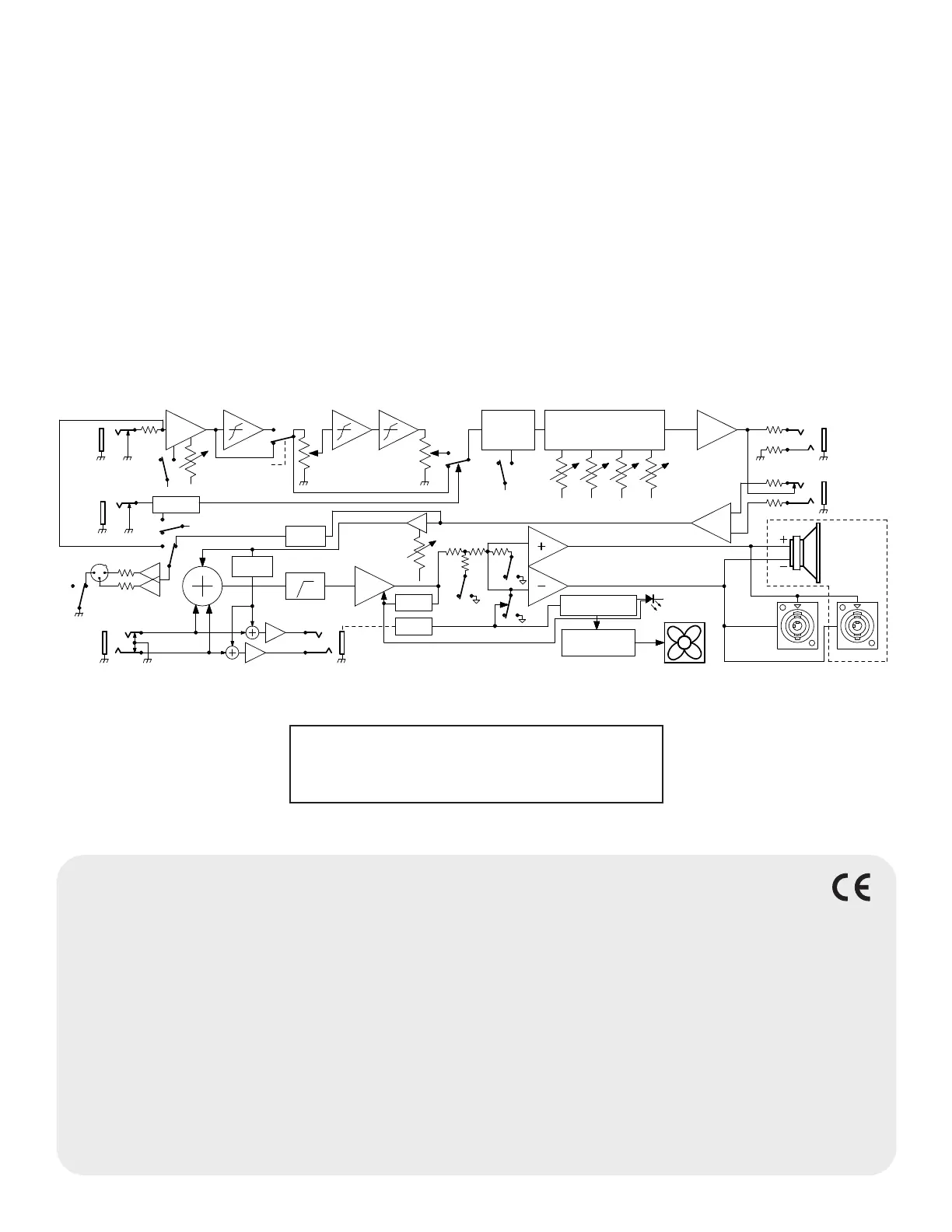

BLOCKDIAGRAMM

CLIP DETECT

MASTER

PROTECTION

TEMP/OVERCURRENT

GND LIFT

LINE OUT

VOICING

FILTERS

CONTOUR

ACTIVE

EQUALIZATION

BASS LOW MID TREBLEHI MID

FTSW

HP DETECT

FTSW LOGIC

INPUT

AUX IN

2nd ORDER HPF

SPEAKER

CAB SIM

SPEAKER

VINTAGE

8 OHM

4 OHM

LOWFULL

OUTPUT

(2X HD ONLY)

EXT SPKR

(combo only)

SPEAKERS

RED

POWER

FLASH YELLOW

PEAK

DRIVE

MODIFIED

2 OHM - HD

8/4 OHM

IMPEDANCE

PROTECT

PRE POST

LEVEL

BRIGHT

FAN

1/4IN COMBO

SPEAKON

AMPLIFIER

FAN CONTROL

VARIABLE SPEED

FX RETURN

PHONES

STEREO HEADPHONE

CLASS-D POWER AMP

DELTA-COMP LIMITER

FX SEND

OVERDRIVE

GAIN

YELLOW

Die Class-D Endstufe des Rumble Combo ist durch

Schutzschaltungen vor Überhitzung und Kurzschluss geschützt. Bei

einem Kurzschluss wird die Box vorübergehend stummgeschaltet

und die Netzanzeige leuchtet gelb. Wenn der Fehler behoben ist,

wird der Normalbetrieb wiederhergestellt und die Netzanzeige

leuchtet rot.

Das Rumble 800 Combo ist zusätzlich durch einen Kühlventilator mit

variabler Geschwindigkeit vor Überhitzung geschützt. Der Ventilator

dreht sich zunächst langsam und wird während des Amp-Betriebs

bei steigender Temperatur schneller.

Lassen Sie mindestens 15 cm Freiraum zwischen den Belüftungs-

ö nungen des Amps und externen Objekten. Wenn die

Belüftungs önungen blockiert sind oder der Amp in einer extrem

heißen Umgebung betrieben wird, kann er überhitzen und den

Überhitzungs schutz aktivieren, wobei die Box stummgeschaltet

wird und die Netzanzeige gelb leuchtet. Der Normalbetrieb

wird automatisch wieder aufgenommen, sobald eine sichere

Betriebstemperatur erreicht ist. (Netzanzeige leuchtet rot).

Bei ganz extremen Betriebsbedingungen kann der thermische

Schutz die Stromversorgung des Amps ausschalten, wobei die Box

stummgeschaltet wird. Der Amp nimmt den Betrieb automatisch

wieder auf, sobald er eine sichere Betriebstemperatur erreicht hat.

ERWÄRMUNG UND SCHUTZMASSNAHMENERWÄRMUNG UND SCHUTZMASSNAHMEN

DEUTSCH

Unsere Fender-Spezialisten beantworten

Fragen und helfen bei der Fehlersuche:

--- (in den USA gebührenfrei)

--- (international)

TECHNISCHE DATEN

TYP PR 6106

LEISTUNGSAUFNAHME 1500 Watt (max.) 380 Watt (typisch)

AUSGANGSLEISTUNG

400

Watt bis

Ω (intern)

800

Watt bis

Ω / 2.67Ω (mit 8Ω/4Ω erweiterbarer Lautsprecherbox)

EINGANGSIMPEDANZEN 1MΩ (Eingang) 10kΩ (Aux In)

EINGANGSEMPFINDLICHKEIT 25mV RMS (Eingang) 600mV RMS (Aux In, beide Kanäle betrieben) (für volle Leistung bei 100Hz, mit Gain/Master auf „10“ und EQ-Regler auf „0“)

KLANGREGLER Bass: ±15dB @ 80Hz Low-Mid: ±12dB @ 280Hz High-Mid: ±12dB @ 1,2kHz Treble: ±15dB @ 10kHz („Shelving-EQ“)

SHAPE FILTER Bright: +13dB @ 10kHz Contour: +1dB @ 80Hz, -13dB @ 670Hz, +2dB @ 8kHz Vintage

: Dynamic Compression (-9dB max.) mit Tiefpass (-6dB/Okt.) @ 400Hz

LAUTSPRECHER Zwei 10 Zoll Lautsprecher (25,4 cm), Eminence ®, Neodymium 16Ω, ein Kompressor Hochtonlautsprecher mit An/Aus Schalter

EFFEKT LOOP

Nominalpegel: -10dB Send: 1kΩ (symmetrisch)

Return:

22kΩ (symmetrisch)

LINE OUT Max. Pegel: +7dBU Impedanz: 600

Ω (

symmetrisch

)

KOPFHÖRER-AUSGANG 140 mW/Kanal bis 16Ω (minimale empfohlene Impedanz)

FUSSSCHALTER Economy-Fußschalter (im Lieferumfang, Art-Nr. 0994049000) Vintage-Fußschalter (optional, Art-Nr. 0994054000) LED-Fußschalter (optional, Art-Nr. 0994052000)
