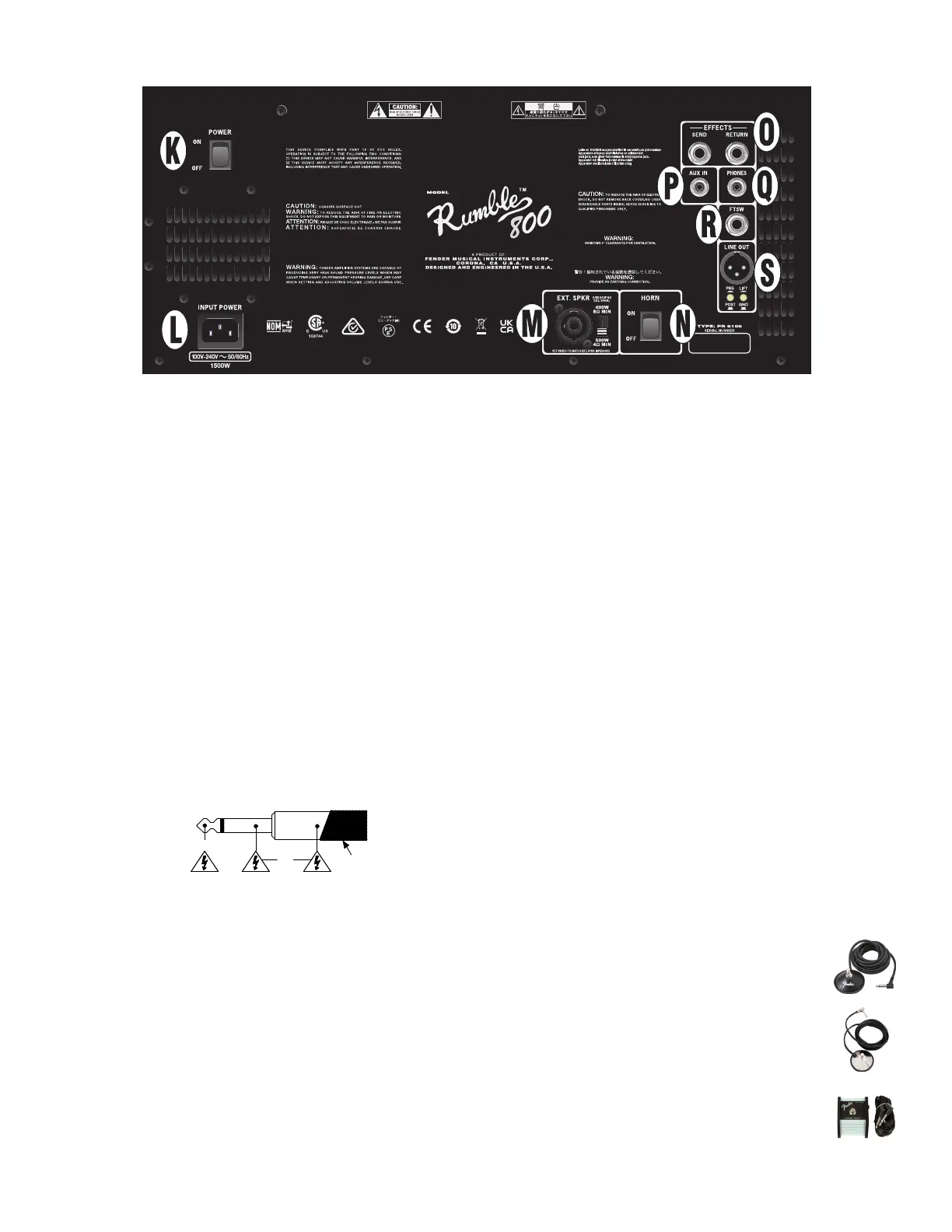

ZADNÍ PANEL
23
K. SÍŤOVÝ VYPÍNAČ: Vypínač, slouží k zapnutí a vypnutí komba. Při
rychlém vypnutí a znovu zapnutí komba se může objevit krátká
prodleva v délce přibližně 20-30 sekund.
L. NAPÁJECÍ ZÁSUVKA TYPU IEC: Slouží kpřipojení přiloženého
síťového kabelu do zemněné elektrické zásuvky, jejíž napětí a
síťová frekvence odpovídá hodnotám uvedeným na zadním
panelu zesilovače.
M. VÝSTUP REPRODUKTORU /PŘEPÍNAČ IMPEDANCE
: Tento výstup
slouží pro zapojení externí reproduktorové skříně (minimální
impedance 4 Ω nebo 8 Ω); kombinovaný jack pracuje s kabelem
reproduktoru Speakon® nebo 1/4”. Nastavte přepínač tak,
aby odpovídal jmenovité impedanci externí reproduktorové
skříně, stálý jmenovitý příkon externí reproduktorové skříně se
musí rovnat nebo být vyšší než jmenovitý výkon uvedený pro
zvolené nastavení přepínače. V případě, že není připojena žádná
reproduktorová skříň, nastavte přepínač na 8Ω.
Koncový stupeň zesilovače Rumble 800 třídy „D“ pracuje
vmůstkovém režimu, což znamená, že napětí je přítomno na
svorkách (+) i (–). Dejte pozor při připojování kabelu kreprosoustavě
do výstupu pro externí reprosoustavu na zadním panelu—
nikdynedopusťte, aby špička(+) nebo objímka (–) přišla do
kontaktu skovovou částí zesilovače nebo jiným zemněným
elektrickým zařízením (např. mixpult a jiné součásti ozvučení). Kabel
kreprosoustavě zapojený do výstupu pro externí reprosoustavu
musí být zapojen pouze do jiné reprosoustavy.
N. HORN SWITCH: Zapínání a vypínání vysokofrekvenční horny.
O. EFEKTOVÁ SMYČKA: Výstup SEND je určen kpřipojení vstupu
externích efektových zařízení (delay, chorus apod.), výstup
zefektových zařízení se připojuje do konektoru RETURN. Při zapojení
efektového zařízení do efektové smyčky (místo připojení mezi
basu a konektor INPUT) se sníží úroveň šumu a zvuková degradace
způsobená efektovými pedály. Při konguraci svíce zesilovači zapojte
výstup primárního zesilovač SEND do vstupu vedlejšího zesilovače
RETURN. Nástroj je zapojen do primárního zesilovače; ovládací prvky
upravují zvuk pro oba systémy (ovládací prvky vedlejšího zesilovače
jsou vyřazeny). Potenciometry MASTER na obou zesilovačích použijte
knezávislému ovládaní hlasitosti každého zesilovače.
P. VSTUP AUX IN: Slouží kpřipojení externího audiopřehrávače. Hlasitost
a barvu zvuku lze upravit přímo na zdroji signálu (její potenciometr
MASTER nemá na hlasitost externího zdroje vliv). Pamatujte si,
že nežádoucí brum může vzniknout při používání zemněných
audiozařízení (např. laptop spřipojeným napájecím zdrojem).
Q. KONEKTOR PHONES: Je určen kzapojení stereofonních sluchátek
(minimální impedance 16ohmů). Výstup pro reprosoustavu bude
automaticky umlčen.
R. NOŽNÍ SPÍNAČ: Umožňuje dálkové přepínání režimu OVERDRIVE.
Podrobnosti vyhledejte vodstavci „Nožní spínače“.
S. VÝSTUP LINE OUT/GROUND LIFT: Symetrický výstup určený
kpřipojení externích zařízení (např. PA systémy a záznamové mixážní
pulty). Tlačítko GND LIFT slouží kpotlačení brumu nebo bzučení,
které mohlo být způsobeno připojením nesprávně zemněného
zařízení. Pro přímý neupravený signál vyberte polohu PRE; pro plně
upravený signál (kromě polohy MASTER) vyberte polohu POST.
Připojení reprosoustavy není nutné při tichém záznamu.
Insulation
( + )
( - )
Chcete-li dálkově aktivovat režim OVERDRIVE, připojte kzesilovači nožní
spínač. Lze použít tři typy nožních spínačů Fender (zobrazeny vpravo spolu
stypovými čísly; Ekonomický model je součást dodávky zesilovače Rumble
800). Fungovat bude i jakýkoli jednotlačítkový nožní spínač saretací.
Chcete-li zakoupit některý nožní spínač znabídky Fender, obraťte se na
místního prodejce zařízení Fender.
Během použití nožního spínače zůstává tlačítko OVERDRIVE na předním
panelu funkční. Pamatujte si, že normální pozice tlačítka na předním
panelu (stisknout=ZAPNUTO, uvolnit=VYPNUTO) může být převrácená,
závisí to na stavu nožního spínače. LED indikátor Overdrive na předním
panelu bude vždy ukazovat správně, ale LED indikátor na nožním spínači
(např. model 0994052000 vpravo) může zobrazovat stav nesprávně (tzn.
LEDka po aktivaci režimu OVERDRIVE zhasne), závisí to na tlačítku na
předním panelu. Pokud použijete nožní spínač vybavený LED indikátorem,
ponechte tlačítko OVERDRIVE na předním panelu ve vypnuté poloze, aby
byla zaručena správná indikace na LED indikátoru na nožním spínači.
EKONOMICKÝ NOŽNÍ SPÍNAČ (součást dodávky, PN
0994049000): Základní černý jednotlačítkový nožní spínač
(zapnout/vypnout).
NOŽNÍ SPÍNAČ STYLU VINTAGE (volitelná položka, PN
0994054000): Jednotlačítkový nožní spínač (zapnout/
vypnout) vchromovaném provedení.
NOŽNÍ SPÍNAČ SLED INDIKÁTOREM (volitelná položka,
PN 0994052000): Jednotlačítkový nožní spínač (zapnout/
vypnout) sLED indikátorem vmoderním provedení.
POZNÁMKA: Kvůli správné činnosti LED indikátoru nožního
spínače je nutno efekt Overdrive před připojením tohoto
nožního spínače vypnout.
NOŽNÍ SPÍNAČENOŽNÍ SPÍNAČE
ČESKY
