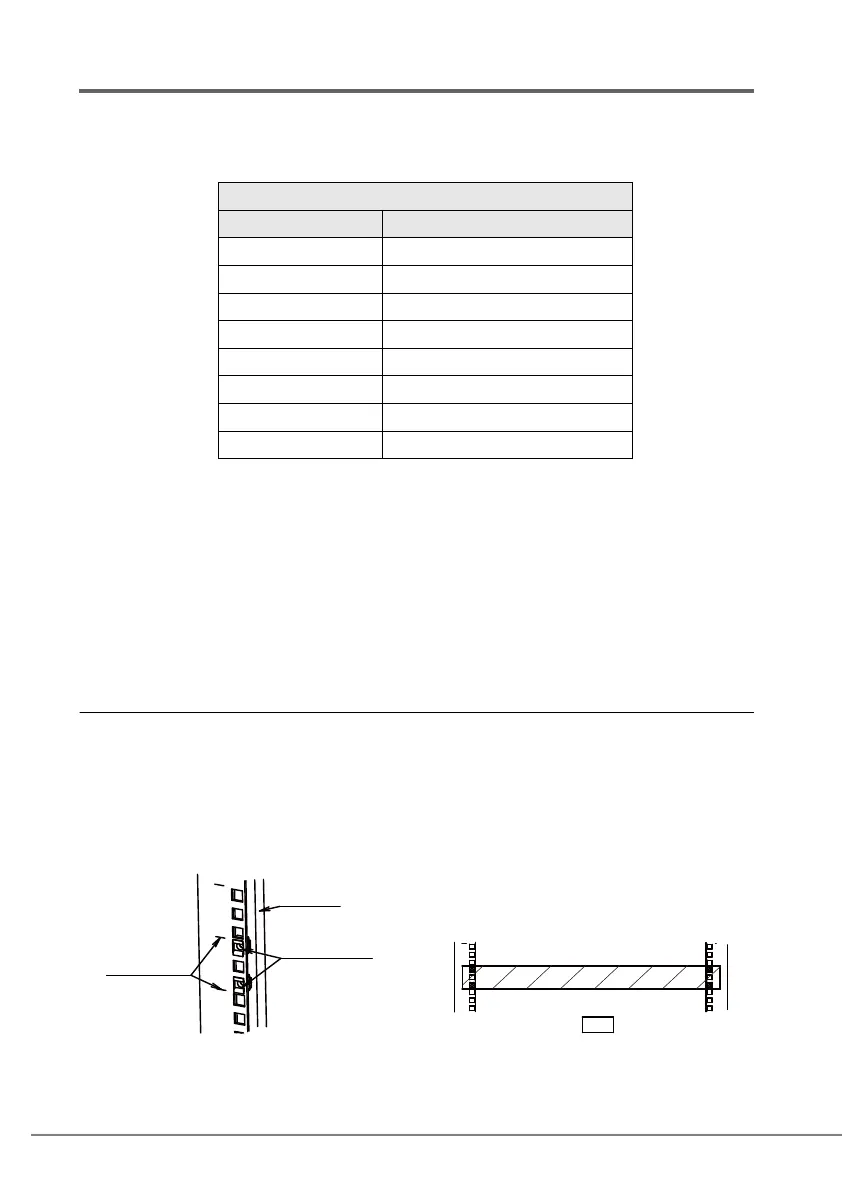

4.4 汎用テーブル（固定式）の取り付け手順
■ 構成品の確認
構成品（下表参照）がすべて揃っていることを確認します。
また必要な工具類を準備します。
・プラスドライバ（3 番）
・ケージナット工具
・六角ボルト用レンチ（M6 用：呼び 10）
汎用テーブル（固定式）の取り付けは、以下の手順で行います。
1. ケージナットを取り付ける
2. リヤブラケットを取り付ける
3. テーブルを取り付ける
4.4.1 ケージナットの取り付け
ケージナットをラックの柱（前後）に取り付けます。ケージナットの取り付け方法につい
ては、「4.1 ケージナット取り付け / 取り外し手順」を参照してください。
1 前扉を開け、前側のラックの柱に M6 ケージナットを取り付けます。
取り付け位置はテーブル搭載位置（1U の高さ）のロケーション線間にある角穴
3ヶの上下 2ヶ所、左右合計 4ヶ所となります。
汎用テーブル（固定式） 型名：19R-26TR1
構成品 数量
テーブル
1
リヤブラケット L
1
リヤブラケット R
1
M6 ケージナット
8
M6 ボルト
4
M6 ネジ
8
ベルト
2
取付手順書
1
