74
4.8 ブランクパネルの取り付け手順
4.8.1 ワンタッチ取り付けタイプ
■ 構成品の確認
構成品（下表参照）がすべて揃っていることを確認します。
■ ブランクパネルの取り付け
1

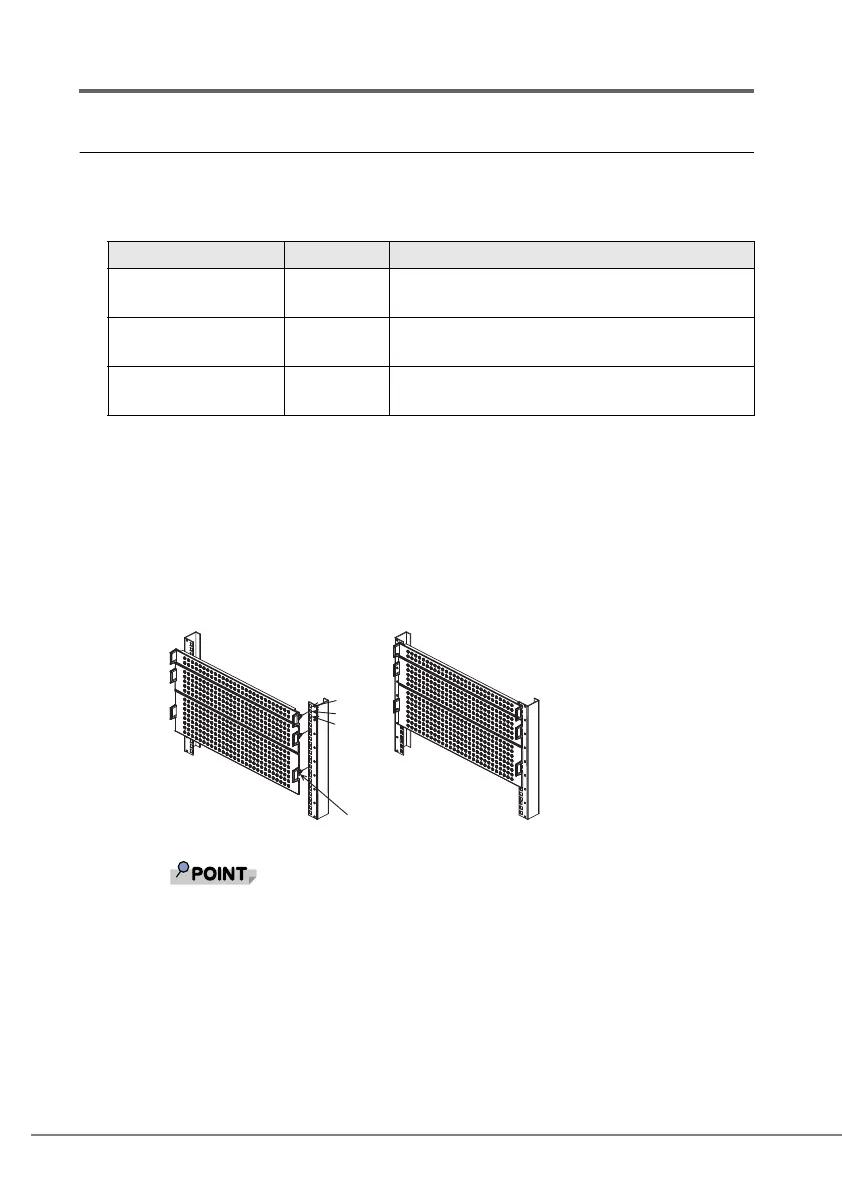

ラックの柱（前側）に、ブランクパネルを前方より取り付けます。
ブランクパネルの大きさに応じ、下記の位置にブランクパネルの嵌合ピンをはめ込
みます。
・ 1U 用の場合：中央の穴、左右合計 2ヶ所
・ 2U 用の場合：2U 目の下方穴、左右合計 2ヶ所
・ 3U 用の場合：2U 目の中央穴、左右合計 2ヶ所
図は 1U / 2U / 3U 用をまとめて表示していますが、実際の取り付けは空きスペー
スに応じて、適切なサイズを選択し、取り付けてください。
品 名 型 名 構成品および数量
1U ブランクパネル
19R-26BP1、
19RB26BP1
ブランクパネル 1U 用× 1
2U ブランクパネル
19R-26BP2、
19RB26BP2
ブランクパネル 2U 用× 1
3U ブランクパネル
19R-26BP3、
19RB26BP3
ブランクパネル 3U 用× 1
ࡉࡦࠢࡄࡀ࡞7
ࡉࡦࠢࡄࡀ࡞7
ࡉࡦࠢࡄࡀ࡞7
㧔ขࠅઃߌᓟߩ⁁ᘒ㧕
፰วࡇࡦ
ᣇⓣ
ᣇⓣ
ᄩⓣ
