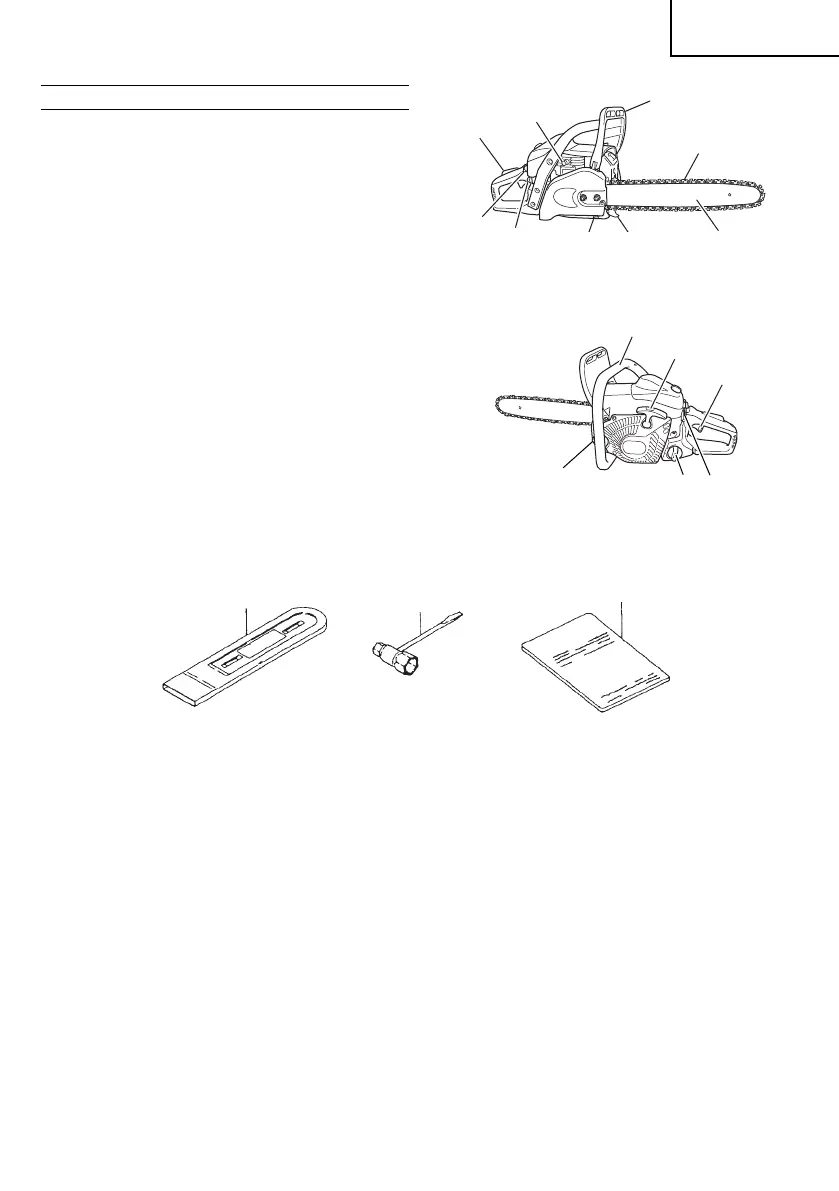

TEILEBEZEICHNUNGEN
1. Gashebel: Dieser mit dem Finger betätigte Hebel regelt die
Motordrehzahl.
2. Gashebelsperre: Diese Vorrichtung verhindert bis zur
Entriegelung der Sperre mit der Hand eine unbeabsichtigte
Betätigung des Gashebels.
3. STOPP-Schalter: Ermöglicht Starten und Stoppen des Motors.
4. Öltankdeckel: Verschließt den Öltank.
5. Zugstarter: Der Motor wird durch Ziehen des Gri
ff es gestartet.
6. Vorderer Griff : Der Griff am vorderen Te il des Motorgehäuses.
7. Kraftstoff tankdeckel: Verschließt den Kraftstoff tank.
8. Chokehebel: Vorrichtung zum Anreichern des Kraftstoff -Luft-
Gemischs im Vergaser, die den Kaltstart erleichtert.
9. Startpumpe; Starthilfevorrichtung, die die Kraftstoff menge
erhöht.
10. Dekompressionsventil: Gerät zur
Reduzierung des
Kompressionsdruck als Starthilfe.
11. Führungsschiene: Dieses Tei l hält und führt die Sägekette.
12. Sägekette: Die als Schneidwerkzeug dienende Kette.
13. Kettenbremse (vorderer Handschutz): Vorrichtung zum Stoppen
bzw. Arretieren der Kette.
14. Krallenanschlag: Eine Vorrichtung, die am Stamm angesetzt als
Drehpunkt dient.
15. Kettenfangbolzen: Vorrichtung zum Auff angen der Kette,
wenn
diese reißen oder von der Schiene springen sollte.
16. Kettenschutz: Wird bei Nichtgebrauch zum Schutz über die
Führungsschiene und Kette geschoben.
17. Kombischlüssel: Werkzeug für den Aus- und Einbau der
Zündkerze sowie zum Spannen der Kette.
18. Bedienungsanleitung: Gehört zum Lieferumfang des Geräts.
Sie sollte vor der Inbetriebnahme gelesen
und danach zum
späteren Nachschlagen gut aufbewahrt werden.
