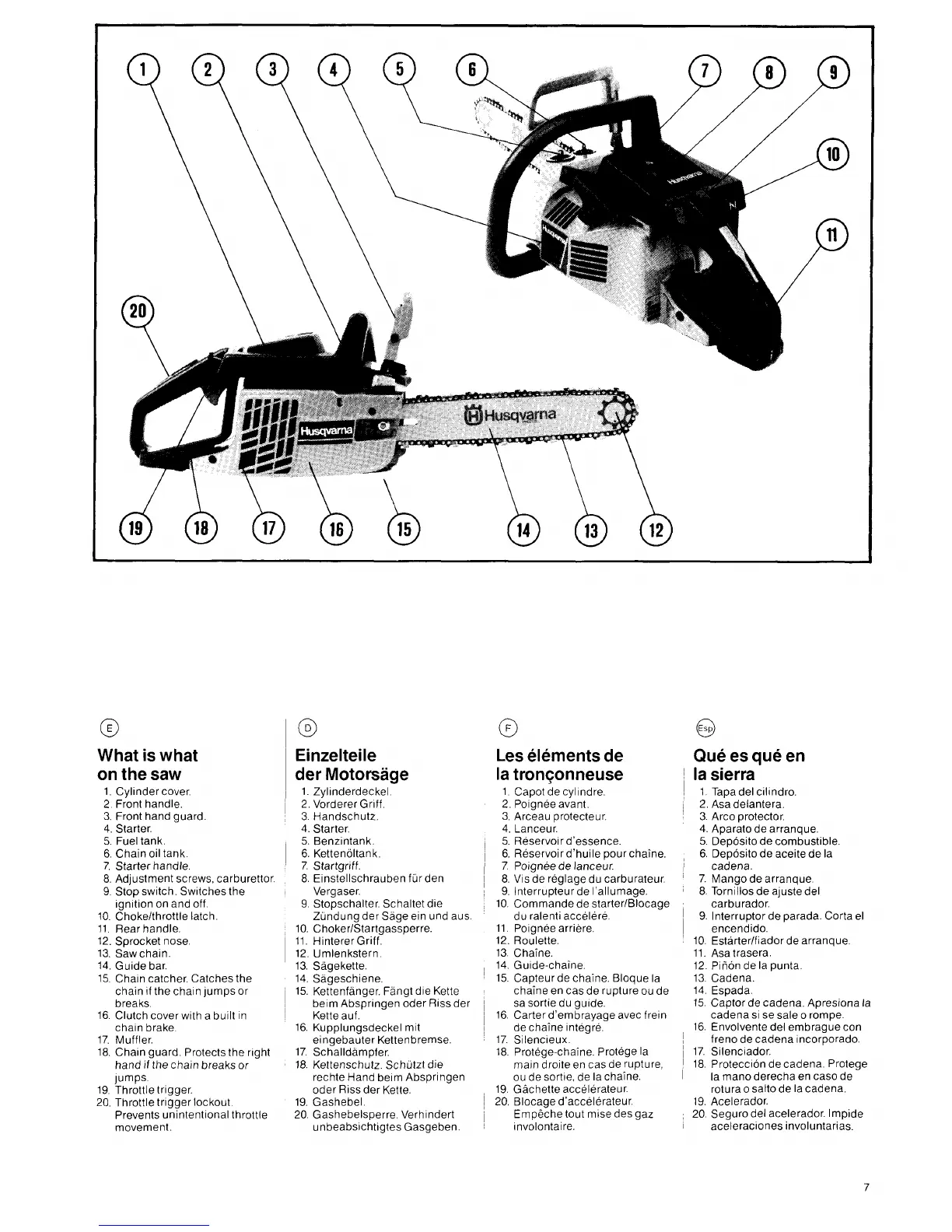

What iswhat
onthe saw
1. Cylinder cover,
2. Front handle.
3. Front hand guard
4. Starter.
5. Fuel tank.
6. Chain oil tank.
7, Starter handle.
8. Adjustment screws,carburetor.
9. Stop switch. Switches the
ignition on and off.
10.Choke/throttle latch.
11,Rear handle.
12.Sprocket nose.
13.Saw chain.
14,Guide bar.
15.Chain catcher, Catches the
chain if the chain jumps or
breaks.
16.Clutch coverwith a built in
chain brake.
17. Muffler.
18.Chain guard. Protectsthe right
hand if the chain breaksor
jumps.
19.Throttle trigger.
20. Throttle trigger lockout.
Preventsunintentional throttle
movement.
@
Einzelteile
der Motorsage
1.
Zylinderdeckel,
2. Vorderer Griff.
3. Handschutz.
4. Starter.
5. Benzintank.
6. Kettenoltank.
7. Startgriff.
8. Einstellschrauben fur den
Vergaser.
9. Stopschalter. Schaltet die
Ztindung der Sage ein und aus.
10.Choker/Startgassperre.
11. Hinterer Griff.
12. Umlenkstern.
13. Sagekette.
14. Sageschiene.
15. Kettenfanger. Fangt die Kette
beim Abspringen oder Rissder
Ketteauf.
16. Kupplungsdeckel mit
eingebauter Kettenbremse.
17. Schalldampfer.
18. Kettenschutz. Schtitzt die
rechte Hand beim Absprlngen
oder Rissder Kette.
19. Gashebel.
20. Gashebelsperre. Verhindert
unbeabsichtigtes Gasgeben.
@
Leselementsde
la
1
2
3
4
I
5
~ :
9
10.
11
12
13
14
~ 15.
19.
~ 20
tronqonneuse
Capot de cylindre.
Poignee avant
Arceau protecteur.
Lanceur.
Reservoir d’essence.
Reservoir d’huile pour chaine.
Poignee de Ianceur.
Vis de reglage du carburateur.
Interrupter de I’allumage.
Commande de starter/Blocage
du ralenti accelere.
Poignee arriere.
Roulette.
Cha!ne.
Guide-chaine.
Capteur de chaine. Bloque la
chaine en cas de rupture ou de
sa sortie du guide.
Carter d’embrayage avecfrein
de chaine integre.
Silencieux.
Protege-chaine. Protege la
main droite en cas de rupture,
ou de sortie, de la chaine.
Gachette accelerateur.
Blocage d’accelerateur.
Empeche tout mise desgaz
involontaire.
@
Que es que en
lasierra
1. Tapadel cilindro.
2. Asadelantera.
3. Arco protector.
4. Aparato de arranque,
5. Deposito de combustible.
6. Deposito de aceite de la
cadena.
7. Mango de arranque.
8. Tornillos de ajuste del
carburador.
9. Interrupter de parada. Corta el
encendido.
10. Estarter/fiador de arranque.
11. Asatrasera.
12. Pirion de la punta.
13.Cadena.
14. Espada.
15.Captor de cadena, Apresiona la
cadena si se sale o rompe.
16, Envolvente del embrague con
freno de cadena incorporado.
17. Silenciador.
18, Protection de cadena. Protege
la mano derecha en caso de
rotura o salto de lacadena.
19.Acelerador.
20. Seguro del acelerador. Impide
aceleraciones involuntarias.
