Installation
Vent 402 – 6721815546 (2021/03)
13

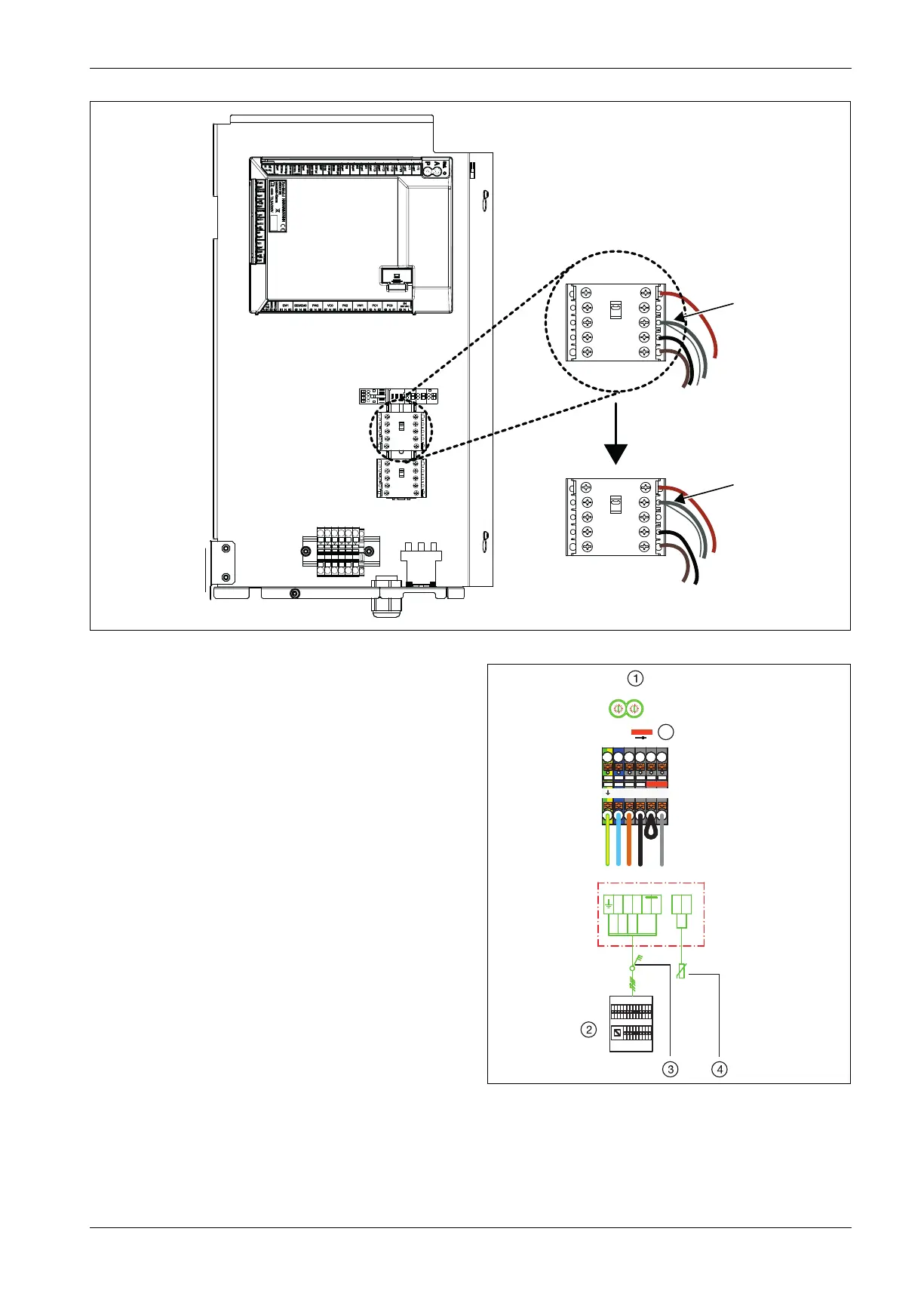

Fig. 16 Ändring av 13,5 kW till 12 kW
För att ändra maximala effekten på elpatronen från 13,5 kW till 12 kW
måste ett av 1,5 kW elementen kopplas bort, genom att L3 för kontaktor
K1 flyttas från 6 till 14.
På den övre kontaktorn i ellådan:
Lossa båda gråa kablarna från klämma 6T3
Anslut båda gråa kablarna till klämma 14NO (tom position)
Ställ in vridomkopplaren P = B.
Efter att maxeffekten har ändrats kan effekten begränsas i
reglercentralen till 3 kW eller 9 kW.
Fig. 17 Externa anslutningar 12 kW, 3 steg
[1] Inkommande matning 400V 3N~, 20A
[2] Elcentral
[3] Säkerhetsbrytare
[4] Utegivare
[5] Anvisning! Placera byglingen
0010030324-003
14NO 6T3
12kW, 400V 3N~
0
1
2
3
4
8
A
B
D
F
5
6
7
9
C
E
0
1
2
3
4
8
A
B
D
F
5
6
7
9
C
E
P
A
P=B
A=0
N
L1
L2
L3
Inst.-modul
4
3
T1
2L2
0010031254-002
5
N
L2
L1
L3
2L2
