Installation conforme CEM
3
MA DrivePLC DE/EN/FR 1.0
5
PES
PES
PE
PE
PE
1
3
0
120
2

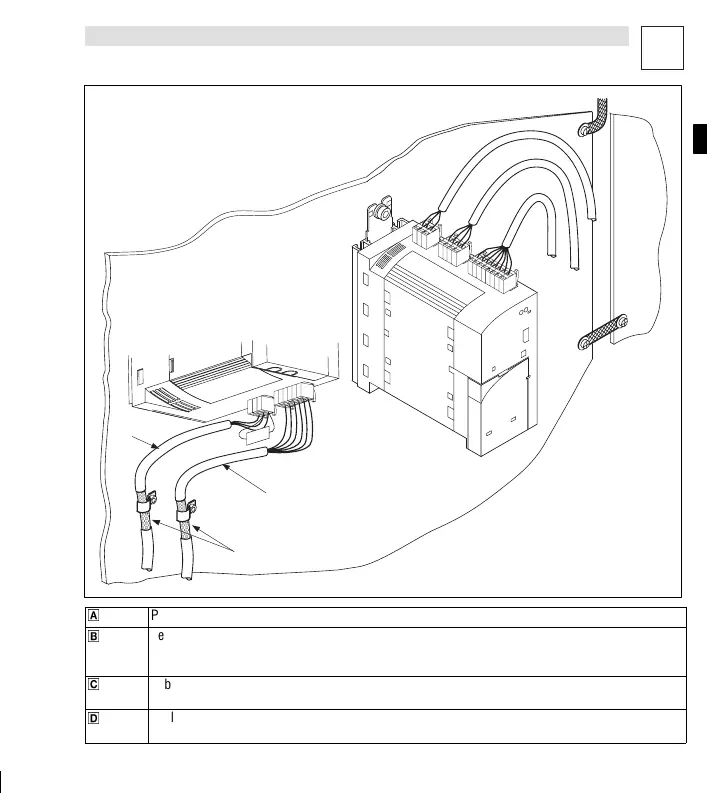

Abb. 1-27
plc013
0
Plaque de montage avec surface conductrice
1
Relier le blindage par une surface importante avec le potentiel PE (PES : Terminaison blindage HF par
raccordement PE).
Utiliser les colliers de fixation compris dans l’emballage.
2
Câble signaux pour signaux d’entrée et de sortie analogiques
Toujours utiliser des câbles blindés.
3
Câble signaux pour bus système (CAN), avec résistance d’extrémitéde bus (120
Ω
).
Toujours utiliser des câbles blindés.
